Zasuwa 6"-0072, mocowanie gwint/kołnierz 150x150

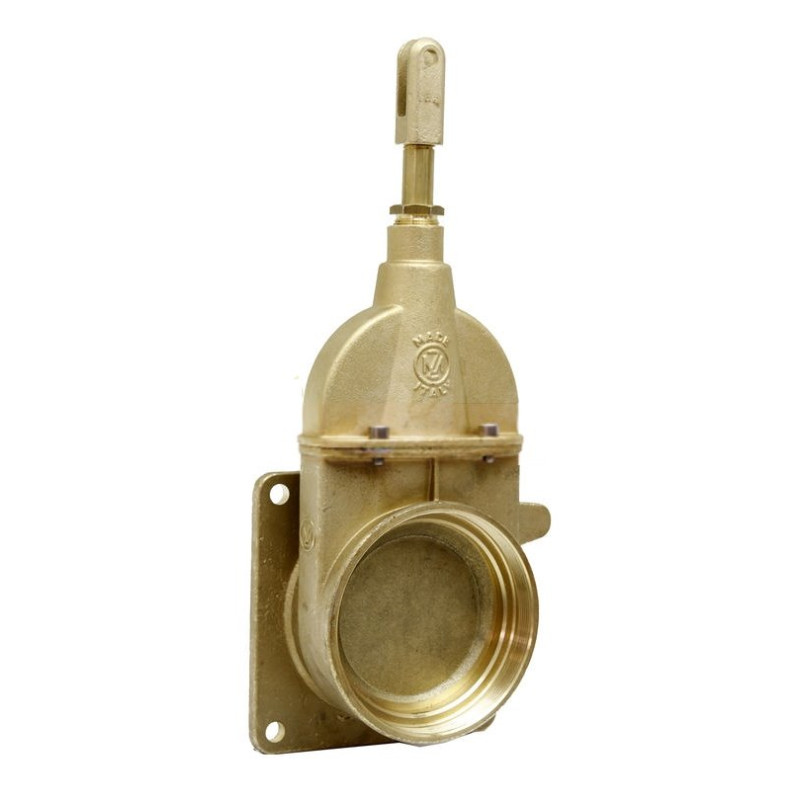

Zasuwa klinowa 6" z mocowaniem gwint/kołnierz – niezawodne odcięcie przepływu

Prezentowana zasuwa klinowa o rozmiarze nominalnym 6 cali stanowi kluczowy element armatury przemysłowej i rolniczej, zapewniający skuteczne i szczelne odcięcie przepływu medium. Produkt został zaprojektowany z myślą o instalacjach wymagających wysokiej trwałości oraz precyzyjnego dopasowania do specyficznych przyłączy. Jej konstrukcja opiera się na sprawdzonej technologii suwakowej, co gwarantuje długotrwałą bezawaryjność nawet w trudnych warunkach eksploatacyjnych.

Zasuwa charakteryzuje się specyficznym typem przyłącza, łączącym kołnierz z gwintem wewnętrznym (Flansch → Innengewinde). Takie rozwiązanie montażowe ułatwia integrację z istniejącymi systemami rurowymi, gdzie konieczne jest przejście między różnymi standardami połączeń. Warto zaznaczyć, że produkt dostarczany jest bez zintegrowanej obsługi (napędu), co pozwala na elastyczny dobór mechanizmu sterującego zgodnie z indywidualnymi potrzebami instalacji.

Kluczowe parametry techniczne i wydajność

Element ten został zaprojektowany do pracy w określonych warunkach ciśnieniowych i temperaturowych, co czyni go idealnym wyborem do systemów asenizacyjnych, rolniczych oraz przemysłowych o umiarkowanym obciążeniu hydraulicznym. Maksymalne ciśnienie robocze wynosi 2,5 bara, co jest wystarczające dla większości zastosowań w transporcie cieczy i zawiesin w instalacjach otwartych lub zamkniętych o niskim ciśnieniu.

• Typ zasuwy: Zasuwa klinowa (suwakowa)
• Średnica nominalna: 6" (odpowiadająca szerokości 145 mm)
• Maksymalne ciśnienie robocze: 2,5 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Typ przyłącza: Kołnierz na gwint wewnętrzny
• Waga produktu: 7,33 kg

Dokładne wymiary montażowe

Prawidłowy dobór armatury wymaga uwzględnienia precyzyjnych wymiarów geometrycznych, aby zapewnić szczelność i łatwość montażu. Poniżej przedstawiono szczegółowe dane wymiarowe zasuwy, które należy zweryfikować przed zakupem pod kątem dostępnej przestrzeni montażowej oraz kompatybilności z istniejącą infrastrukturą.

• Ø (średnica przyłącza): 145 mm
• L (długość całkowita): 180 mm
• L1: 107,5 mm
• l (rozstaw otworów/szerokość kołnierza): 150 mm
• h (wysokość korpusu): 327 mm
• H (wysokość całkowita): 396 mm
• F: 86 mm
• d (średnica otworów montażowych): 13 mm

Zastosowanie i kompatybilność

Zasuwa o numerze referencyjnym ARZO0072150 (nr dostawcy 40507F150000) znajduje szerokie zastosowanie w branży rolniczej oraz przy obsłudze maszyn asenizacyjnych. Jest to komponent dedykowany do systemów, gdzie wymagane jest przyłącze o wymiarach 150x150 mm w konfiguracji kołnierz-gwint. Dzięki odporności na temperatury od -15°C do +80°C, element ten sprawdza się zarówno w warunkach zewnętrznych, jak i w halach produkcyjnych czy magazynowych.

Produkt jest zgodny z numerem Menke 25974, co ułatwia jego identyfikację w katalogach części zamiennych do konkretnych modeli maszyn. Stanowi niezawodne rozwiązanie dla instalacji wymagających regularnego odcinania przepływu przy zachowaniu niskich oporów przepływu w stanie otwartym.
