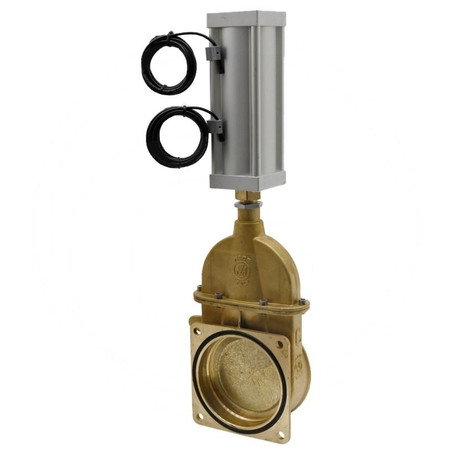

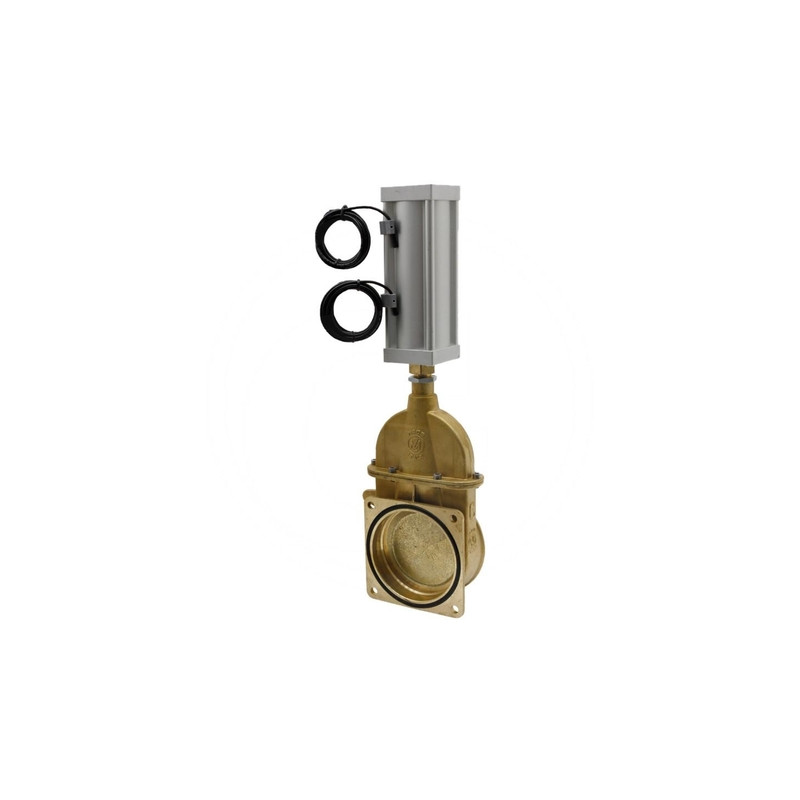

Zasuwa 6"-0072, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa suwakowa 6" MZ z siłownikiem pneumatycznym – model 0072

Prezentowana zasuwa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w instalacjach rurowych. Model oznaczony numerem artykułu 0571 (referencja ARZO0072150571) wyróżnia się konstrukcją typu zasuwa klinowa, co gwarantuje szczelne zamknięcie i wysoką trwałość w warunkach intensywnej eksploatacji. Urządzenie wyposażone jest w pneumatyczny mechanizm dwustronnego działania, który umożliwia zarówno otwieranie, jak i zamykanie zaworu przy użyciu sprężonego powietrza, eliminując konieczność ręcznej obsługi przy dużych średnicach.

Konstrukcja i sposób działania

Kluczowym elementem tego modelu jest zintegrowany siłownik pneumatyczny dwustronnego działania. Oznacza to, że ruch suwaka w obu kierunkach (otwieranie i zamykanie) jest wymuszany ciśnieniem powietrza, co zapewnia pełną kontrolę nad procesem oraz możliwość zdalnej automatyki. Dodatkowym atutem jest obecność styku, który może służyć do sygnalizacji położenia zasuwy lub integracji z systemami sterowania PLC, zwiększając bezpieczeństwo i funkcjonalność całej instalacji.

Zasuwa posiada połączenie hybrydowe: jedna strona zakończona jest kołnierzem, a druga gwintem wewnętrznym. Taka konfiguracja (Kołnierz → gwint wewnętrzny) pozwala na elastyczne dopasowanie do istniejących rurociągów, łącząc się bezpośrednio z elementami flanszowanymi po jednej stronie oraz z rurami gwintowanymi po drugiej. Jest to rozwiązanie często stosowane w modernizacjach lub specyficznych układach technologicznych, gdzie nie ma możliwości zastosowania dwóch identycznych końcówek.

Wymiary i parametry techniczne

Produkt charakteryzuje się solidną budową dostosowaną do pracy z mediami o średnicy nominalnej 6 cali (145 mm). Poniżej znajdują się szczegółowe wymiary geometryczne, które są kluczowe przy projektowaniu miejsca montażu:

• Szerokość nominalna: 6" (145 mm)
• Wysokość całkowita (H): 564 mm
• Wysokość konstrukcyjna (h): 326 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (L1): 107,5 mm
• Średnica otworu przelotowego (d): 13 mm
• Szerokość klina/elementu roboczego (l): 150 mm
• Rozstaw śrub/wymiar F: 86 mm

Zastosowanie i kompatybilność

Zasuwy MZ serii 0072 znajdują szerokie zastosowanie w przemyśle rolniczym, spożywczym oraz w instalacjach wodno-kanalizacyjnych i procesowych. Dzięki zastosowaniu mechanizmu pneumatycznego idealnie sprawdzają się w miejscach trudno dostępnych lub tam, gdzie wymagana jest szybka reakcja systemu. Typ zasuwy klinowej zapewnia minimalne opory przepływu w pozycji otwartej oraz wysoką szczelność w pozycji zamkniętej.

Produkt dostarczany jest przez dystrybutora Granit (supplier reference: 4050072150571) i jest fabrycznie nowy. Przed zakupem należy zweryfikować wymiary przyłączeniowe oraz dostępne miejsce na instalację siłownika, aby zapewnić bezproblemowy montaż i serwisowanie.
