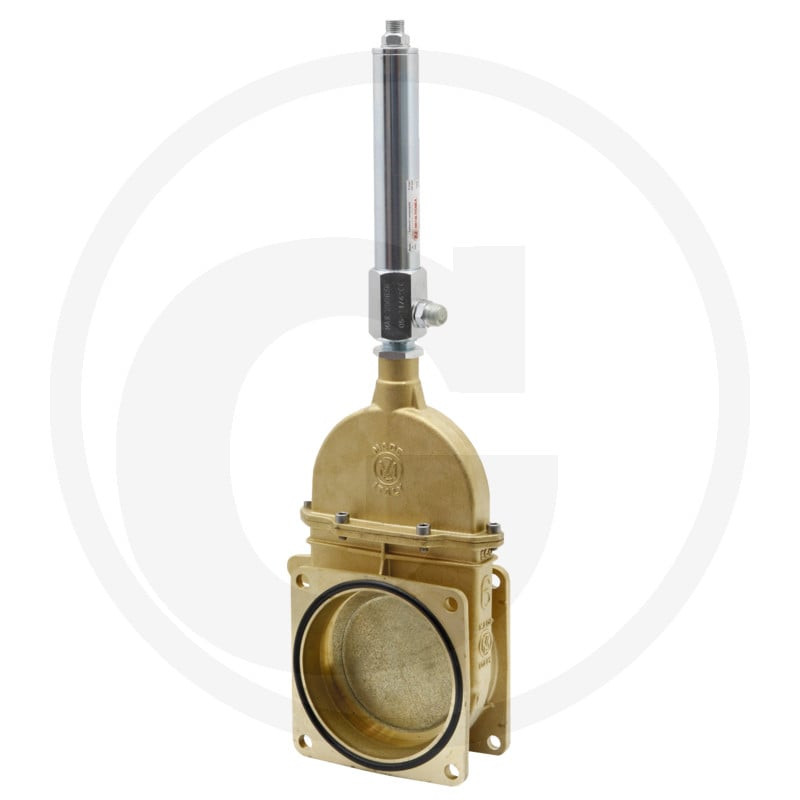

Zasuwa 6"-0075 ECO, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa kołnierzowa 6" ECO z siłownikiem hydraulicznym MZ

Zasuwa suwakowa MZ o średnicy nominalnej 6 cali stanowi profesjonalne rozwiązanie dla systemów transportu mediów ciekłych i półpłynnych w rolnictwie oraz przemyśle. Model ten, oznaczony numerem katalogowym ARZO0075150550, został zaprojektowany z myślą o pracy w wymagających warunkach, takich jak technika gnojowicowa czy instalacje biogazowe. Kluczowym elementem konstrukcji jest zintegrowany siłownik hydrauliczny dwustronnego działania (art. 0550), który zapewnia precyzyjną i bezproblemową obsługę mechanizmu zamykania.

Dzięki zastosowaniu połączenia kołnierzowego z obu stron, montaż zasuwy w istniejących rurociągach jest szybki i szczelny. Konstrukcja typu ECO charakteryzuje się wysoką odpornością na zużycie oraz korozję, co przekłada się na długą żywotność urządzenia nawet przy intensywnej eksploatacji. Zasuwa umożliwia pełne otwarcie lub zamknięcie przepływu, minimalizując opory hydrauliczne w pozycji otwartej.

Zastosowanie i specyfikacja techniczna

Prezentowana zasuwa znajduje szerokie zastosowanie w sektorze nawożenia naturalnego oraz w technologii biogazu. Jest idealnym elementem armatury do odcinania przepływu gnojowicy, szlamu czy innych mediów o podobnej charakterystyce. Zakres temperatur pracy od -15°C do +80°C pozwala na jej wykorzystanie zarówno w okresie zimowym, jak i w procesach technologicznych generujących podwyższoną temperaturę medium.

Maksymalne ciśnienie robocze na poziomie 2,5 bara jest adekwatne do typowych zastosowań w systemach grawitacyjnych oraz niskociśnieniowych instalacjach pompowych. Siłownik hydrauliczny dwustronnego działania gwarantuje równomierny ruch suwaka zarówno przy otwieraniu, jak i zamykaniu, co jest kluczowe dla utrzymania szczelności i unikania zacięć mechanizmu.

Kluczowe parametry techniczne

• Typ zasuwy: Zasuwa klinowa (suwakowa)
• Średnica nominalna: 6" (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Obsługa: Siłownik hydrauliczny dwustronnego działania (art. 0550)
• Maksymalne ciśnienie robocze: 2,5 bara
• Zakres temperatury pracy: od -15°C do +80°C
• Numer porównawczy / Referencja: ARZO0075150550

Wymiary gabarytowe

Prawidłowy dobór armatury wymaga uwzględnienia wymiarów montażowych. Poniżej przedstawiono kluczowe wymiary zasuwy MZ 6" ECO:

• Szerokość nominalna (Ø 1): 145 mm
• Długość całkowita (L): 180 mm
• Wysokość całkowita (H): 573 mm
• Wysokość konstrukcyjna (h): 323 mm
• Rozstaw otworów / długość przyłącza (l): 150 mm
• Wymiar L1: 107,5 mm
• Wymiar F: 90 mm
• Średnica otworów montażowych (d): 13 mm

Zasuwa MZ ARZO0075150550 to niezawodny komponent instalacji, który łączy w sobie trwałość konstrukcji kołnierzowej z komfortem obsługi hydraulicznej. Jej solidne wykonanie zapewnia bezawaryjną pracę w środowisku rolniczym i przemysłowym, gdzie niezawodność armatury jest priorytetem.
