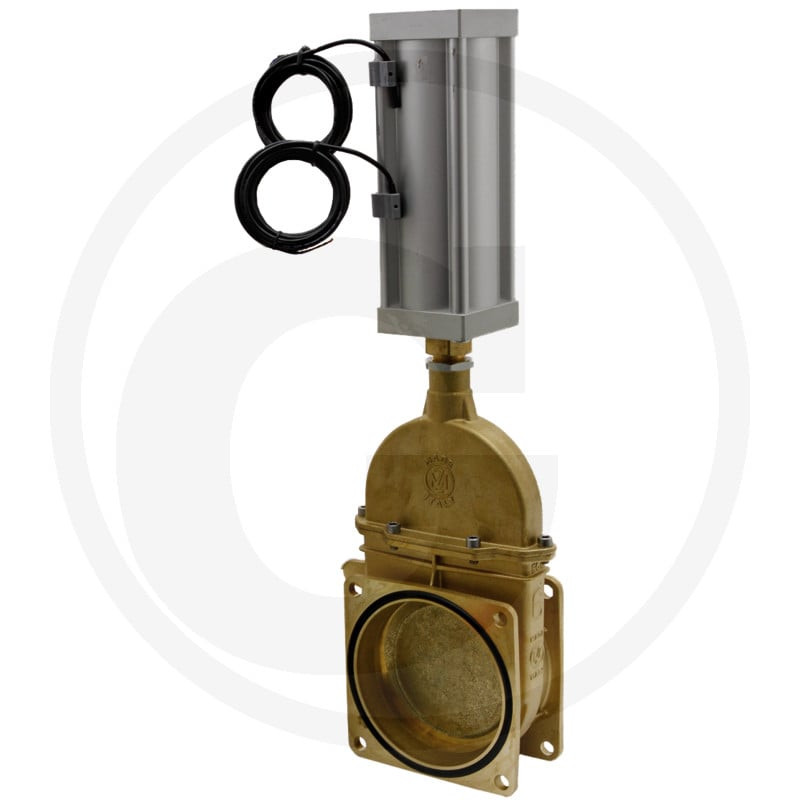

Zasuwa 6"-0075 ECO, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa kołnierzowa 6" z siłownikiem pneumatycznym MZ 0075 ECO

Zasuwa MZ typu 0075 ECO to profesjonalne rozwiązanie przemysłowe przeznaczone do precyzyjnego odcinania przepływu mediów w instalacjach rolniczych i biogazowych. Konstrukcja opiera się na sprawdzonej technologii zasuwy klinowej, która zapewnia szczelne zamknięcie przewodu. Produkt wyposażony jest w wydajny siłownik pneumatyczny dwustronnego działania, co gwarantuje niezawodną i szybką obsługę zaworu zarówno w fazie otwierania, jak i zamykania.

Dzięki zastosowaniu przyłącza kołnierz-kołnierz o szerokości nominalnej 6 cali (145 mm), zasuwa idealnie integruje się z istniejącymi systemami rurociągów stosowanymi w technice gnojowicy oraz w technologii biogazu. Wbudowany styk (art. 0571) umożliwia monitorowanie położenia zasuwy, co jest kluczowe dla automatyzacji procesów i bezpieczeństwa instalacji.

Kluczowe cechy techniczne i konstrukcja

Zasuwa charakteryzuje się solidną budową dostosowaną do pracy w trudnych warunkach eksploatacyjnych. Mechanizm dwustronnego działania siłownika pozwala na utrzymanie pozycji zaworu pod wpływem ciśnienia roboczego, eliminując ryzyko samoczynnego przesunięcia klina. Kompaktowe wymiary zewnętrzne ułatwiają montaż w przestrzeniach o ograniczonej dostępności, zachowując jednocześnie pełną funkcjonalność dużego przekroju przepływu.

• Typ zasuwy: Zasuwa klinowa zapewniająca pełne odcięcie przepływu.
• Obsługa: Pneumatyczny mechanizm dwustronnego działania dla precyzyjnej kontroli.
• Typ przyłącza: Kołnierz do Kołnierza, ułatwiający montaż w standardowych instalacjach.
• Szerokość nominalna: 6" (145 mm), dostosowana do dużych przepływów.
• Element dodatkowy: Styk sygnalizacyjny (art. 0571) do integracji z systemami sterowania.

Wymiary i parametry montażowe

Prawidłowy dobór armatury wymaga uwzględnienia dokładnych wymiarów gabarytowych oraz przyłączeniowych. Poniższe dane techniczne pozwalają na precyzyjne zaplanowanie miejsca montażu oraz dopasowanie elementów łączących.

• Szerokość nominalna (DN): 145 mm (6")
• Długość całkowita (L): 180 mm
• Wysokość całkowita (H): 575 mm
• Wysokość konstrukcyjna (h): 326 mm
• Długość elementu L1: 107,5 mm
• Średnica Ø 1: 145 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów (l): 150 mm
• Rozstaw F: 90 mm

Zastosowanie w branży rolniczej i biogazowej

Zasuwy serii MZ 0075 ECO znajdują szerokie zastosowanie w sektorze nawożenia oraz w zaawansowanych instalacjach technologicznych. Są niezastąpione w systemach transportu gnojowicy, gdzie wymagana jest wysoka odporność na media agresywne i zawiesiny. W technologii biogazu pełnią funkcję elementów odcinających na kluczowych odcinkach rurociągów, zapewniając bezpieczeństwo procesu fermentacji i dystrybucji gazu.

Produkt dostępny jest na zamówienie specjalne, co może wiązać się z indywidualnymi warunkami dostawy oraz czasem realizacji zależnym od dostępności u producenta. Ze względu na specyfikę towaru, anulowanie zamówienia i zwrot mogą być ograniczone, dlatego przed zakupem zaleca się dokładne weryfikowanie parametrów technicznych pod kątem wymagań instalacji.
