Zasuwa 6"-040, siłownik hydrauliczny art. 0510

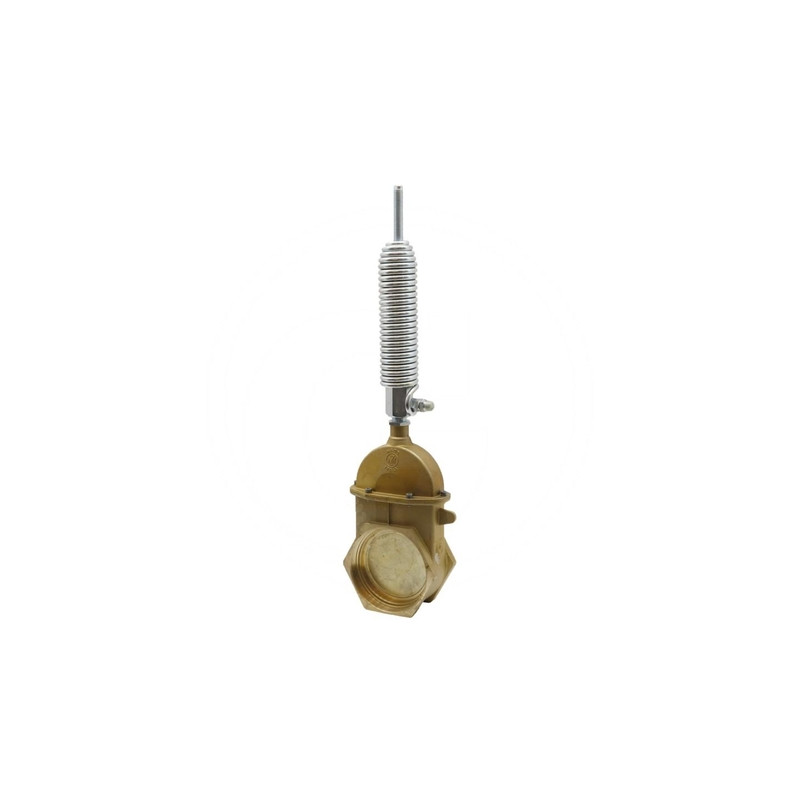

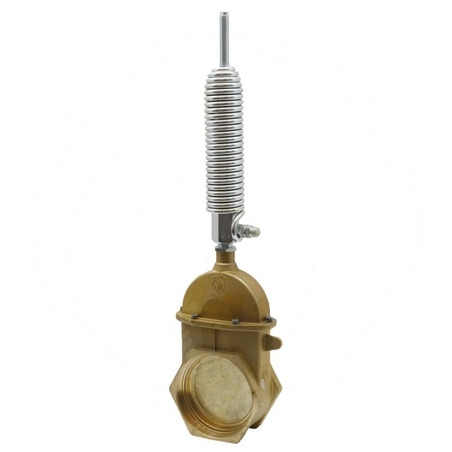

Zasuwa suwakowa 6" z siłownikiem hydraulicznym MZ art. 0510

Prezentowana zasuwa suwakowa o nominalnej szerokości 6 cali to profesjonalne rozwiązanie stosowane w systemach nawadniania rolniczego, instalacjach wodociągowych oraz przemysłowych rurociągach przesyłowych. Produkt marki MZ, oznaczony numerem katalogowym ARZO0040150510, został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach eksploatacyjnych. Kluczowym elementem konstrukcyjnym jest zintegrowany siłownik hydrauliczny typu art. 0510, który umożliwia zdalne lub ręczne sterowanie przepływem medium bez konieczności bezpośredniej interwencji przy korpusie zaworu.

Konstrukcja i zasada działania

Zasuwa wyposażona jest w mechanizm zasuwy klinowej, co zapewnia szczelne odcięcie przepływu i minimalizuje opory hydrauliczne przy pełnym otwarciu. Sterowanie pracą zasuwy odbywa się za pomocą hydrauliki jednostronnego działania. Oznacza to, że ciśnienie cieczy roboczej w siłowniku odpowiada za przesunięcie klina w jedną stronę (zazwyczaj zamykanie lub otwieranie, w zależności od konfiguracji instalacji), natomiast powrót do pozycji wyjściowej realizowany jest poprzez inną siłę, np. grawitację klina lub sprężynę zwrotną, co upraszcza instalację hydrauliczną.

Przyłącza zasuwy wykonane są w standardzie gwint wewnętrznzy po obu stronach (Gwint wewnętrzny → Gwint wewnętrzny). Taki typ połączenia ułatwia montaż w istniejących rurociągach, pozwalając na wkręcenie końcówek rur bezpośrednio w korpus zasuwy, co zwiększa szczelność całego układu i eliminuje potrzebę stosowania dodatkowych kołnierzy czy szybkozłączek w punktach krytycznych.

Parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary montażowe urządzenia, aby zapewnić jego prawidłowe dopasowanie do istniejącej infrastruktury. Poniżej przedstawiono kluczowe dane techniczne wynikające ze specyfikacji producenta:

• Nominalna szerokość: 6 cali (ok. 145 mm)
• Średnica zewnętrzna (Ø 1): 145 mm
• Wysokość całkowita (H): 706 mm
• Wysokość konstrukcyjna (h): 318 mm
• Długość elementu przyłączeniowego (L): 105,5 mm
• Rozstaw otworów/szerokość bazowa (F): 102 mm
• Typ zasuwy: Klinowa
• Sterowanie: Siłownik hydrauliczny jednostronnego działania (art. 0510)
• Rodzej przyłącza: Gwint wewnętrzny / Gwint wewnętrzny
• Nr porównawczy / Indeks: ARZO0040150510
• Producent: MZ

Zastosowanie i korzyści użytkowe

Zasuwy suwakowe marki MZ znajdują szerokie zastosowanie w rolnictwie, szczególnie w systemach poboru wody ze zbiorników retencyjnych, rzek czy stawów. Dzięki zastosowaniu siłownika hydraulicznego, operator może precyzyjnie regulować poziom piętrzenia wody lub całkowicie odciąć dopływ, co jest kluczowe podczas prac konserwacyjnych lub w sytuacjach awaryjnych.

Konstrukcja odporna na warunki zewnętrzne oraz prosta budowa mechaniczna przekładają się na długą żywotność produktu i niskie koszty eksploatacji. Brak konieczności częstej konserwacji elementów ruchomych sprawia, że jest to rozwiązanie ekonomiczne dla gospodarstw rolnych i przedsiębiorstw wodociągowych.

Dane logistyczne i zamówienie

Produkt dostępny jest pod referencją dostawcy Granit: 4050040150510. Przed finalizacją zamówienia zaleca się dokładne sprawdzenie wymiarów przyłączeniowych oraz dostępnej przestrzeni montażowej, szczególnie pod kątem wysokości całkowitej wynoszącej 706 mm, która wymaga odpowiedniego zagłębienia lub nadbudowy komory zasuwowej.
