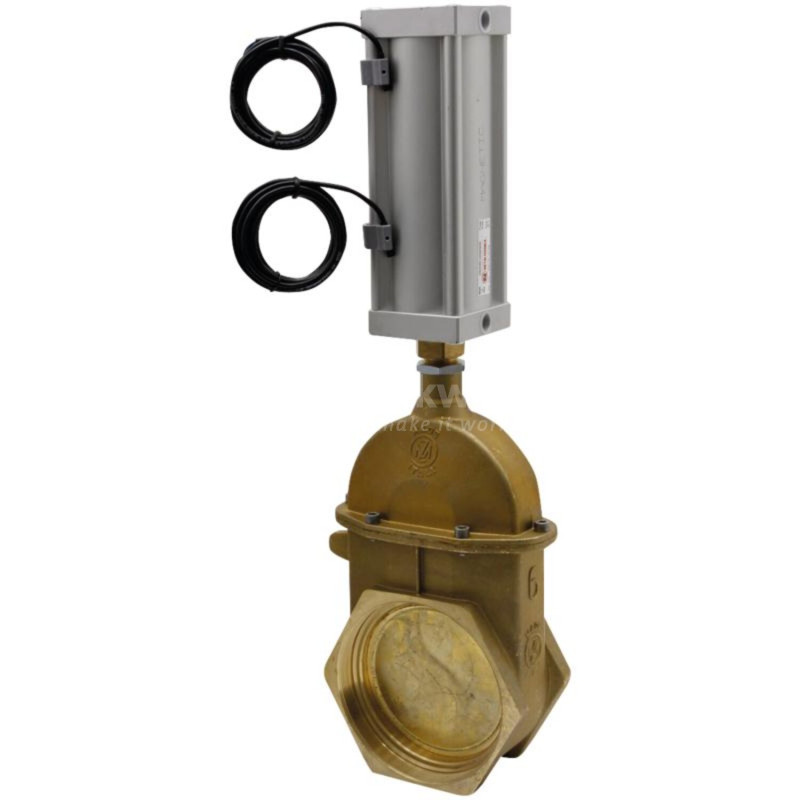

Zasuwa 6"-040, z siłownikiem pneumatycznym dwustronnego działania i stykiem, art. 0571

Zasuwa suwakowa 6" z siłownikiem pneumatycznym MZ art. 0571

Prezentowana zasuwa suwakowa o średnicy nominalnej 6 cali (145 mm) to zaawansowane technicznie rozwiązanie marki MZ, oznaczone numerem artykułu 0571. Produkt został zaprojektowany z myślą o systemach wymagających precyzyjnej i zautomatyzowanej kontroli przepływu mediów. Kluczowym elementem konstrukcyjnym jest wbudowany siłownik pneumatyczny dwustronnego działania, który zapewnia niezawodne otwieranie i zamykanie zasuwy przy użyciu sprężonego powietrza.

Dzięki zastosowaniu mechanizmu dwustronnego działania, zasuwa charakteryzuje się wysoką stabilnością pracy oraz możliwością precyzyjnego sterowania pozycją klina. Dodatkowym atutem tego modelu jest obecność styku, co umożliwia integrację z systemami monitoringu i automatyki przemysłowej, pozwalając na zdalne odczytywanie stanu otwarcia lub zamknięcia zaworu.

Konstrukcja i parametry techniczne

Zasuwa wykonana jest w standardzie gwint/gwint, co oznacza, że zarówno wejście, jak i wyjście posiadają gwint wewnętrzny. Takie rozwiązanie ułatwia montaż w istniejących instalacjach rurowych, zapewniając szczelne i trwałe połączenie. Typ zasuwy to zasuwa klinowa, która jest powszechnie stosowana w instalacjach przemysłowych ze względu na swoją odporność na wysokie ciśnienia i skuteczność w odcinaniu przepływu.

Wymiary urządzenia zostały precyzyjnie dobrane do standardów branżowych. Szerokość nominalna wynosi 145 mm, co odpowiada 6 calom. Całkowita wysokość urządzenia (H) to 570 mm, przy czym wysokość samego korpusu (h) wynosi 321 mm. Długość montażowa (L) to 105,5 mm, a odległość F wynosi 102 mm. Te wymiary są kluczowe przy projektowaniu miejsca zabudowy w instalacji.

• Producent: MZ
• Numer artykułu: 0571
• Referencja sklepu: ARZO0040150571
• Średnica nominalna: 6" (145 mm)
• Typ przyłącza: Gwint wewnętrzny → Gwint wewnętrzny
• Mechanizm sterowania: Siłownik pneumatyczny dwustronnego działania
• Typ zasuwy: Zasuwa klinowa
• Dodatkowe wyposażenie: Styk sygnałowy
• Wysokość całkowita (H): 570 mm
• Wysokość korpusu (h): 321 mm
• Długość (L): 105,5 mm
• Wymiar F: 102 mm

Zastosowanie i zalety rozwiązania pneumatycznego

Zastosowanie siłownika pneumatycznego dwustronnego działania w zasuwie MZ art. 0571 przynosi szereg korzyści operacyjnych. W przeciwieństwie do siłowników jednostronnych, mechanizm dwustronny wykorzystuje ciśnienie powietrza zarówno do otwierania, jak i zamykania zaworu. Eliminuje to zależność od sprężyn zwrotnych, które z czasem mogą tracić swoje właściwości, co przekłada się na większą niezawodność i dłuższą żywotność urządzenia w warunkach intensywnego użytkowania.

Obecność styku elektrycznego jest istotna dla nowoczesnych instalacji, gdzie wymagana jest informacja zwrotna o stanie pracy zaworu. Umożliwia to podłączenie zasuwy do sterowników PLC lub systemów SCADA, co zwiększa bezpieczeństwo procesu technologicznego i ułatwia diagnostykę ewentualnych awarii.

Zasuwa ta znajduje zastosowanie w przemyśle chemicznym, petrochemicznym, wodno-kanalizacyjnym oraz w innych sektorach, gdzie konieczne jest odcinanie przepływu cieczy lub gazów w rurociągach o średnicy 6 cali. Solidna konstrukcja marki MZ gwarantuje odporność na warunki pracy i długotrwałą bezawaryjność.
