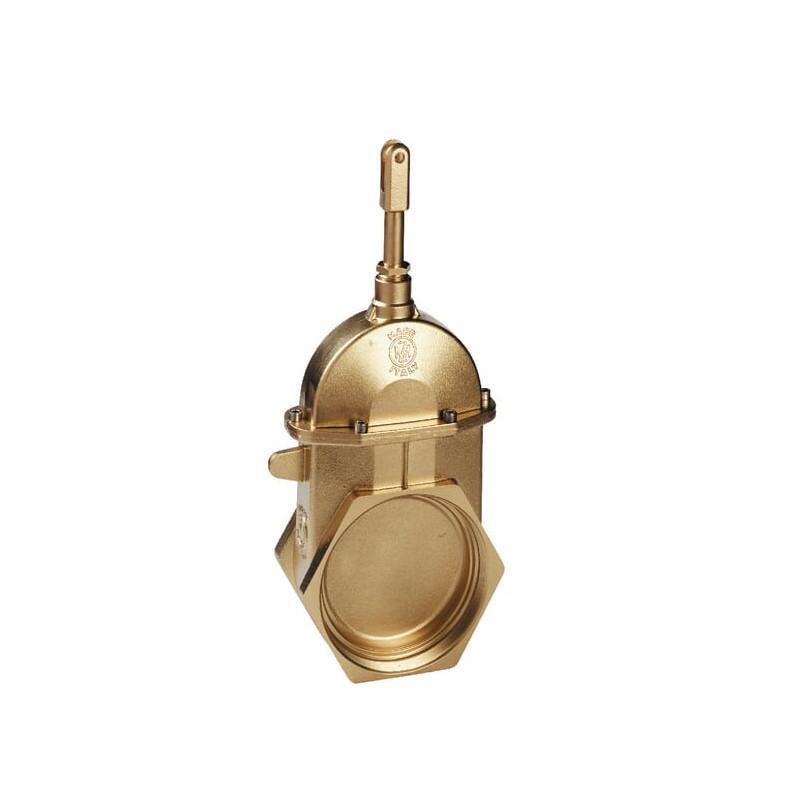

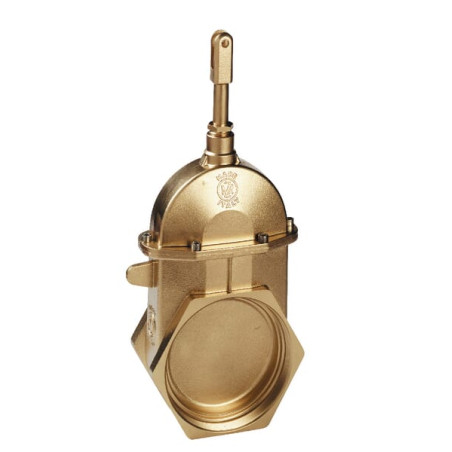

Zasuwa 6"-040, z wrzecionem

Zasuwa suwakowa MZ 6" z wrzecionem – solidne rozwiązanie dla instalacji rolniczych i przemysłowych

Prezentowana zasuwa suwakowa marki MZ to profesjonalny element armatury przemysłowej, zaprojektowany z myślą o trwałości i niezawodności w wymagających warunkach eksploatacyjnych. Produkt oznaczony numerem porównawczym ARZO0040150000 (Menke-Nr.: 25968) stanowi kluczowy komponent systemów przesyłowych, gdzie niezbędne jest skuteczne odcinanie lub regulacja przepływu mediów. Dzięki konstrukcji opartej na zasuwie klinowej, urządzenie zapewnia szczelne zamknięcie oraz płynną obsługę.

Zasuwa charakteryzuje się nominalną szerokością 6 cali (145 mm), co predysponuje ją do montażu w rurociągach o odpowiedniej średnicy. Kluczowym elementem konstrukcyjnym jest obecność wrzeciona, które umożliwia precyzyjne sterowanie mechanizmem otwierania i zamykania. Całość wykonana jest z materiałów odpornych na korozję i zużycie mechaniczne, co gwarantuje długą żywotność instalacji.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej armatury wymaga dokładnej znajomości wymiarów montażowych. Poniższe dane techniczne pozwalają na bezbłędną identyfikację produktu oraz weryfikację jego kompatybilności z istniejącą infrastrukturą. Wszystkie wartości są zgodne ze specyfikacją producenta i nie powinny być przybliżane.

• Numer porównawczy: ARZO0040150000
• Menke-Nr.: 25968
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Gwint wewnętrzny → Gwint wewnętrzny
• Obsługa zasuwy: Bez dodatkowego napędu (ręczna via wrzeciono)
• Szerokość nominalna: 6" (145 mm)
• Średnica wrzeciona (Ø 1): 145 mm
• Wysokość całkowita (H): 390 mm
• Wysokość konstrukcyjna (h): 286 mm
• Długość montażowa (L): 105,5 mm
• Rozstaw otworów/szerokość przyłącza (F): 102 mm

Zastosowanie i zalety konstrukcyjne

Zasuwy suwakowe MZ serii 0040 znajdują szerokie zastosowanie w rolnictwie, przemyśle spożywczym oraz instalacjach wodno-kanalizacyjnych. Ich konstrukcja typu "gwint-gwint" ułatwia montaż w istniejących systemach rurowych, eliminując konieczność stosowania dodatkowych kołnierzy czy adapterów, o ile rurociąg posiada odpowiednie zakończenia gwintowane.

Główne zalety tego modelu to:

• Precyzja działania: Wrzeciono o średnicy 145 mm zapewnia stabilne prowadzenie suwaka, co przekłada się na łatwą obsługę nawet po długim okresie użytkowania.
• Szczelność: Zasuwa klinowa skutecznie odcina przepływ, minimalizując ryzyko przecieków w miejscu zamknięcia.
• Kompaktowa budowa: Mimo solidnej konstrukcji, zasuwa zachowuje umiarkowane wymiary zewnętrzne (wysokość 390 mm), co ułatwia jej integrację w ciasnych przestrzeniach instalacyjnych.
• Uniwersalność: Standardowe wymiary przyłączeniowe (L: 105,5 mm, F: 102 mm) pozwalają na łatwą wymianę zużytych elementów w starszych instalacjach.

Dobór i montaż

Przed zakupem należy upewnić się, że wymiary przyłączeniowe L oraz F odpowiadają rozstawowi istniejącego rurociągu. Typ przyłącza gwint wewnętrznego wymaga, aby końcówki rur również były wyposażone w gwint zewnętrzny odpowiedniej średnicy. Produkt jest dostarczany jako nowy, gotowy do montażu element systemu przesyłowego. Brak konieczności stosowania dodatkowych narzędzi do obsługi zasuwy (poza standardowym kluczem do wrzeciona) sprawia, że jest to rozwiązanie ekonomiczne i funkcjonalne dla każdego warsztatu lub gospodarstwa rolnego.
