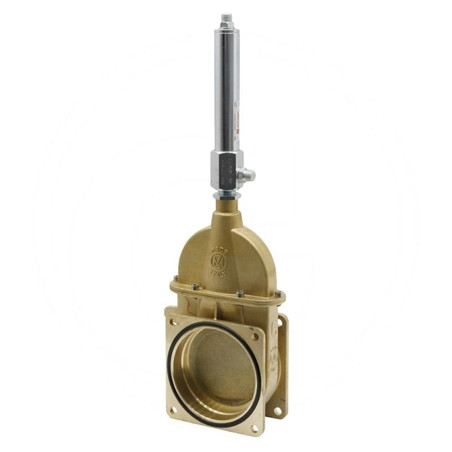

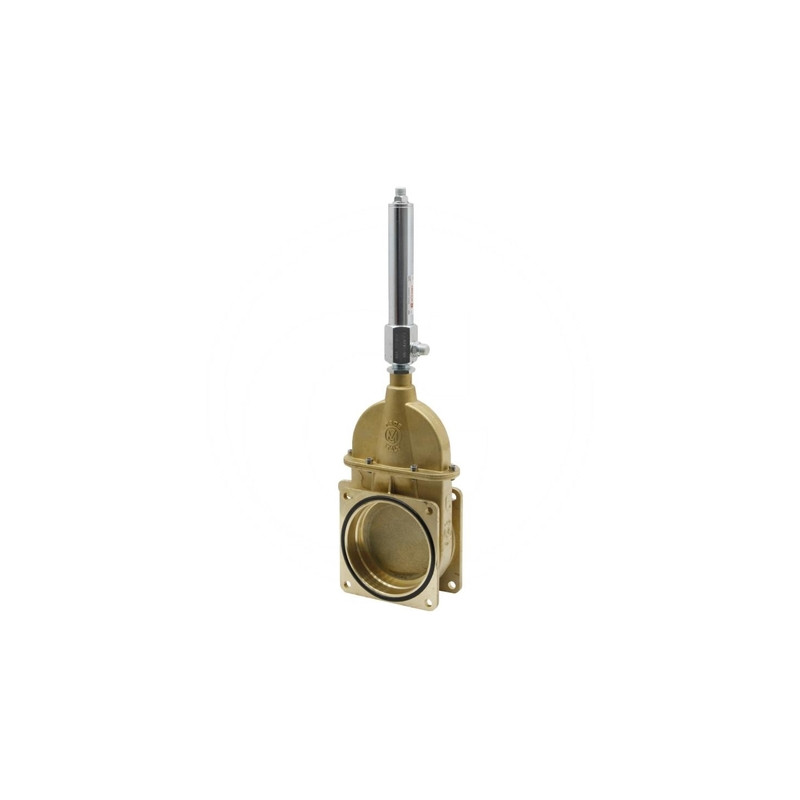

Zasuwa 8"-0074, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa suwakowa 8" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa o numerze katalogowym 4050074200550 to profesjonalne rozwiązanie z serii ZASUWY 0074 SUWAKOWE, produkowane przez renomowanego producenta MZ. Urządzenie zostało zaprojektowane z myślą o wymagających instalacjach, gdzie kluczowa jest precyzyjna kontrola przepływu mediów oraz niezawodność działania w trudnych warunkach eksploatacyjnych. Głównym atutem tego modelu jest wbudowany siłownik hydrauliczny dwustronnego działania (art. 0550), który umożliwia płynne i bezproblemowe otwieranie oraz zamykanie zasuwy przy użyciu energii hydraulicznej.

Konstrukcja i parametry techniczne

Zasuwa charakteryzuje się solidną budową typu klinowego, co zapewnia szczelne odcięcie przepływu. Przyłącza wykonane są w standardzie kołnierz-kołnierz, co ułatwia montaż w istniejących systemach rurociągowych. Kluczowym parametrem jest nominalna szerokość przelotu wynosząca 8 cali, co w przeliczeniu na system metryczny daje 187 mm. Dzięki takim wymiarom urządzenie znajduje zastosowanie w instalacjach o średnim i dużym przekroju, wymagających efektywnego zarządzania przepływem cieczy lub innych mediów.

Wymiary zewnętrzne urządzenia zostały precyzyjnie dobrane tak, aby zapewnić kompatybilność z typowymi rozwiązaniami przemysłowymi. Całkowita wysokość zasuwy (H) wynosi 683 mm, natomiast wysokość samej obudowy (h) to 388 mm. Długość całkowita (L) wynosi 228 mm, a odległość między otworami montażowymi (l) to 180 mm. Średnica otworów montażowych (d) wynosi 13 mm, co pozwala na stosowanie standardowych elementów mocujących. Dodatkowe wymiary, takie jak L1 (138 mm) oraz F (112 mm), określają geometrię przyłączy i korpusu, zapewniając stabilność konstrukcji.

Zastosowanie siłownika hydraulicznego

Zintegrowany siłownik hydrauliczny dwustronnego działania jest sercem napędu tej zasuwy. Rozwiązanie to eliminuje konieczność ręcznej obsługi, która przy tak dużych średnicach byłaby uciążliwa i czasochłonna. Siłownik pozwala na zdalne sterowanie pracą zasuwy, co jest niezbędne w zautomatyzowanych procesach technologicznych oraz w instalacjach, gdzie szybka reakcja na zmiany ciśnienia lub przepływu jest krytyczna dla bezpieczeństwa i efektywności systemu.

Urządzenie przystosowane jest do pracy pod ciśnieniem roboczym maksymalnym wynoszącym 1,5 bara. Jest to wartość typowa dla wielu zastosowań w przemyśle rolniczym, wodociągowym oraz w systemach irygacyjnych, gdzie nie występują ekstremalnie wysokie ciśnienia, ale wymagana jest duża niezawodność i szczelność.

Zakres temperatur i warunki eksploatacji

Zasuwa MZ została zaprojektowana do pracy w szerokim zakresie temperatur, od -15°C do +80°C. Taka odporność termiczna pozwala na jej stosowanie zarówno w warunkach zewnętrznych, narażonych na niskie temperatury zimowe, jak i w instalacjach przesyłających ciepłe media. Materiały użyte do produkcji korpusu oraz uszczelnień gwarantują utrzymanie parametrów technicznych w całym zadeklarowanym zakresie temperaturowym.

Kluczowe cechy produktu

• Producent: MZ – gwarancja jakości wykonania.
• Typ zasuwy: Zasuwa klinowa suwakowa.
• Nominalna szerokość: 8" (187 mm).
• Napęd: Siłownik hydrauliczny dwustronnego działania (art. 0550).
• Typ przyłącza: Kołnierz do kołnierza.
• Maksymalne ciśnienie robocze: 1,5 bar.
• Zakres temperatur pracy: od -15°C do +80°C.
• Wymiary montażowe: Długość L = 228 mm, Wysokość H = 683 mm.
• Numer referencyjny dostawcy: 4050074200550.

Dzięki połączeniu solidnej konstrukcji mechanicznej z efektywnym napędem hydraulicznym, zasuwa MZ 0074 stanowi niezawodny element każdej instalacji wymagającej precyzyjnego odcinania przepływu. Jej parametry techniczne oraz zakres temperaturowy czynią ją uniwersalnym wyborem dla inżynierów i wykonawców szukających trwałych rozwiązań w branży przemysłowej i rolniczej.
