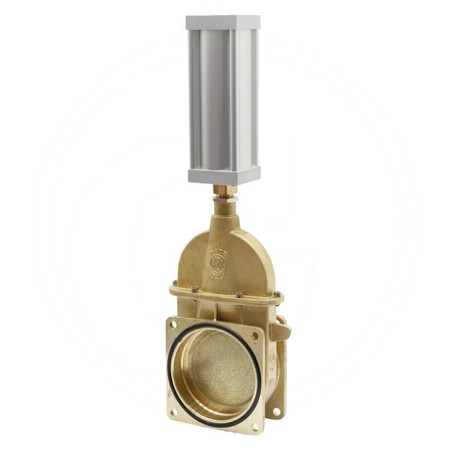

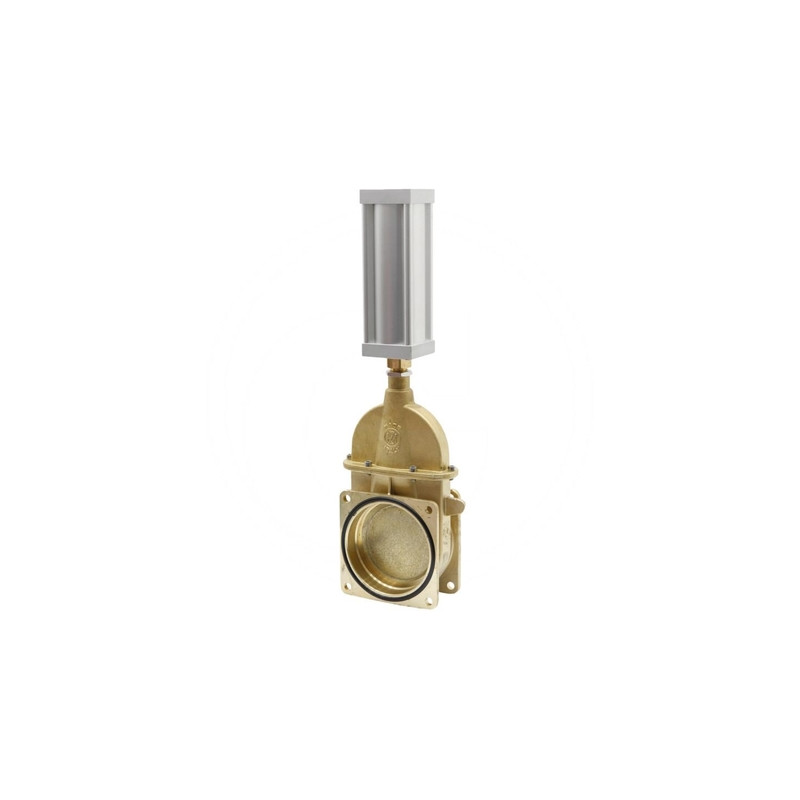

Zasuwa 8"-0074, z siłownikiem pneumat. dwustr. działania art. 0570

Zasuwa kołnierzowa 8" z siłownikiem pneumatycznym MZ art. 0570

Prezentowana zasuwa suwakowa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do efektywnej regulacji i odcinania przepływu w rurociągach. Model oznaczony numerem artykułu 0570 wyróżnia się zabudowanym siłownikiem pneumatycznym dwustronnego działania, co zapewnia precyzyjną i bezobsługową kontrolę pracy zaworu. Konstrukcja oparta na typie zasuwy klinowej gwarantuje szczelność oraz wysoką trwałość nawet w wymagających warunkach eksploatacyjnych.

Produkt charakteryzuje się nominalną średnicą 8 cali (187 mm), co predysponuje go do zastosowania w instalacjach o dużym przekroju. Połączenia kołnierzowe ułatwiają montaż w istniejących systemach rurowych, zapewniając stabilne i szczelne złącze. Dzięki zastosowaniu mechanizmu dwustronnego działania, zasuwa może być sterowana zarówno w kierunku otwierania, jak i zamykania przy użyciu sprężonego powietrza, co eliminuje konieczność ręcznej interwencji operatora.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej armatury przemysłowej wymaga ścisłego dopasowania wymiarów do istniejącej infrastruktury. Poniżej przedstawiono szczegółowe dane techniczne zasuwy MZ art. 0570, które pozwalają na precyzyjną identyfikację produktu:

• Nominalna szerokość: 8" (187 mm)
• Typ przyłącza: Kołnierz – Kołnierz
• Typ zasuwy: Zasuwa klinowa
• Mechanizm obsługi: Siłownik pneumatyczny dwustronnego działania
• Maksymalne ciśnienie robocze: 1,5 bar
• Zakres temperatury pracy: od -15°C do +80°C

Dokładne wymiary geometryczne urządzenia są kluczowe dla prawidłowego dopasowania w przestrzeni montażowej:

• Wysokość całkowita (H): 674 mm
• Wysokość konstrukcyjna (h): 399 mm
• Długość całkowita (L): 228 mm
• Długość montażowa (L1): 138 mm
• Szerokość przyłącza (F): 112 mm
• Rozstaw otworów/średnica trzpienia (d): 13 mm
• Długość elementu roboczego (l): 180 mm

Zastosowanie i korzyści eksploatacyjne

Zasuwy serii 0074 firmy MZ znajdują szerokie zastosowanie w przemyśle rolniczym, chemicznym oraz w systemach przesyłu mediów sypkich i ciekłych. Specyfika konstrukcji zasuwy klinowej zapewnia równomierne rozłożenie sił i minimalizuje ryzyko zacięć, co jest szczególnie istotne przy pracy z materiałami o zróżnicowanej konsystencji.

Zastosowanie siłownika pneumatycznego dwustronnego działania przekłada się na znaczną oszczędność czasu i zwiększenie bezpieczeństwa procesu technologicznego. System ten pozwala na szybkie reagowanie na zmiany w instalacji oraz integrację z centralnymi układami sterowania automatyki przemysłowej. Zakres temperaturowy od -15°C do +80°C umożliwia pracę w nieogrzewanych halach produkcyjnych oraz w warunkach zewnętrznych, przy zachowaniu pełnej sprawności mechanizmu.

Maksymalne ciśnienie robocze na poziomie 1,5 bar jest optymalne dla systemów niskociśnieniowych, takich jak instalacje wentylacyjne, transport pneumatyczny materiałów sypkich czy systemy nawadniające. Solidna konstrukcja kołnierzowa zapewnia odporność na drgania i naprężenia rurociągu, co wydłuża żywotność całego systemu.

Specyfikacja producenta i identyfikacja

Produkt pochodzi od renomowanego producenta armatury przemysłowej – firmy MZ. Jest to oryginalny artykuł o numerze katalogowym 4050074200570 (dostawca Granit). W przypadku wymiany lub modernizacji istniejących instalacji, kluczowe jest zachowanie kompatybilności wymiarowej, dlatego przed zakupem należy zweryfikować powyższe wymiary L, H oraz średnicę nominalną z posiadaną dokumentacją techniczną obiektu.
