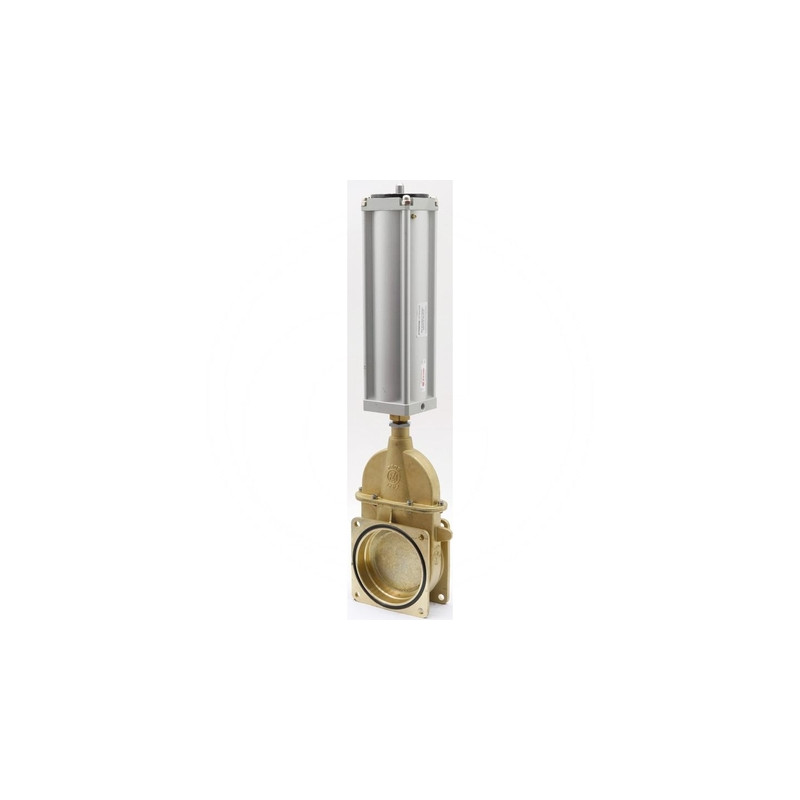

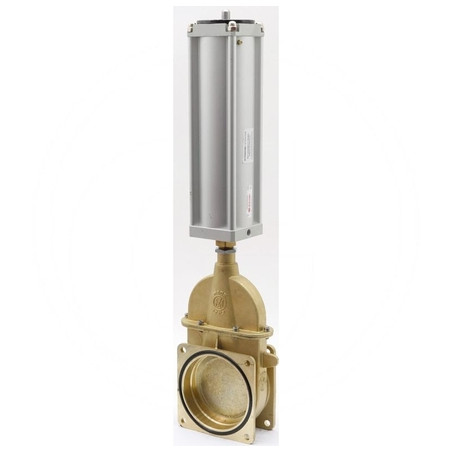

Zasuwa 8"-0074, z siłownikiem pneumat. jednostr. działania art. 0580

Zasuwa kołnierzowa 8" z siłownikiem pneumatycznym MZ 0074

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w rurociągach. Model oznaczony numerem katalogowym 4050074200580 charakteryzuje się średnicą nominalną 8 cali (200 mm) oraz konstrukcją kołnierzową, co zapewnia szczelne i trwałe połączenie z instalacją. Kluczowym elementem tego urządzenia jest zintegrowany siłownik pneumatyczny jednostronnego działania, który umożliwia zdalne i szybkie sterowanie pracą zasuwy, eliminując konieczność ręcznej obsługi.

Konstrukcja i specyfikacja techniczna

Zasuwa typu klinowego wykonana jest z myślą o pracy w wymagających warunkach przemysłowych. Jej budowa opiera się na solidnym korpusie z przyłączami kołnierzowymi po obu stronach (Kołnierz → Kołnierz), co ułatwia montaż w istniejących systemach rurowych. Mechanizm suwakowy zapewnia hermetyczne zamknięcie przekroju rury, a zastosowanie siłownika pneumatycznego gwarantuje powtarzalność i niezawodność działania przy każdorazowym cyklu otwierania i zamykania.

Wymiary urządzenia zostały precyzyjnie dobrane do standardów branżowych. Całkowita wysokość zasuwy (H) wynosi 844 mm, przy czym wysokość konstrukcyjna samego korpusu (h) to 399 mm. Średnica zewnętrzna kołnierza lub elementu roboczego (Ø) wynosi 187 mm, co odpowiada deklarowanej szerokości nominalnej. Rozstaw śrub oraz wymiary montażowe są zgodne z normami dla zasuwy 8-calowej, co potwierdzają parametry takie jak długość L wynosząca 228 mm oraz L1 równe 138 mm.

Zastosowanie siłownika pneumatycznego jednostronnego działania

Zastosowanie siłownika jednostronnego działania oznacza, że ruch roboczy (np. otwarcie lub zamknięcie zasuwy) realizowany jest pod wpływem ciśnienia powietrza, natomiast powrót do pozycji wyjściowej odbywa się zazwyczaj dzięki sile sprężyny lub ciężarowi mechanizmu (w zależności od konkretnej konfiguracji wewnętrznej). Takie rozwiązanie jest szczególnie korzystne w instalacjach, gdzie bezpieczeństwo wymaga automatycznego powrotu zaworu do pozycji bezpiecznej w przypadku awarii zasilania pneumatycznego.

Sterowanie pneumatyczne pozwala na integrację zasuwy z centralnymi systemami automatyki zakładowej, co zwiększa efektywność procesów technologicznych i redukuje czas reakcji operatora. Elementy ruchome, w tym trzpień o średnicy d = 13 mm, są odporne na zużycie, a konstrukcja przewiduje długotrwałą eksploatację przy minimalnych nakładach na konserwację.

Kluczowe parametry techniczne

• Producent: MZ
• Numer artykułu: 0580 (Nr porównawczy: ARZO0074200580)
• Referencja dostawcy: 4050074200580
• Średnica nominalna: 8" (cale)
• Szerokość nominalna: 187 mm
• Typ przyłącza: Kołnierz → Kołnierz
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Pneumatyczne jednostronnego działania
• Wysokość całkowita (H): 844 mm
• Wysokość korpusu (h): 399 mm
• Długość montażowa (L): 228 mm
• Długość dodatkowa (L1): 138 mm
• Średnica trzpienia/elementu (d): 13 mm
• Szerokość elementu (l): 180 mm
• Rozstaw/wymiar F: 112 mm

Dobór i montaż

Przed zakupem należy zweryfikować wymiary przyłączeniowe z istniejącą instalacją, zwracając szczególną uwagę na rozstaw otworów kołnierzy oraz wymiary przestrzenne (szczególnie wysokość H = 844 mm), aby zapewnić wystarczającą ilość miejsca na montaż siłownika. Zasuwa MZ 0074 jest produktem nowej generacji, dostarczanym w stanie kompletnym, gotowym do podłączenia do sieci pneumatycznej i integracji z systemem rurociągu.
