Zasuwa płytkowa 4"-0080,

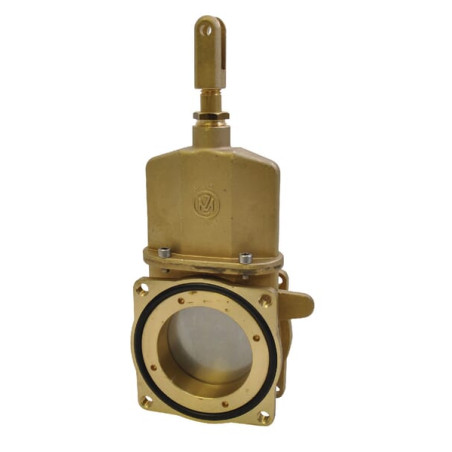

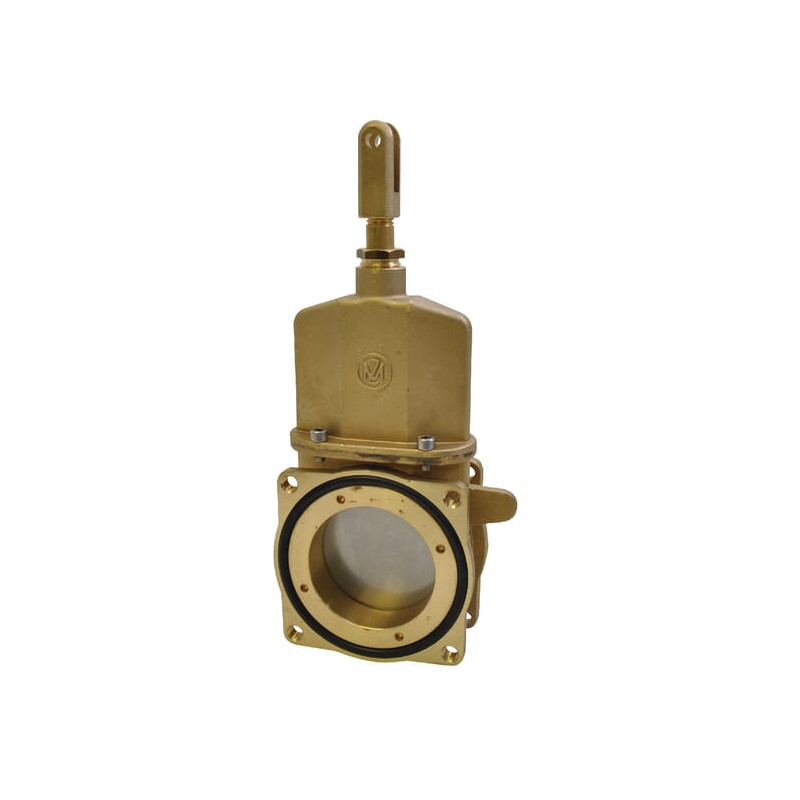

Zasuwa płytkowa MZ 4" – solidne rozwiązanie dla instalacji rolniczych i przemysłowych

Zasuwa płytkowa o symbolu ARZO0080100000 to profesjonalny element armatury przemysłowej, zaprojektowany z myślą o wymagających zastosowaniach w transporcie drogowym oraz systemach przesyłu cieczy. Produkt marki MZ charakteryzuje się wysoką jakością wykonania i precyzyjnymi parametrami technicznymi, które gwarantują niezawodność pracy przez długie lata. Dzięki zastosowaniu nowoczesnych rozwiązań konstrukcyjnych, zasuwa zapewnia pełną szczelność i łatwą obsługę w warunkach eksploatacyjnych.

Kluczowe cechy konstrukcyjne i materiały

Sercem urządzenia jest zawór odcinający wyposażony w płytkę wykonaną ze stali nierdzewnej. Ten materiał zapewnia odporność na korozję oraz działanie agresywnych substancji, co jest kluczowe w aplikacjach rolniczych i chemicznych. Dodatkowym atutem konstrukcji jest uszczelnienie realizowane za pomocą o-ringów, które skutecznie zapobiegają wyciekom medium roboczego.

Dzięki takiemu rozwiązaniu produkt oferuje 100% cieczoszczelność, co jest warunkiem koniecznym przy transporcie płynów oraz w instalacjach, gdzie utrata medium jest niedopuszczalna. Solidna budowa przekłada się na długą żywotność elementu, redukując konieczność częstych wymian i serwisów.

Parametry techniczne i wymiary montażowe

Zasuwa posiada nominalną średnicę otworu przelotowego wynoszącą 4 cale (95 mm), co pozwala na efektywny przepływ dużych ilości cieczy. Maksymalne ciśnienie robocze urządzenia wynosi 4 BAR, co określa bezpieczny zakres jego pracy w standardowych instalacjach.

Konstrukcja kołnierza została dostosowana do powszechnie stosowanych standardów montażowych. Rozstaw śrub montażowych wynosi 120 mm, a średnica gwintu otworów montażowych to M12. Grubość samego kołnierza wynosi 68 mm, co zapewnia odpowiednią sztywność połączenia.

Wymiary zewnętrzne i charakterystyka dźwigni

Dla prawidłowego dopasowania zasuwy do istniejącej infrastruktury kluczowe są dokładne wymiary zewnętrzne. Całkowita szerokość elementu wynosi 150 mm. Odległość od środka otworu zasuwy do podstawy to 75 mm, co ułatwia pozycjonowanie na rurociągach.

Obsługa zasuwy odbywa się za pomocą dźwigni. Odległość od środka otworu zasuwy do końca dźwigni wynosi 45 mm, natomiast pionowa odległość do otworu dźwigni to aż 297 mm. Rozstaw otworów montażowych samej dźwigni w pionie wynosi 252 mm. Średnica otworu montażowego cylindra wynosi 10,5 mm. Dystans od osi do lewego końca korpusu to 90 mm.

Zastosowanie i korzyści użytkowe

• Pełna szczelność: Uszczelnienie o-ringami gwarantuje brak przecieków.
• Trwałość: Płytka ze stali nierdzewnej odporna na korozję i zużycie.
• Uniwersalność: Idealna do transportu drogowego oraz stałych instalacji.
• Łatwy montaż: Standardowe rozstawy kołnierzy ułatwiają integrację z systemem.

Zasuwa płytkowa MZ 4" to element, który łączy w sobie funkcjonalność z wytrzymałością. Jest to produkt dedykowany dla użytkowników oczekujących bezawaryjnej pracy armatury w trudnych warunkach. Precyzyjne wykonanie i dbałość o detale techniczne czynią z niej wybór wart rozważenia przy modernizacji lub budowie nowych systemów przesyłowych.
