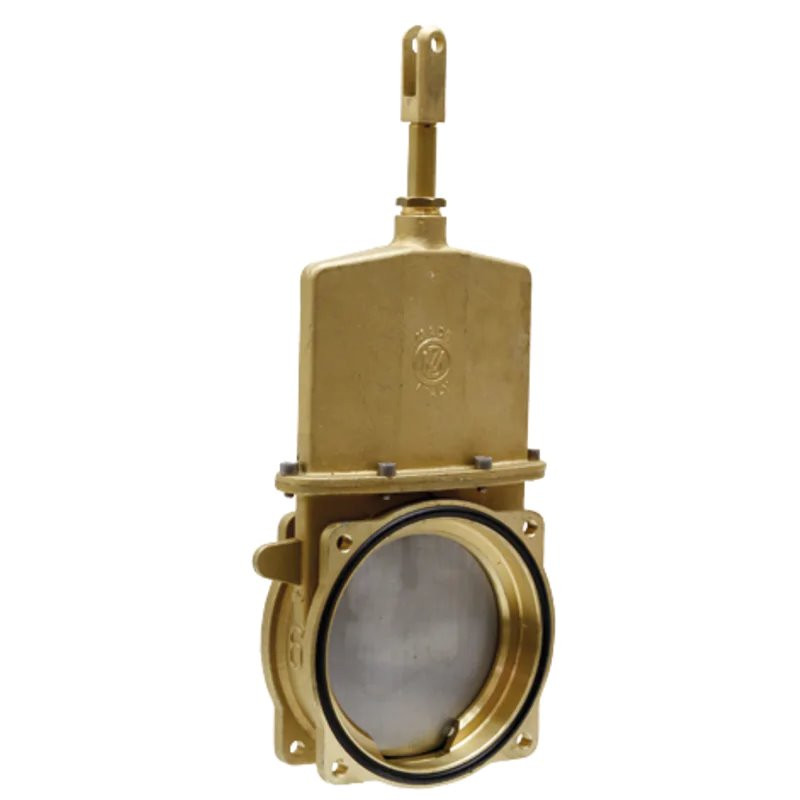

Zasuwa płytkowa 4"-0080,

Zasuwa płytkowa MZ 4" z przyłączem kołnierzowym

Zasuwa płytkowa marki MZ o numerze porównawczym ARZO0080100000 to profesjonalny element armatury przemysłowej, zaprojektowany do zastosowań w wymagających warunkach technologicznych. Produkt ten stanowi kluczowy komponent systemów transportu mediów płynnych i półpłynnych, znajdując szerokie zastosowanie w branży rolniczej, szczególnie w technice gnojowicy oraz w technologii biogazu. Konstrukcja oparta na sprawdzonej zasuwie nożowej gwarantuje szczelność i niezawodność działania przez długie lata eksploatacji.

Prezentowany model charakteryzuje się przyłączem typu kołnierz-kołnierz, co umożliwia łatwą i szybką integrację z istniejącymi instalacjami rurowymi. Szerokość nominalna wynosząca 4 cale (95 mm) oraz kompaktowe wymiary montażowe sprawiają, że zasuwa jest idealnym rozwiązaniem tam, gdzie przestrzeń instalacyjna jest ograniczona, a wymagania dotyczące przepustowości pozostają wysokie. Produkt dostarczany jest bez mechanizmu obsługi, co pozwala na indywidualny dobór siłownika lub napędu ręcznego w zależności od specyfiki instalacji.

Specyfikacja techniczna i wymiary

Kluczowym aspektem doboru armatury jest precyzyjne dopasowanie wymiarów montażowych. Zasuwa MZ ARZO0080100000 została wykonana z dbałością o tolerancje, co potwierdzają szczegółowe parametry geometryczne. Poniżej przedstawiono kompletne dane techniczne niezbędne do prawidłowego zaprojektowania węzła instalacyjnego:

• Typ zasuwy: Zasuwa nożowa
• Typ przyłącza: Kołnierz → Kołnierz
• Szerokość nominalna: 4" (95 mm)
• Ciśnienie robocze maks.: 4 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Długość całkowita (L): 68 mm
• Szerokość korpusu (A): 90 mm
• Wysokość korpusu (B): 45 mm
• Rozstaw otworów mocujących (C): 75 mm
• Średnica zewnętrzna kołnierza (D): 95 mm
• Rozstaw osiowy otworów (E): 150 mm
• Wysokość całkowita (h): 272 mm
• Wysokość z trzpieniem (H): 319 mm
• Długość trzpienia (l): 120 mm
• Rozstaw otworów na trzpieniu (I): 120 mm
• Średnica otworów montażowych (d): M12
• Grubość kołnierza (F): 10,5 mm

Zastosowanie w technice rolniczej i biogazowej

Zasuwy płytowe serii 0080 są niezastąpione w systemach wymagających pełnego otwarcia przekroju rury, co minimalizuje opory przepływu i zapobiega zatorom. W instalacjach gnojowiczych oraz biogazowniach, gdzie transportowane media mogą zawierać zawiesiny stałe, konstrukcja nożowa zapewnia skuteczne przecinanie zanieczyszczeń podczas zamykania. Odporność materiałowa na temperatury od -15°C do +80°C pozwala na pracę w nieogrzewanych halach magazynowych oraz w procesach technologicznych generujących ciepło.

Maksymalne ciśnienie robocze na poziomie 4 bar jest wystarczające dla większości aplikacji grawitacyjnych i niskociśnieniowych pompowania w rolnictwie. Przyłącze kołnierzowe zapewnia wysoką sztywność połączenia, eliminując ryzyko nieszczelności przy drganiach instalacji. Brak wbudowanego napędu (obsługa bez) daje inwestorowi elastyczność w doborze automatyki sterującej, pozwalając na dopasowanie rozwiązania do konkretnych wymagań procesu technologicznego.

Korzyści z wyboru zasuwy MZ

Wybierając produkt od renomowanego producenta MZ, dostawcy Granit, otrzymujesz element o sprawdzonej jakości wykonania. Precyzyjne wymiary, takie jak rozstaw otworów M12 czy długość całkowita 68 mm, ułatwiają wymianę zużytych elementów bez konieczności modyfikacji rurociągu. Solidna konstrukcja zapewnia długą żywotność nawet w agresywnym środowisku chemicznym typowym dla fermentacji biogazowej.
