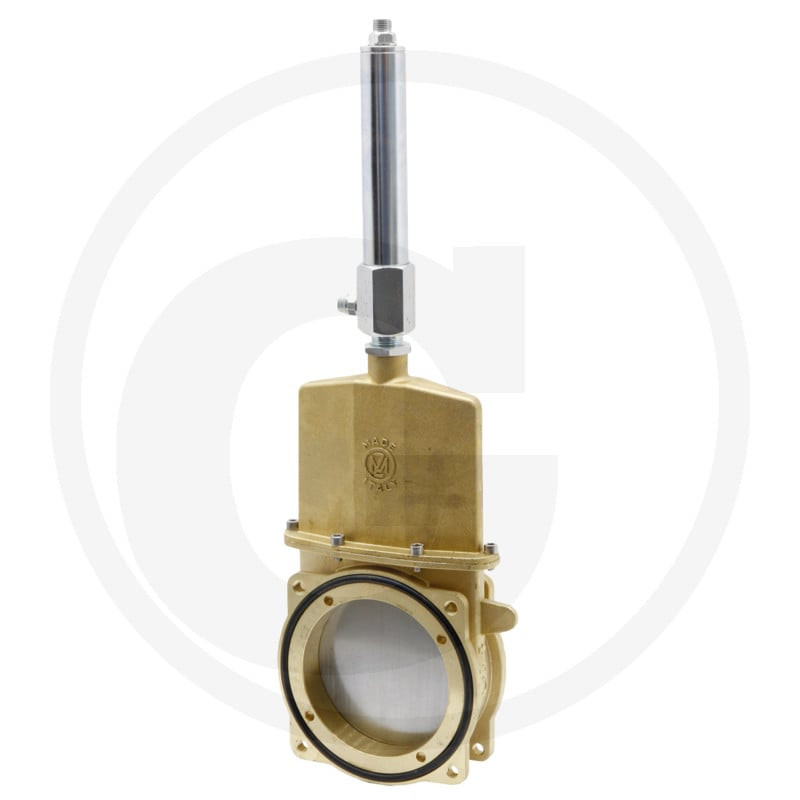

Zasuwa płytkowa 4"-0080, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa płytkowa 4" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa nożowa marki MZ to zaawansowane rozwiązanie techniczne przeznaczone do systemów przesyłu mediów w rolnictwie i przemyśle. Produkt oznaczony numerem porównawczym ARZO0080100550 (oraz kodem dostawcy 4050080100550) został zaprojektowany z myślą o pracy w wymagających warunkach, takich jak technika gnojowicy czy instalacje związane z technologią biogazu. Kluczową cechą tego modelu jest wbudowany siłownik hydrauliczny dwustronnego działania, który zapewnia precyzyjną i bezpieczną obsługę mechanizmu zamykającego.

Zasuwa charakteryzuje się konstrukcją kołnierzową, co umożliwia jej bezpośredni montaż w rurociągach wyposażonych w odpowiednie flansze. Szerokość nominalna wynosząca 4 cale (90 mm) oraz kompaktowe wymiary montażowe sprawiają, że jest to element uniwersalny, łatwy do integracji z istniejącymi instalacjami. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce, produkt gwarantuje szczelność oraz długotrwałą bezawaryjną pracę nawet przy intensywnym użytkowaniu.

Zastosowanie w technice gnojowicy i biogazowniach

Głównym obszarem zastosowania tej zasuwy płytkowej jest sektor nawożenia płynnego oraz przetwórstwa biomasy. W instalacjach biogazowych oraz systemach dystrybucji gnojowicy niezbędne jest stosowanie armatury odpornej na działanie agresywnych chemicznie mediów oraz zanieczyszczeń stałych. Zasuwa nożowa doskonale sprawdza się w tych aplikacjach dzięki swojej konstrukcji, która minimalizuje ryzyko zatorów i zapewnia pełne otwarcie przekroju przepływu.

Hydrauliczny napęd dwustronnego działania pozwala na szybkie i skuteczne otwieranie oraz zamykanie przepływu, co jest kluczowe przy automatyzacji procesów technologicznych. Mechanizm ten eliminuje konieczność ręcznej obsługi zaworów w trudno dostępnych miejscach, zwiększając bezpieczeństwo pracy operatora oraz efektywność całego systemu.

Konstrukcja i parametry techniczne

Produkt został wykonany z dbałością o każdy detal techniczny. Połączenie kołnierz-kołnierz ułatwia montaż i demontaż, a solidna budowa zapewnia stabilność pracy pod ciśnieniem. Poniżej przedstawiono szczegółowe wymiary oraz parametry techniczne, które należy uwzględnić podczas projektowania instalacji:

• Typ zasuwy: Zasuwa nożowa
• Sterowanie: Hydraulika dwustronnego działania (siłownik)
• Typ przyłącza: Kołnierz → Kołnierz
• Szerokość nominalna: 4" (90 mm)
• Długość całkowita (L): 68 mm
• Szerokość przyłącza (A): 90 mm
• Wysokość montażowa (B): 45 mm
• Rozstaw śrub (C): 75 mm
• Średnica zewnętrzna kołnierza (D): 95 mm
• Rozstaw osiowy otworów (E): 150 mm
• Całkowita wysokość z siłownikiem (h): 506 mm
• Wysokość korpusu (H): 259 mm
• Gwint przyłącza sterującego (d): M12
• Długość przyłącza sterującego (l): 120 mm
• Średnica otworu montażowego (F): 10,5 mm

Korzyści płynące z wyboru zasuwy MZ

Wybór zasuwy płytkowej MZ art. 0550 to inwestycja w niezawodność instalacji. Precyzyjne wykonanie oraz dopasowanie wymiarów do standardów rynkowych (4 cale) sprawiają, że produkt ten jest kompatybilny z większością dostępnych na rynku rurociągów i armatury. Siłownik hydrauliczny zapewnia równomierne rozłożenie sił podczas operowania zasuwą, co przekłada się na mniejsze zużycie elementów uszczelniających i dłuższą żywotność całego zespołu.

Warto zaznaczyć, że jest to produkt specjalistyczny, często realizowany na zamówienie, co podkreśla jego wysoką klasę i dedykację do konkretnych zastosowań przemysłowych i rolniczych. Przed zakupem zaleca się dokładne sprawdzenie wymiarów montażowych, szczególnie wysokości całkowitej (h = 506 mm) oraz rozstawu otworów kołnierzowych, aby zapewnić bezproblemową integrację z istniejącą infrastrukturą.
