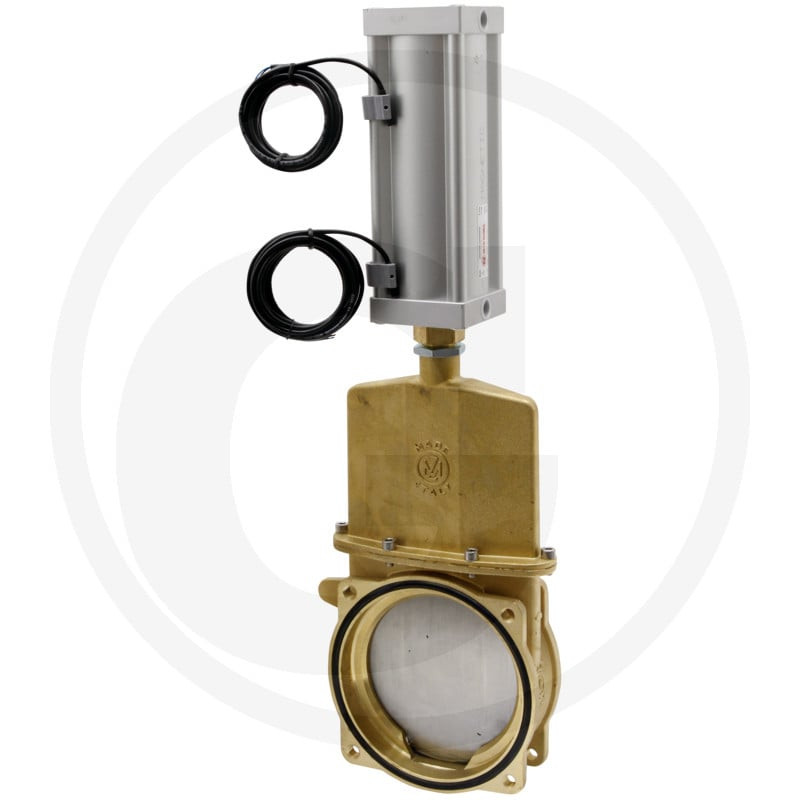

Zasuwa płytkowa 4"-0080, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa płytkowa 4" MZ z siłownikiem pneumatycznym – precyzja i niezawodność

Zasuwa płytkowa 4"-0080 marki MZ to zaawansowane technicznie rozwiązanie przeznaczone do systemów nawożenia, technologii biogazu oraz techniki gnojowicy. Produkt wyróżnia się konstrukcją typu zasuwa nożowa, która zapewnia szczelne i szybkie odcinanie przepływu medium w rurociągach. Kluczowym elementem tego modelu jest zintegrowany siłownik pneumatyczny dwustronnego działania, umożliwiający precyzyjną kontrolę otwierania i zamykania zaworu przy użyciu sprężonego powietrza.

Dodatkowym atutem urządzenia jest wbudowany styk (art. 0571), który pozwala na monitorowanie położenia zasuwy w systemach automatyki przemysłowej. Dzięki temu operator ma pewność co do aktualnego stanu pracy instalacji, co jest kluczowe w procesach technologicznych wymagających wysokiego poziomu bezpieczeństwa i powtarzalności.

Konstrukcja i parametry techniczne

Zasuwa została zaprojektowana z myślą o łatwej integracji z istniejącymi instalacjami rurowymi. Typ przyłącza to kołnierz do kołnierza, co gwarantuje stabilne i szczelne połączenie. Nominalna szerokość przewodu wynosi 4 cale (90 mm), co jest standardem w wielu aplikacjach rolniczych i przemysłowych.

Kompaktowa budowa pozwala na montaż w miejscach o ograniczonej przestrzeni, zachowując jednocześnie pełną funkcjonalność. Poniżej przedstawiamy szczegółowe wymiary geometryczne produktu, które są niezbędne podczas projektowania układu rurowego:

• Szerokość nominalna: 90 mm (4")
• Długość całkowita (L): 68 mm
• Szerokość korpusu (A): 90 mm
• Wysokość montażowa (B): 45 mm
• Rozstaw otworów lub wymiar konstrukcyjny (C): 75 mm
• Średnica lub wymiar zewnętrzny (D): 95 mm
• Wysokość siłownika lub elementu napędowego (E): 150 mm
• Całkowita wysokość urządzenia (h): 449 mm
• Wysokość podstawy lub elementu mocującego (H): 262 mm
• Długość trzpienia lub elementu roboczego (l): 120 mm
• Gwint mocujący (d): M12
• Średnica otworu montażowego (F): 10,5 mm

Zastosowanie w technice rolniczej i biogazowniach

Zasuwy marki MZ znajdują szerokie zastosowanie w sektorze rolniczym, szczególnie w systemach dystrybucji gnojowicy oraz w instalacjach biogazowych. Ich konstrukcja jest odporna na trudne warunki eksploatacyjne, w tym na obecność substancji ściernych i korozyjnych. Mechanizm nożowy skutecznie przecina gęste media, zapobiegając zatorom i zapewniając ciągłość procesu.

Dwustronne działanie siłownika pneumatycznego oznacza, że zarówno otwarcie, jak i zamknięcie zasuwy jest wymuszane ciśnieniem powietrza. Rozwiązanie to eliminuje ryzyko samoczynnego zamknięcia lub otwarcia zaworu w przypadku awarii zasilania, co zwiększa bezpieczeństwo całej instalacji.

Informacje zamówieniowe i dostawa

Produkt oznaczony numerem porównawczym ARZO0080100571 oraz referencją dostawcy 4050080100571 jest dostępny na zamówienie specjalne. Należy pamiętać, że w przypadku tego typu elementów technicznych anulowanie zamówienia oraz zwrot towaru nie są możliwe po jego realizacji. Czas dostawy jest uzależniony od aktualnej dostępności u producenta lub dystrybutora, dlatego zaleca się wcześniejsze planowanie zakupów inwestycyjnych.

Zasuwa płytkowa MZ to inwestycja w niezawodność i długotrwałą eksploatację systemów przesyłu mediów ciekłych i półpłynnych w profesjonalnych zastosowaniach rolniczych i przemysłowych.
