Zasuwa płytkowa 6"-0080,

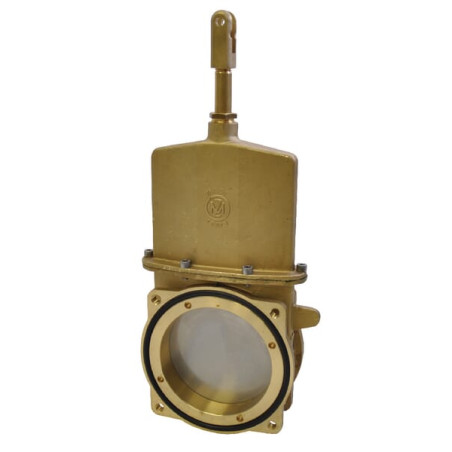

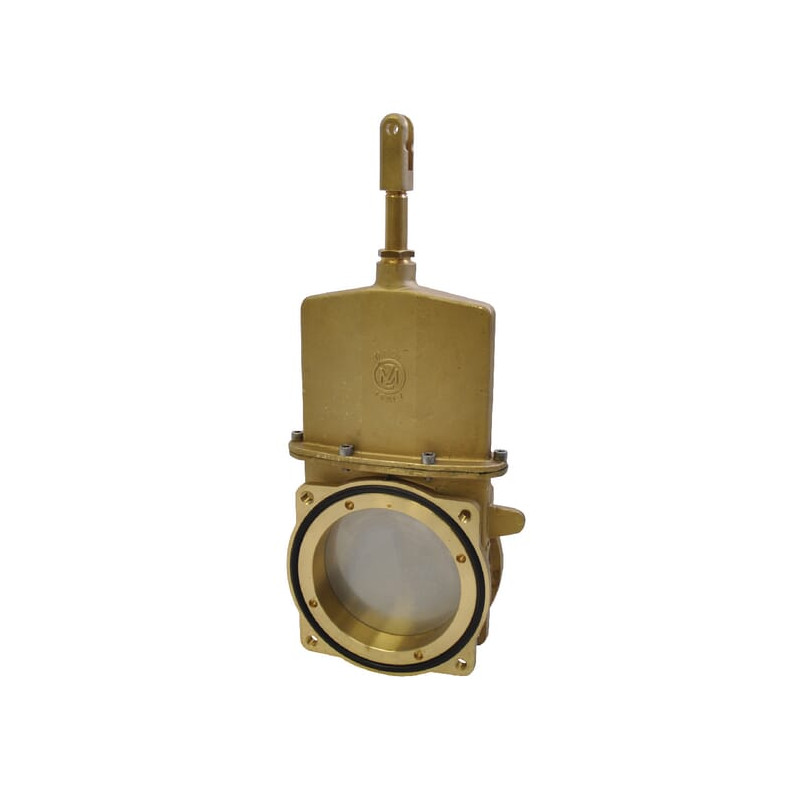

Zasuwa płytkowa 6" MZ – niezawodna armatura do instalacji rolniczych i przemysłowych

Zasuwa płytkowa 6" o numerze referencyjnym ARZO0080150000 to profesjonalny element armatury przemysłowej marki MZ, zaprojektowany z myślą o wymagających zastosowaniach w transporcie drogowym cieczy oraz w instalacjach rolniczych. Produkt charakteryzuje się solidną konstrukcją, zapewniającą długą żywotność i bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych. Dzięki precyzyjnie wykonanym elementom uszczelniającym oraz wysokiej jakości materiałom, zasuwa gwarantuje pełną szczelność systemu.

Kluczowe cechy konstrukcyjne i zalety użytkowe

Głównym atutem tej zasuwy jest zastosowanie zaawansowanego systemu uszczelniania. Uszczelnienie realizowane jest za pomocą o-ringów, co w połączeniu z zaworem odcinającym wyposażonym w płytkę ze stali nierdzewnej, zapewnia 100% cieczoszczelność. Rozwiązanie to eliminuje ryzyko przecieków, co jest kluczowe podczas transportu materiałów ciekłych, takich jak gnojowica, ścieki czy inne media technologiczne.

Konstrukcja zasuwy została zoptymalizowana pod kątem montażu kołnierzowego. Rozstaw śrub montażowych wynosi 150 mm, a średnica gwintu to M12, co ułatwia integrację z istniejącymi systemami rurowymi o średnicy nominalnej 6 cali (145 mm). Grubość kołnierza wynosząca 68 mm zapewnia odpowiednią sztywność połączenia i odporność na drgania oraz wahania ciśnienia.

• Uszczelnienie za pomocą o-ringów dla maksymalnej szczelności
• Zawór odcinający z płytką ze stali nierdzewnej odporną na korozję
• 100% cieczoszczelność potwierdzona konstrukcją
• Nadaje się do transportu drogowego cieczy
• Długa żywotność dzięki zastosowaniu trwałych materiałów

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zweryfikować wymiary zasuwy, aby zapewnić poprawne dopasowanie do instalacji. Poniżej przedstawiono szczegółowe parametry techniczne produktu, które są kluczowe dla procesu instalacji i eksploatacji.

Zasuwa posiada nominalną średnicę otworu przelotowego wynoszącą 145 mm (6 cali). Maksymalne ciśnienie robocze, przy którym element zachowuje pełną sprawność, wynosi 4 BAR. Konstrukcja umożliwia montaż cylindra sterującego poprzez otwór o średnicy 10,5 mm.

Wymiary zewnętrzne i rozmieszczenie punktów mocujących są następujące:

• Szerokość całkowita (E): 198 mm
• Odległość od osi do lewego końca (A): 115 mm
• Odległość od środka otworu zasuwy do podstawy (C): 99 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 60 mm
• Odległość od środka otworu zasuwy do otworu dźwigni w pionie (H): 439 mm
• Rozstaw otworów montażowych dźwigni w pionie (h): 379 mm
• Rozstaw śrub/otworów montażowych kołnierza (l): 150 mm
• Średnica gwintu śrub montażowych (d): M12
• Grubość kołnierza (L): 68 mm

Zastosowanie i kompatybilność

Zasuwa płytkowa MZ znajduje szerokie zastosowanie w branży rolniczej, szczególnie w systemach dystrybucji nawozów płynnych oraz w cysternach transportowych. Jej konstrukcja kołnierz-kołnierz pozwala na szybki i szczelny montaż w rurociągach. Dzięki zastosowaniu stali nierdzewnej w newralgicznych punktach, element jest odporny na działanie agresywnych mediów chemicznych często spotykanych w rolnictwie.

Produkt jest nowy, dostępny od ręki i gotowy do wysyłki. Jest to rozwiązanie dla użytkowników oczekujących wysokiej jakości wykonania i precyzyjnego dopasowania wymiarowego zgodnie z normami przemysłowymi dla armatury 6-calowej.
