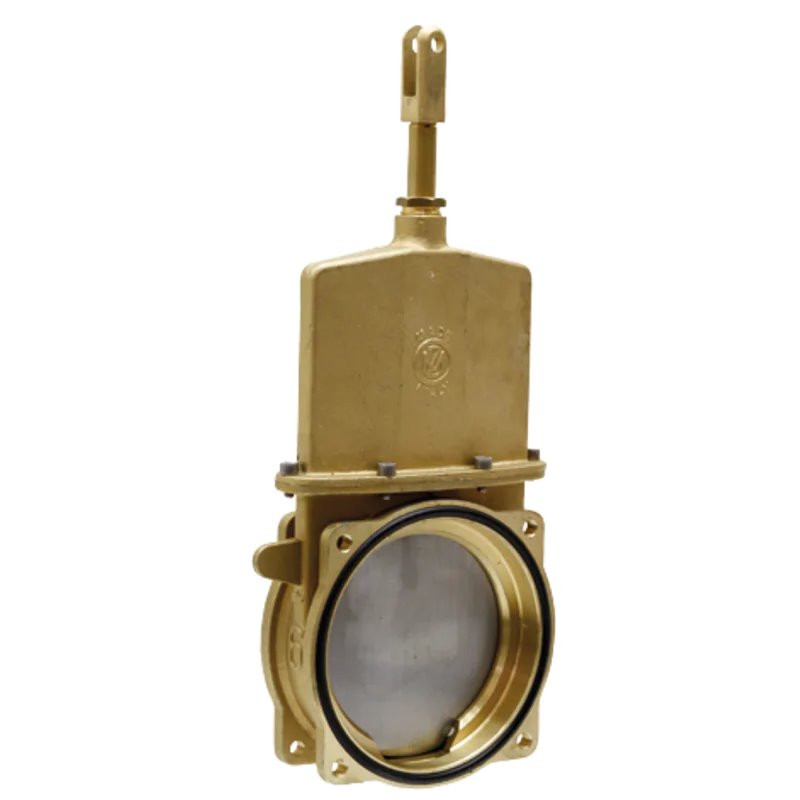

Zasuwa płytkowa 6"-0080,

Zasuwa płytkowa MZ 6" – niezawodność w systemach gnojowicy i biogazu

Zasuwa płytkowa o średnicy nominalnej 6 cali, oznaczona numerem katalogowym ARZO0080150000, to profesjonalny element armatury przemysłowej marki MZ. Produkt został zaprojektowany z myślą o wymagających zastosowaniach w rolnictwie oraz energetyce odnawialnej, stanowiąc kluczowy komponent w instalacjach techniki gnojowicy oraz technologiach biogazowych. Dzięki solidnej konstrukcji i precyzyjnym wymiarom, zasuwa zapewnia szczelność oraz trwałość w systemach przesyłających media ciekłe i półpłynne.

Kluczową cechą tego modelu jest typ zasuwy nożowej, który charakteryzuje się prostą i skuteczną konstrukcją umożliwiającą szybkie otwieranie i zamykanie przepływu. Połączenie kołnierzowe (Kołnierz → Kołnierz) gwarantuje stabilny montaż w rurociągach, eliminując ryzyko nieszczelności na styku elementów. Produkt nie posiada wbudowanej obsługi (napędu), co oznacza, że jest przeznaczony do montażu z zewnętrznymi siłownikami lub do ręcznej obsługi w zależności od konfiguracji instalacji.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem i montażem zasuwy MZ należy dokładnie zweryfikować wymiary przyłączeniowe, aby zapewnić pełną kompatybilność z istniejącą infrastrukturą. Poniżej przedstawiono szczegółowe parametry techniczne wynikające bezpośrednio z danych producenta:

• Szerokość nominalna: 6 cali (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Ciśnienie robocze maksymalne: 4 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Długość całkowita (L): 68 mm
• Rozstaw otworów/średnica kołnierza (D): 145 mm
• Wysokość całkowita (H): 405 mm
• Wysokość konstrukcyjna (h): 346 mm
• Szerokość korpusu (E): 198 mm
• Rozstaw śrub mocujących (A): 115 mm
• Średnica otworów montażowych (F): 10,5 mm
• Gwint przyłącza sterowania (d): M12
• Długość trzpienia/elementu roboczego (l oraz I): 150 mm
• Wysokość podstawy/konstrukcji (B): 60 mm
• Pozostały wymiar (C): 99 mm

Wszystkie wymiary podane są w milimetrach, chyba że zaznaczono inaczej. Precyzja wykonania elementów takich jak rozstaw otworów (F: 10,5 mm) czy średnica kołnierza (D: 145 mm) jest kluczowa dla prawidłowego spasowania z przeciwkołnierzami.

Zastosowanie w technice rolniczej i biogazowniach

Zasuwa płytkowa MZ znajduje szerokie zastosowanie w sektorze nawożenia oraz przetwarzania biomasy. Jej konstrukcja jest odporna na działanie agresywnych środowisk, co potwierdza dopuszczalny zakres temperatur pracy od -15°C do +80°C. Maksymalne ciśnienie robocze na poziomie 4 barów jest wystarczające dla większości aplikacji w systemach transportu gnojowicy, gdzie nie występują ekstremalne wartości ciśnienia dynamicznego.

Dzięki typowi zasuwy nożowej, produkt skutecznie radzi sobie z mediami zawierającymi zawiesiny stałe, co jest typowe dla procesów fermentacyjnych w biogazowniach. Prosta budowa ułatwia konserwację i ewentualną wymianę uszczelnień, co przekłada się na niższe koszty eksploatacyjne w długim okresie użytkowania.

Dane identyfikacyjne i dostępność

Produkt jest oferowany przez dystrybutora Granit pod numerem referencyjnym dostawcy 4058F2150000. W systemie Menke produkt posiada numer 171516. Jest to nowy element, gotowy do zabudowy w profesjonalnych instalacjach przemysłowych. Przed zamówieniem warto upewnić się co do dostępności magazynowej, ponieważ produkt może być sprowadzany na zamówienie.
