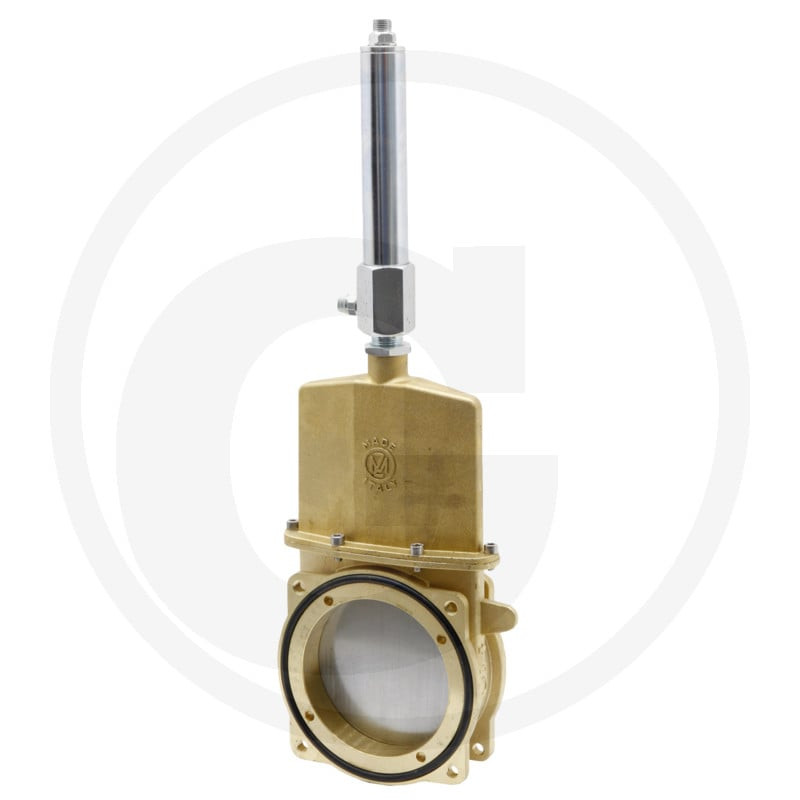

Zasuwa płytkowa 6"-0080, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa płytkowa 6" z siłownikiem hydraulicznym dwustronnego działania

Profesjonalna zasuwa nożowa marki MZ, oznaczona numerem katalogowym ARZO0080150550, stanowi kluczowy element systemów przesyłu mediów w rolnictwie i przemyśle. Produkt został zaprojektowany z myślą o zastosowaniach w technologii biogazu oraz w systemach transportu gnojowicy, gdzie wymagana jest wysoka szczelność i niezawodność działania. Zasuwa o szerokości nominalnej 6 cali (115 mm) wyposażona jest w siłownik hydrauliczny dwustronnego działania (art. 0550), co zapewnia precyzyjną kontrolę przepływu oraz możliwość pełnego otwarcia i zamknięcia zaworu pod wpływem ciśnienia oleju hydraulicznego.

Konstrukcja opiera się na połączeniu kołnierzowym (Kołnierz → Kołnierz), co ułatwia montaż w istniejących instalacjach rurowych i zapewnia stabilne, szczelne połączenie z rurociągiem. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, zasuwa charakteryzuje się odpornością na trudne warunki eksploatacyjne, w tym na działanie agresywnych mediów typowych dla gospodarki rolnej i biogazowni.

Kluczowe parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary montażowe, aby zapewnić pełną kompatybilność z istniejącą infrastrukturą. Poniżej przedstawiono szczegółowe dane techniczne produktu, które są niezbędne do prawidłowej integracji z systemem:

• Typ zasuwy: Zasuwa nożowa
• Sterowanie: Hydraulika dwustronnego działania (siłownik art. 0550)
• Typ przyłącza: Kołnierz → Kołnierz
• Szerokość nominalna: 6" (115 mm)
• Maksymalne ciśnienie robocze: 4 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Rozmiar gwintu mocowania (d): M12

Dokładne wymiary geometryczne pozwalające na dopasowanie w przestrzeni montażowej:

• L: 68 mm
• A (szerokość przyłącza): 115 mm
• B: 60 mm
• C: 99 mm
• D: 145 mm
• E: 198 mm
• F (średnica otworów montażowych): 10,5 mm
• l: 150 mm
• H (wysokość całkowita): 333 mm
• h (wysokość z siłownikiem): 581 mm

Zastosowanie w technologii biogazu i nawożeniu

Zasuwa płytowa MZ znajduje szerokie zastosowanie w instalacjach wymagających regulacji przepływu gęstych zawiesin, takich jak gnojowica czy substraty do biogazowni. Dzięki konstrukcji nożowej, produkt skutecznie przecina medium, zapobiegając jego osadzaniu się na uszczelnieniach, co jest częstym problemem w przypadku zaworów kulowych stosowanych do tego typu mediów. Zakres temperaturowy od -15°C do +80°C pozwala na pracę w różnych warunkach atmosferycznych oraz przy mediach o podwyższonej temperaturze, co jest istotne w procesach fermentacji.

Siłownik dwustronnego działania gwarantuje, że zasuwa pozostanie w wybranej pozycji (otwartej lub zamkniętej) nawet przy zmianach ciśnienia w rurociągu, co zwiększa bezpieczeństwo i stabilność całej instalacji. Produkt jest dostępny pod referencją dostawcy 4050080150550 i pochodzi od sprawdzonego producenta Granit/MZ, co jest gwarancją jakości wykonania i trwałości.
