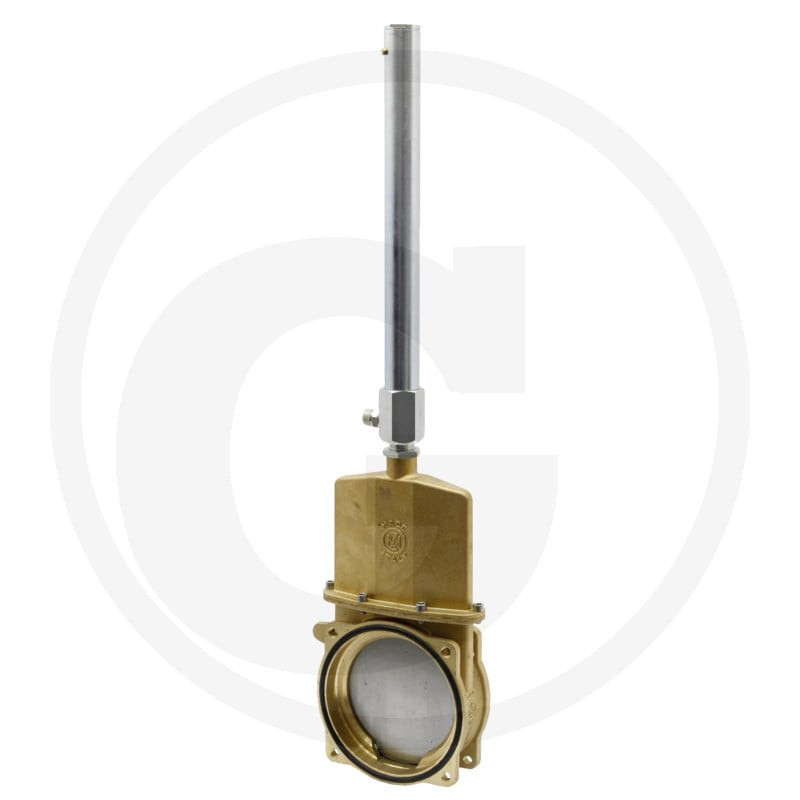

Zasuwa płytkowa 8"-0080, z siłownikiem hydraulicznym art. 0501

Zasuwa płytkowa 8" z siłownikiem hydraulicznym – precyzja i wytrzymałość w systemach przepływu

Zasuwa płytowa o średnicy nominalnej 8 cali (200 mm) marki MZ, oznaczona indeksem ARZO0080200501, stanowi kluczowy element armatury stosowanej w zaawansowanych instalacjach rolniczych i przemysłowych. Produkt ten został zaprojektowany z myślą o pracy w wymagających warunkach, takich jak systemy nawożenia cieczami organicznymi, technika gnojowicy czy infrastruktura technologii biogazu. Dzięki zastosowaniu siłownika hydraulicznego jednostronnego działania (art. 0501), obsługa zasuwy jest zautomatyzowana, co znacząco podnosi komfort i bezpieczeństwo pracy operatora.

Konstrukcja i specyfikacja techniczna

Kluczową cechą tej zasuwy jest jej konstrukcja typu nożowego, która zapewnia szczelne odcinanie przepływu medium. Połączenie z rurociągiem realizowane jest za pomocą kołnierzy po obu stronach (typ przyłącza: Kołnierz → Kołnierz), co gwarantuje stabilny montaż i odporność na drgania oraz wysokie ciśnienia występujące w sieciach przesyłowych.

Wymiary urządzenia zostały precyzyjnie dobrane do standardów branżowych. Szerokość nominalna wynosi 146 mm (8 cali), a całkowita wysokość zasuwy (h) to aż 1240 mm, co pozwala na integrację z większymi systemami rurociągowymi. Istotnym parametrem jest również skok oraz gabaryty samej głowicy sterującej, gdzie wysokość H wynosi 428 mm, a szerokość A to 146 mm.

• Typ zasuwy: Zasuwa nożowa
• Średnica nominalna: 8" (200 mm)
• Sterowanie: Siłownik hydrauliczny jednostronnego działania (art. 0501)
• Typ przyłącza: Kołnierz – Kołnierz
• Indeks produktu: ARZO0080200501
• Numer dostawcy: 4050080200501

Dokładne wymiary montażowe

Dla inżynierów i monterów kluczowe są precyzyjne dane wymiarowe umożliwiające poprawne zaprojektowanie stanowiska montażowego. Poniżej przedstawiono szczegółowe wymiary zewnętrzne oraz rozstawy otworów, które należy uwzględnić przy planowaniu instalacji:

• L: 90 mm
• A: 146 mm
• B: 116 mm
• C: 125 mm
• D: 190 mm
• E: 250 mm
• h (całkowita wysokość): 1240 mm
• H (wysokość mechanizmu): 428 mm
• d: 13 mm
• l: 195 mm
• F: 10,5 mm

Zastosowanie w technologii biogazu i nawożeniu

Zasuwa MZ ARZO0080200501 znajduje swoje główne zastosowanie w sektorze rolniczym oraz energetycznym. W instalacjach biogazowni służy do regulacji przepływu substratów oraz digestatu, gdzie wymagana jest wysoka odporność na środki korozyjne i zawiesiny. W technice gnojowicy pozwala na efektywne zarządzanie przepływem masy organicznej, minimalizując ryzyko zatorów dzięki konstrukcji nożowej.

Produkt jest częścią specjalistycznej oferty Elementy MZ, dedykowanej profesjonalnym systemom dystrybucji cieczy. Należy pamiętać, że ze względu na charakter zamówienia specjalnego, czas dostawy może zależeć od dostępności u dostawcy, a proces anulowania lub zwrotu towaru jest ograniczony regulaminem sprzedaży produktów technicznych.

Korzyści z wyboru zasuwy MZ z siłownikiem hydraulicznym

Zastosowanie hydrauliki jednostronnego działania upraszcza układ sterowania, redukując ilość niezbędnych przewodów i zaworów sterujących. Solidna konstrukcja kołnierzowa zapewnia długotrwałą szczelność, co jest krytyczne w przypadku pracy z mediami o nieprzyjemnym zapachu lub właściwościach żrących. Precyzyjne wykonanie według norm przemysłowych gwarantuje bezproblemową wymianę w istniejących instalacjach wyposażonych w przyłącza kołnierzowe 8".
