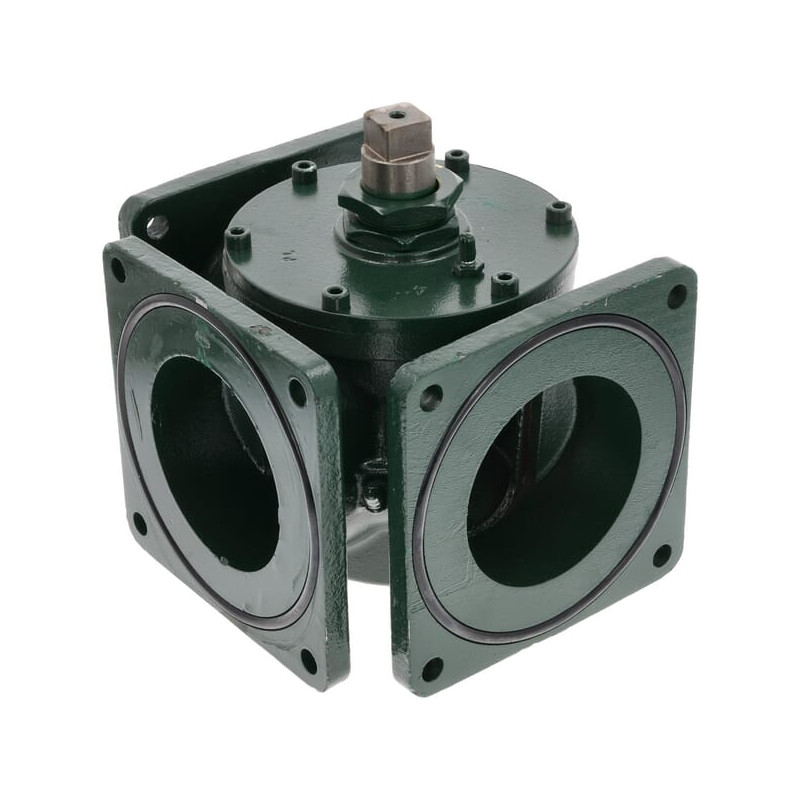

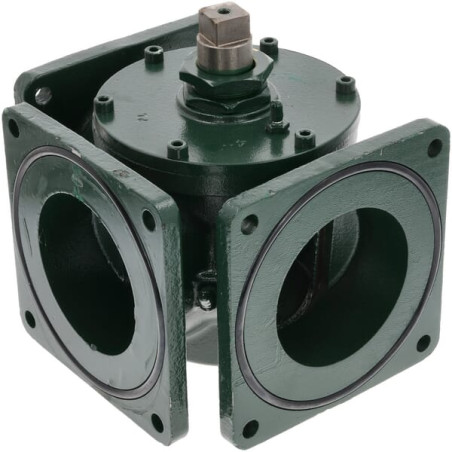

Zawór 3-drożny MZ, 4"

Zawór 3-drożny MZ 4" – precyzyjne sterowanie przepływem w instalacjach rolniczych

Zawór 3-drożny marki MZ to profesjonalne rozwiązanie zaprojektowane z myślą o wymagających zastosowaniach w systemach nawadniania, rolnictwie oraz przemyśle. Produkt wyróżnia się solidną konstrukcją i precyzyjnym wykonaniem, co gwarantuje długotrwałą bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych. Dzięki zastosowaniu mechanizmu zasuwy oraz ręcznej dźwigni, operator ma pełną kontrolę nad kierunkiem i natężeniem przepływu medium.

Kluczową cechą tego zaworu jest jego trójdrożna konfiguracja, pozwalająca na elastyczne rozdzielanie strumienia cieczy lub powietrza. Nominalna średnica przyłącza wynosząca 4 cale (150 mm) sprawia, że urządzenie idealnie sprawdza się w instalacjach o dużym przepustowości. Kołnierzowe połączenia zapewniają szczelność i stabilność montażu w rurociągach, a wbudowany pierścień uszczelniający typu O-ring dodatkowo minimalizuje ryzyko wycieków.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zapoznać się ze szczegółowymi parametrami technicznymi, które pozwalają na precyzyjne dopasowanie zaworu do istniejącej infrastruktury. Poniżej przedstawiono kluczowe dane techniczne potwierdzone przez producenta:

• Typ zaworu: Zawór ręczny, 3-drożny (trójnik)
• Średnica nominalna: 4 cale (150 mm)
• Ilość przyłączy: 3
• Typ przyłącza: Kołnierz
• Sterowanie: Dźwignia ręczna
• Ilość pozycji: 4

Dokładne wymiary geometryczne są kluczowe dla prawidłowego montażu w przestrzeni roboczej. Zawór charakteryzuje się następującymi parametrami wymiarowymi:

• Wysokość całkowita: 180 mm
• Szerokość całkowita: 232 mm
• Długość dźwigni (część dłuższa): 225 mm
• Rozstaw otworów montażowych dźwigni (poziomy): 25 mm
• Odległość od środka otworu zasuwy do podstawy: 116 mm
• Dystans od środka otworu zasuwy do górnego końca (przy zamkniętej zasuwie): 150,5 mm

Konstrukcja kołnierza i elementy montażowe

Zawór wyposażony jest w kołnierze przystosowane do standardowych śrub montażowych. Istotne jest dobranie odpowiednich elementów mocujących, dlatego producent podaje precyzyjne średnice otworów:

• Średnica śrub/otworów montażowych kołnierza głównego: 13 mm
• Średnica śrub/otworów montażowych kołnierza drugiego: 6 mm

W zestawie z zaworem dostarczana jest dźwignia sterująca oraz pierścień uszczelniający O-ring, co umożliwia natychmiastowy montaż i uruchomienie urządzenia bez konieczności dokupowania dodatkowych akcesoriów uszczelniających.

Zastosowanie i korzyści użytkowe

Zawory 3-drożne MZ znajdują szerokie zastosowanie w systemach, gdzie konieczne jest przełączanie przepływu między różnymi gałęziami instalacji lub mieszanie mediów. Dzięki czterem pozycjom roboczym, użytkownik może precyzyjnie regulować pracę systemu. Solidna konstrukcja zapewnia odporność na zmienne warunki atmosferyczne oraz mechaniczne obciążenia występujące w gospodarstwach rolnych i zakładach produkcyjnych.

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji. Jego ergonomia obsługi dzięki długiej dźwigni (225 mm) pozwala na łatwe manewrowanie zaworem nawet przy wysokim ciśnieniu w instalacji.
