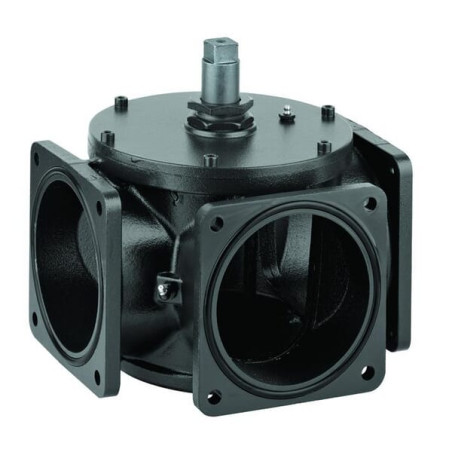

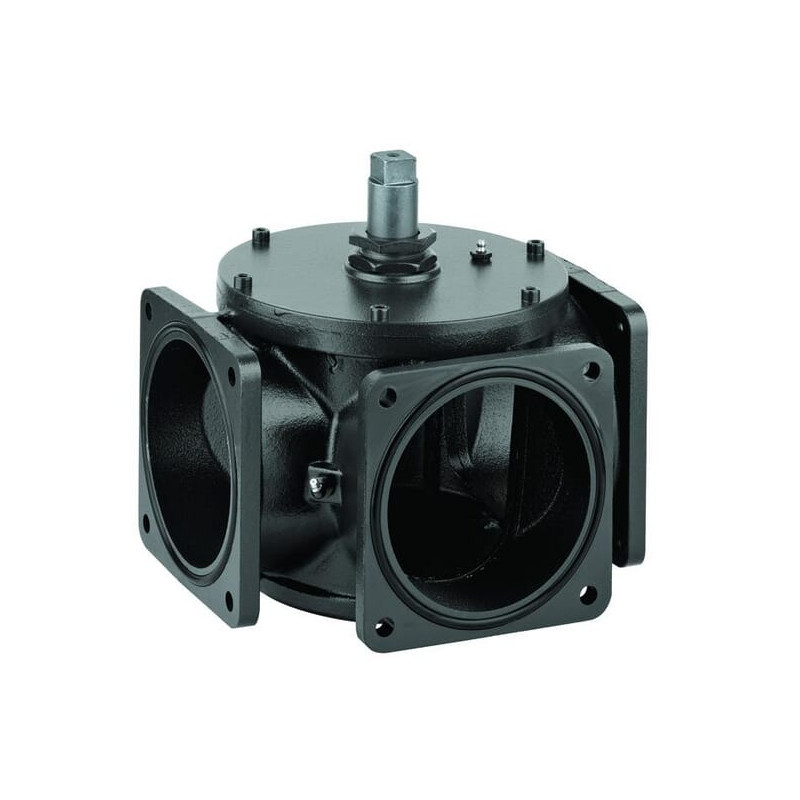

Zawór 3-drożny MZ, 8"

Zawór 3-drożny MZ 8" – precyzyjna regulacja przepływu w systemach rolniczych

Zawór 3-drożny marki MZ to profesjonalne rozwiązanie zaprojektowane do zastosowań w instalacjach wymagających niezawodnego sterowania przepływem cieczy. Produkt wyróżnia się solidną konstrukcją oraz precyzyjnym wykonaniem, co czyni go idealnym elementem systemów nawadniania, dystrybucji gnojowicy czy innych instalacji technologicznych w rolnictwie i przemyśle. Dzięki zastosowaniu trójnika oraz mechanizmu zasuwy, urządzenie pozwala na efektywne kierowanie medium w trzech kierunkach lub odcinanie dopływu.

Kluczowe cechy konstrukcyjne i techniczne

Prezentowany zawór ręczny charakteryzuje się nominalną średnicą wewnętrzną 8 cali (180 mm), co zapewnia duży przepływ przy minimalnych oporach. Konstrukcja opiera się na połączeniach kołnierzowych, które gwarantują szczelność i stabilność montażu nawet przy wysokich obciążeniach hydraulicznych. W zestawie znajduje się kompletny mechanizm sterujący, w tym dźwignia ręczna oraz pierścień uszczelniający typu O-ring, co ułatwia instalację i zapewnia długotrwałą szczelność połączeń.

Urządzenie posiada trzy przyłącza, co odpowiada jego funkcji jako zaworu 3-drożnego. Całkowita szerokość zaworu wynosi 360 mm, a wysokość całkowita to 228 mm, co należy uwzględnić przy projektowaniu przestrzeni montażowej. Odległość od środka otworu zasuwy do podstawy wynosi 180 mm, natomiast przy zamkniętej zasuwie dystans do górnego końca to 220,5 mm. Te wymiary są kluczowe dla prawidłowego dopasowania zaworu do istniejącej infrastruktury.

Specyfikacja techniczna i wymiary montażowe

Poniżej przedstawiamy szczegółowe parametry techniczne zaworu MZ 8", które potwierdzają jego wysoką jakość wykonania i zgodność ze standardami branżowymi:

• Typ urządzenia: Zawór ręczny 3-drożny (trójnik)
• Nominalna średnica otworu zasuwy: 8 cali (180 mm)
• Typ przyłącza: Kołnierz
• Ilość przyłączy: 3
• Typ napędu: Dźwignia ręczna
• Szerokość całkowita: 360 mm
• Wysokość całkowita: 228 mm
• Odległość od środka otworu zasuwy do podstawy: 180 mm
• Rozstaw otworów montażowych dźwigni (poziomy): 34 mm
• Średnica śrub/otworów montażowych kołnierza: 13 mm
• Średnica śrub/otworów montażowych kołnierza 2: 8 mm
• Wyposażenie dodatkowe: Pierścień uszczelniający O-ring i dźwignia w zestawie

Zastosowanie i zalety produktu

Zawór MZ o średnicy 8" znajduje szerokie zastosowanie w nowoczesnym rolnictwie oraz instalacjach przemysłowych. Jego główną zaletą jest możliwość precyzyjnego rozdzielania strumienia cieczy do trzech różnych odbiorników lub całkowitego odcięcia przepływu. Ręczne sterowanie za pomocą dźwigni pozwala operatorowi na szybką reakcję i intuicyjną obsługę bez konieczności stosowania zewnętrznych siłowników czy automatyki.

Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce, zawór jest odporny na zużycie mechaniczne oraz działanie czynników chemicznych typowych dla środowiska rolniczego. Kołnierzowe połączenia ułatwiają demontaż w celu konserwacji lub czyszczenia, co wydłuża żywotność całej instalacji. Produkt jest dostarczany jako nowy, gotowy do montażu, z kompletem niezbędnych elementów uszczelniających.
