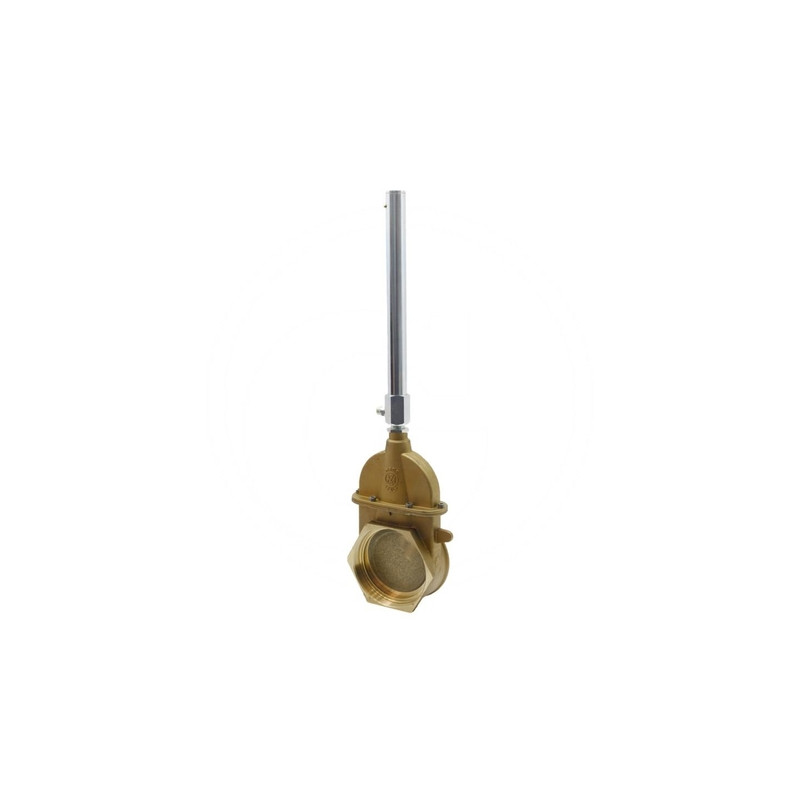

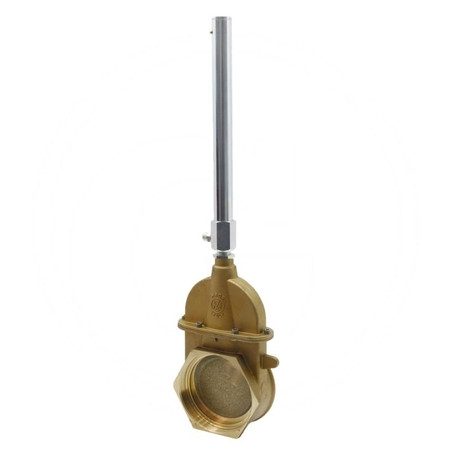

Zawór 4"-0070, z siłownikiem hydraulicznym art. 0500

Zawór zasuwny 4" z siłownikiem hydraulicznym MZ 0070

Prezentowany produkt to wysokiej klasy zasuwa suwakowa o średnicy nominalnej 4 cale, zaprojektowana do pracy w systemach wymagających precyzyjnej kontroli przepływu mediów. Urządzenie, oznaczone numerem katalogowym ARZO0070100500, pochodzi od renomowanego producenta MZ i charakteryzuje się solidną konstrukcją oraz niezawodnym mechanizmem sterowania. Jest to rozwiązanie dedykowane do zastosowań przemysłowych i rolniczych, gdzie kluczowa jest trwałość oraz łatwość obsługi.

Konstrukcja i specyfikacja techniczna

Zasuwa typu 0070 została wyposażona w mechanizm klinowy, co zapewnia szczelne domknięcie przewodu i minimalizuje ryzyko przecieków. Kluczowym elementem tego modelu jest zintegrowany siłownik hydrauliczny (art. 0500), który umożliwia zdalne lub zmechanizowane sterowanie pracą zaworu. System ten opiera się na hydraulice jednostronnego działania, co upraszcza instalację i zmniejsza zapotrzebowanie na skomplikowane układy sterujące.

Parametry geometryczne urządzenia zostały dobrane tak, aby zapewnić kompatybilność ze standardowymi instalacjami rurowymi. Szerokość nominalna zasuwy wynosi 95 mm, co odpowiada średnicy 4 cali. Konstrukcja posiada przyłącza gwintowane po obu stronach (gwint wewnętrzny do gwintu wewnętrznego), co ułatwia montaż w istniejących ciągach technologicznych bez konieczności stosowania dodatkowych adapterów.

Wymiary i parametry instalacyjne

Przed zakupem i montażem warto zapoznać się z dokładnymi wymiarami urządzenia, aby zapewnić odpowiednią ilość miejsca w miejscu instalacji. Poniżej przedstawiono kluczowe dane wymiarowe zaworu:

• Średnica nominalna (Ø): 95 mm
• Szerokość nominalna: 95 mm (4")
• Wysokość całkowita (H): 680 mm
• Wysokość konstrukcyjna (h): 243 mm
• Długość zabudowy (L): 75,5 mm
• Rozstaw otworów/szczegóły mocowania (F): 70 mm
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Obsługa: Hydraulika jednostronnego działania
• Typ zasuwy: Zasuwa klinowa

Zastosowanie i zalety rozwiązania MZ

Zasuwy suwakowe serii 0070 znajdują szerokie zastosowanie w systemach przesyłowych cieczy, zawiesin oraz materiałów sypkich, gdzie wymagana jest pełna drożność przekroju przy otwarciu. Dzięki zastosowaniu siłownika hydraulicznego, operator może szybko i bezpiecznie regulować przepływ, co jest szczególnie istotne w procesach automatyzacji produkcji lub w dużych instalacjach rolniczych.

Główne zalety tego modelu to:

• Niezawodność: Solidne wykonanie przez producenta MZ gwarantuje długą żywotność nawet w trudnych warunkach pracy.
• Łatwość sterowania: Siłownik hydrauliczny eliminuje konieczność ręcznego kręcenia kołowrotkiem, co oszczędza czas i wysiłek operatora.
• Szczelność: Konstrukcja klinowa zapewnia doskonałe uszczelnienie w pozycji zamkniętej.
• Uniwersalność przyłącza: Standardowe gwinty wewnętrzne pozwalają na bezpośredni montaż do rur i kształtek.

Produkt dostępny jest pod referencją dostawcy 4050070100500. Przed finalizacją zamówienia zaleca się weryfikację dostępności oraz terminu realizacji, ponieważ produkt może być sprowadzany na zamówienie.
