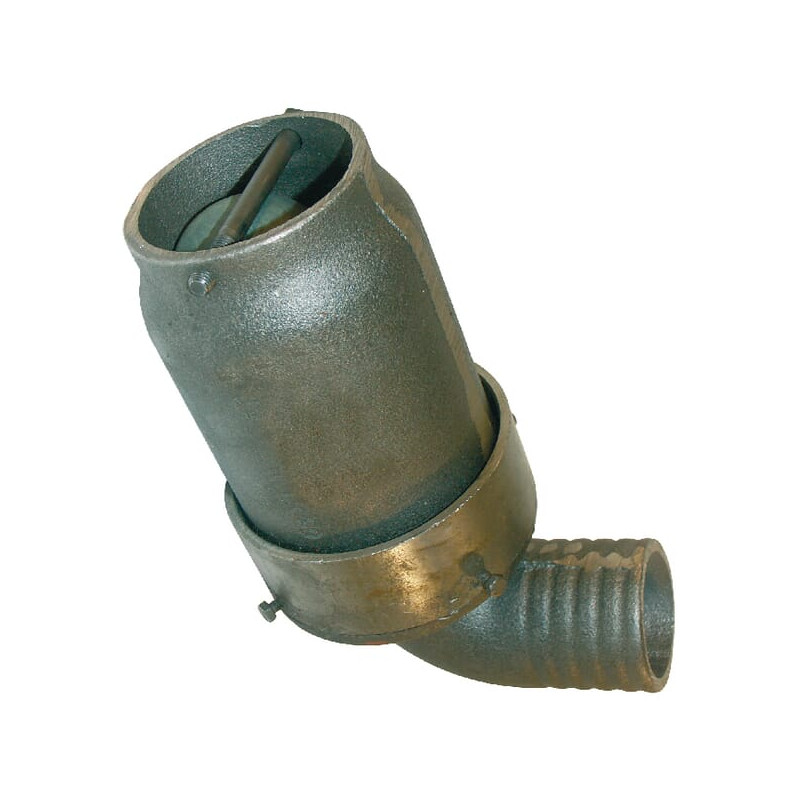

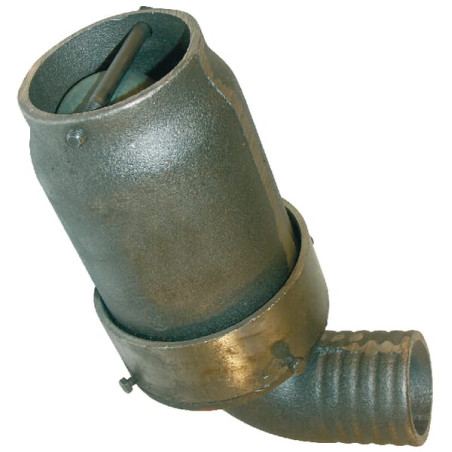

Zawór przelewowy 60 mm BP

Zawór przelewowy Battioni Pagani 202C – specyfikacja i zastosowanie

Zawór przelewowy o numerze katalogowym 202C, produkowany przez renomowaną firmę Battioni Pagani, stanowi kluczowy element systemów hydraulicznych stosowanych w pompach. Jest to wysokiej jakości komponent zaprojektowany z myślą o precyzyjnej regulacji ciśnienia oraz ochronie instalacji przed przeciążeniami. Produkt dostępny jest w sprzedaży jako pojedyncza sztuka i charakteryzuje się solidną konstrukcją, zapewniającą długotrwałą eksploatację w trudnych warunkach pracy.

Kluczowym aspektem tego zaworu jest jego konstrukcja umożliwiająca montaż poprzez przyspawanie pierścienia bezpośrednio do zbiornika. Takie rozwiązanie gwarantuje szczelność połączenia oraz stabilność pracy całego układu hydraulicznego. Dodatkowym atutem jest zastosowanie zabezpieczenia ze sworzniem oraz o-ringiem, co minimalizuje ryzyko awarii i nieszczelności w newralgicznych punktach łączenia.

Parametry techniczne i wymiary

Zawór został zaprojektowany z uwzględnieniem konkretnych wymagań przepływowych i wymiarowych. Poniżej znajdują się szczegółowe dane techniczne potwierdzające kompatybilność z systemami wymagającymi określonych parametrów:

• Numer części: 202C
• Producent: Battioni Pagani
• Waga: 4,7 kg
• Wydajność (Q max.): 3000–5000 l/min

Szczegółowe wymiary geometryczne

Prawidłowy dobór zaworu przelewowego wymaga weryfikacji wymiarów montażowych. Produkt posiada następujące kluczowe wymiary, które należy uwzględnić przy projektowaniu lub modernizacji instalacji:

• Średnica (D): 105 mm
• Wysokość całkowita (B): 246 mm
• Wysokość części dolnej (C): 161 mm
• Średnica tulei węża (Ø): 60 mm
• Długość od tulei węża do linii środkowej (A): 90 mm
• Wymiar E: 117 mm

Zastosowanie w systemach hydraulicznych

Zawór przelewowy BP 202C znajduje zastosowanie głównie w profesjonalnych pompach hydraulicznych, gdzie wymagana jest precyzyjna kontrola przepływu cieczy w zakresie od 3000 do 5000 litrów na minutę. Dzięki robustnej budowie i materiałom wysokiej jakości, komponent ten skutecznie odprowadza nadmiar ciśnienia, chroniąc pompę i inne elementy układu przed uszkodzeniem.

Montaż poprzez przyspawanie pierścienia do zbiornika wymaga odpowiednich umiejętności warsztatowych, jednak zapewnia trwałość porównywalną z integralną częścią zbiornika. Zabezpieczenie ze sworzniem ułatwia ewentualne prace konserwacyjne lub regulacyjne, pozwalając na szybki demontaż lub kontrolę stanu uszczelek (o-ringów) bez konieczności demontażu całego zaworu ze zbiornika.

Przed zakupem zaleca się dokładne porównanie wymiarów A, B, C, D oraz E z istniejącą instalacją, aby zapewnić pełną kompatybilność geometryczną. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w systemach wymagających zaworów o średnicy przyłącza 60 mm.
