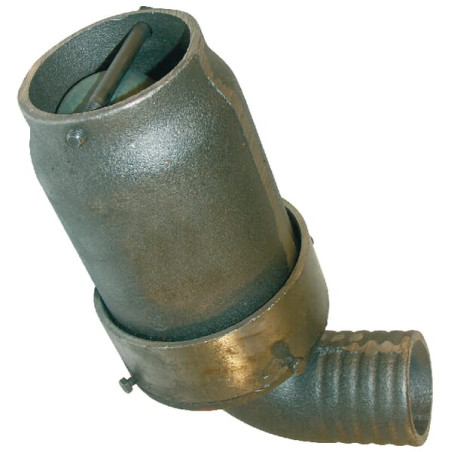

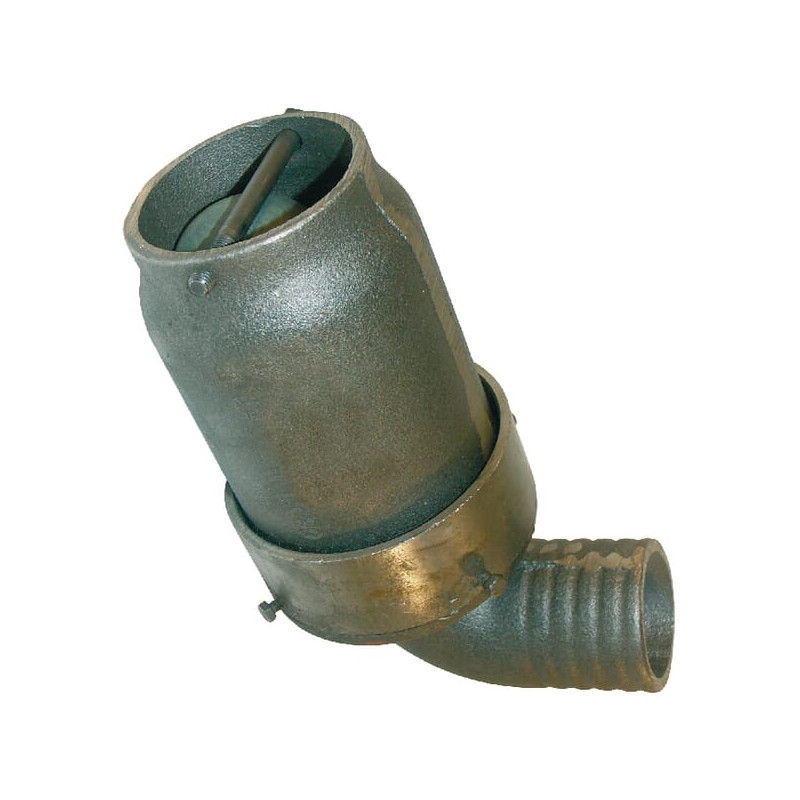

Zawór przelewowy 80 mm BP

Zawór przelewowy 80 mm BP – oryginalna część Battioni Pagani

Zawór przelewowy o symbolu 202D to kluczowy element systemów hydraulicznych i instalacji pompowych marki Battioni Pagani. Produkt został zaprojektowany z myślą o wysokiej wydajności i niezawodności w wymagających warunkach pracy, typowych dla branży rolniczej oraz przemysłowej. Dzięki precyzyjnej konstrukcji zapewnia stabilne parametry przepływu oraz skuteczne zabezpieczenie instalacji przed nadmiernym wzrostem ciśnienia.

Jako oryginalna część zamienna (numer katalogowy 5061-202D), zawór ten gwarantuje pełną kompatybilność z pompami i agregatami Battioni Pagani. Jego solidna budowa oraz zastosowane materiały wpływają na długą żywotność komponentu, co przekłada się na niższe koszty eksploatacji i mniejszą częstotliwość serwisowania.

Specyfikacja techniczna i wymiary

Kluczowym parametrem użytkowym tego zaworu jest jego wydajność przepływowa. Model ten obsługuje strumień cieczy w zakresie od 5000 do 8000 litrów na minutę, co czyni go odpowiednim rozwiązaniem do zastosowań wymagających dużego natężenia przepływu. Przyłącze wężowe o średnicy 80 mm umożliwia szybki i szczelny montaż przewodów transportujących medium robocze.

Poniżej przedstawiamy szczegółowe wymiary geometryczne zaworu, które są istotne podczas procesu integracji z istniejącą instalacją lub projektowania nowego układu:

• Średnica przyłącza (tuleja): 80 mm
• Średnica zewnętrzna (D): 162 mm
• Wymiar E: 170 mm
• Wysokość całkowita (B): 315 mm
• Wysokość części dolnej (C): 197 mm
• Długość od tulei węża do linii środkowej (A): 125 mm
• Waga: 9,6 kg

Konstrukcja i sposób montażu

Zawór przelewowy 202D wyróżnia się przemyślaną konstrukcją zabezpieczającą. Został wyposażony w system zabezpieczenia oparty na sworzniu oraz uszczelnieniu typu O-ring. Rozwiązanie to zapewnia hermetyczność połączeń i chroni przed wyciekami cieczy nawet przy pracy pod dużym obciążeniem hydraulicznym.

Proces instalacji wymaga trwałego połączenia z zbiornikiem lub ramą urządzenia. Montaż odbywa się poprzez przyspawanie specjalnego pierścienia do zbiornika, co gwarantuje sztywność i odporność na drgania oraz wibracje generowane podczas pracy pompy. Taka metoda mocowania jest standardem w profesjonalnych aplikacjach, gdzie niezawodność połączenia jest priorytetem.

Zastosowanie i korzyści

Zawór ten znajduje zastosowanie głównie w agregatach opryskiwaczy, systemach nawadniania oraz innych urządzeniach wykorzystujących pompy Battioni Pagani. Jego rolą jest utrzymanie bezpiecznego poziomu ciśnienia w układzie poprzez odprowadzenie nadmiaru cieczy z powrotem do zbiornika lub na zewnątrz układu, gdy ciśnienie przekroczy wartości znamionowe.

Wybierając oryginalny zawór przelewowy BP, zyskujesz pewność, że parametry techniczne urządzenia będą zgodne z projektem producenta. Precyzyjne wykonanie elementów wewnętrznych zapewnia płynną pracę bez zacięć, a odporność na zużycie mechaniczne pozwala na wielosezonową eksploatację bez konieczności częstych interwencji serwisowych.
