Zawór trójdrożny 6"

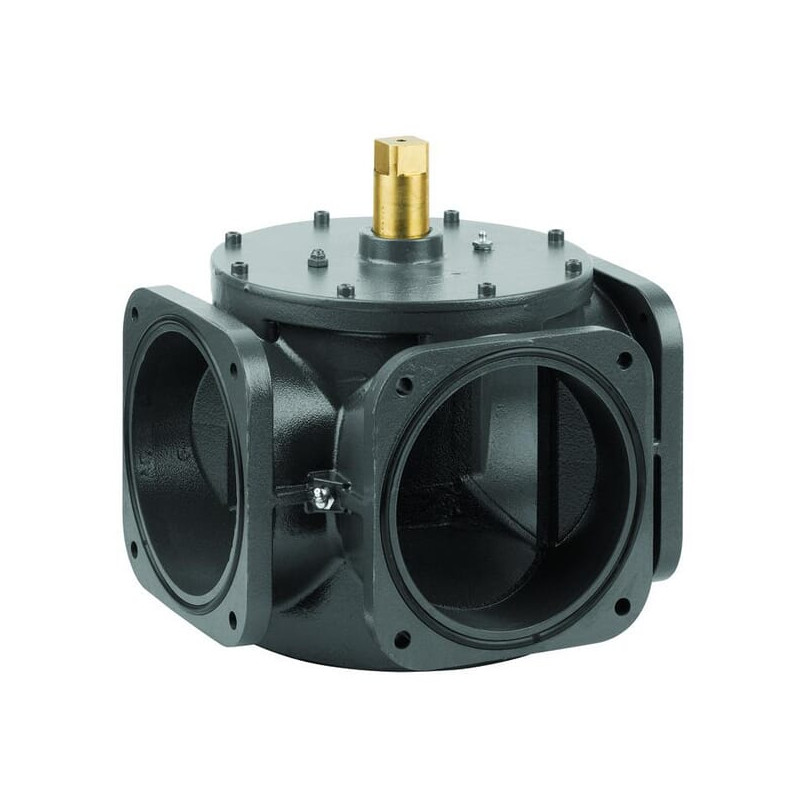

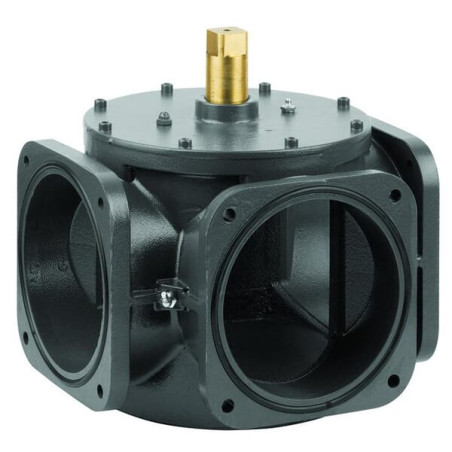

Zawór trójdrożny 6" MZ – precyzyjna regulacja przepływu w instalacjach rolniczych

Zawór trójdrożny marki MZ to solidne rozwiązanie techniczne przeznaczone do systemów przesyłu cieczy, gdzie wymagana jest zmiana kierunku przepływu lub dystrybucja medium do różnych odbiorników. Produkt oznaczony referencją ARZO0024150000 został zaprojektowany z myślą o trwałości i łatwości obsługi w warunkach gospodarki rolnej oraz przemysłowej. Jego konstrukcja opiera się na sprawdzonym mechanizmie zasuwy ręcznej, co gwarantuje szczelność i precyzyjne sterowanie przepływem.

Konstrukcja i sposób działania

Kluczowym elementem tego zaworu jest mechanizm zasuwy o nominalnej średnicy otworu wynoszącej 6 cali (150 mm). Dzięki zastosowaniu dźwigni ręcznej, operator ma bezpośrednią kontrolę nad stopniem otwarcia zaworu. Dźwignia charakteryzuje się ergonomicznymi wymiarami – jej dłuższa część ma 325 mm, co zapewnia odpowiednią dźwignię siły przy przełączaniu pozycji, nawet przy dużym ciśnieniu w instalacji. Rozstaw otworów montażowych dźwigni w poziomie wynosi 25 mm, co ułatwia ewentualną rozbudowę o dodatkowe elementy sterujące lub blokady.

Zawór posiada trzy przyłącza, co pozwala na realizację funkcji mieszania lub rozdzielania strumienia cieczy. Cztery pozycje robocze oferują elastyczność w konfiguracji systemu hydraulicznego, umożliwiając szybkie przełączanie między różnymi wariantami przepływu bez konieczności demontażu elementów instalacji.

Parametry przyłączy kołnierzowych

Instalacja zaworu odbywa się za pomocą połączeń kołnierzowych, które zapewniają wysoką szczelność i odporność na drgania oraz zmiany ciśnienia. Przyłącza są dostosowane do standardowych rur o średnicy nominalnej 6 cali. Istotnym aspektem montażowym są wymiary otworów montażowych na kołnierzach:

• Średnica śrub/otworów montażowych głównego kołnierza wynosi 13 mm.
• Średnica śrub/otworów montażowych drugiego kołnierza wynosi 6 mm.

Takie zróżnicowanie wymaga dokładnego dopasowania odpowiednich śrub i uszczelek podczas montażu, aby zapewnić pełną integralność połączenia. Kołnierzowa metoda łączenia jest szczególnie polecana w instalacjach, gdzie przewiduje się częste przeglądy lub konserwację, ponieważ umożliwia szybki demontaż bez cięcia rur.

Wymiary gabarytowe i montażowe

Przed zakupem warto zweryfikować dostępność miejsca w istniejącej instalacji. Zawór charakteryzuje się kompaktową, a jednocześnie masywną budową. Poniżej znajdują się kluczowe wymiary zewnętrzne istotne dla projektanta lub instalatora:

• Szerokość całkowita (F): 305 mm – określa przestrzeń wymaganą w poziomie.
• Wysokość całkowita: 184 mm – istotna przy montażu w przestrzeniach ograniczonych pionowo.
• Odległość od środka otworu zasuwy do podstawy (S): 152,5 mm – kluczowy wymiar dla wysokości posadowienia zaworu.
• Dystans od środka otworu zasuwy do górnego końca (przy zasuwie zamkniętej): 189 mm – pozwala oszacować całkowitą wysokość roboczą mechanizmu.

Zastosowanie i korzyści

Zawór trójdrożny MZ znajduje zastosowanie w systemach nawadniania, rozprowadzania gnojowicy, cieczy technologicznych oraz w procesach przemysłowych wymagających kierowania medium do różnych zbiorników lub linii produkcyjnych. Jego głównymi zaletami są:

• Trwałość: Solidna konstrukcja przystosowana do pracy w trudnych warunkach.
• Ergonomia: Długa dźwignia ułatwia obsługę ręczną.
• Uniwersalność: Trzy przyłącza i cztery pozycje robocze dają szerokie możliwości konfiguracji hydrauliki.
• Łatwość serwisu: Połączenia kołnierzowe upraszczają demontaż i czyszczenie wnętrza zaworu.

Produkt jest dostępny jako nowy, fabrycznie zapakowany element wyposażenia. Jednostką sprzedaży jest sztuka. Wybierając zawór MZ, inwestujesz w niezawodny element armatury, który przez lata będzie spełniał swoją funkcję bez awarii.
