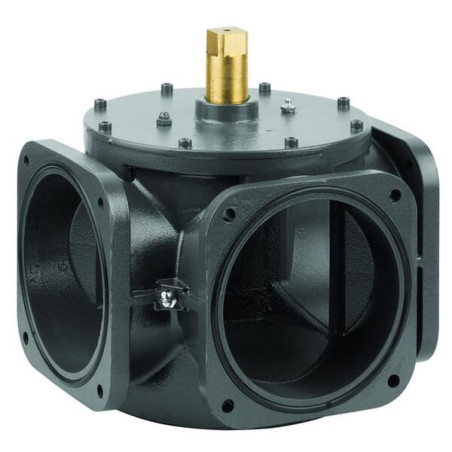

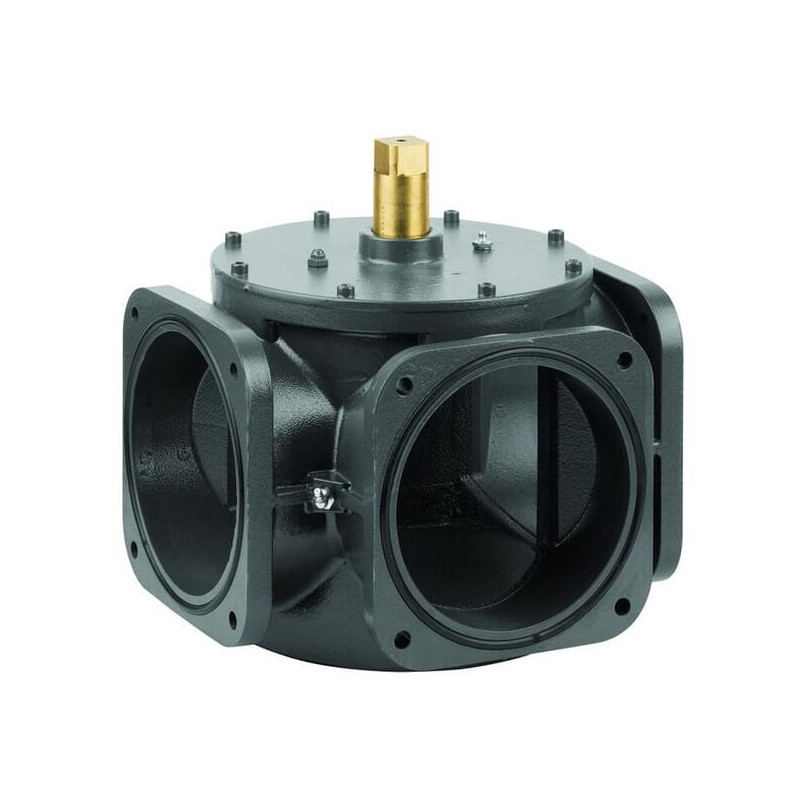

Zawór trójdrożny 8"

Zawór trójdrożny 8" MZ – precyzyjna regulacja przepływu w instalacjach rolniczych

Zawór trójdrożny marki MZ to profesjonalne rozwiązanie dedykowane do systemów nawadniania i dystrybucji cieczy w rolnictwie oraz przemyśle. Urządzenie zostało zaprojektowane z myślą o trwałości i łatwości obsługi, co czyni je niezastąpionym elementem w instalacjach wymagających elastycznego kierowania strumieniem medium. Dzięki zastosowaniu kołnierzowych przyłączy, montaż zaworu jest stabilny i szczelny, co gwarantuje bezawaryjną pracę nawet przy intensywnym użytkowaniu.

Kluczową cechą tego modelu jest ręczne sterowanie za pomocą dźwigni, co pozwala operatorowi na szybkie i precyzyjne przełączanie kierunków przepływu bez konieczności stosowania dodatkowych siłowników czy automatyki. Konstrukcja zaworu umożliwia pracę w trzech pozycjach, co zapewnia pełną kontrolę nad dystrybucją cieczy w rozbudowanych systemach rur.

Specyfikacja techniczna i parametry konstrukcyjne

Prezentowany zawór charakteryzuje się dużą średnicą nominalną, co przekłada się na wysoką wydajność przepustową. Poniżej znajdują się szczegółowe dane techniczne potwierdzające jakość wykonania i wymiary montażowe urządzenia:

• Typ zaworu: Zawór ręczny trójdrożny
• Marka: MZ
• Średnica nominalna (DN): 8 cal (180 mm)
• Typ przyłącza: Kołnierz
• Ilość przyłączy: 3
• Ilość pozycji roboczych: 4
• Typ napędu: Dźwignia ręczna

Wymiary montażowe i gabaryty

Prawidłowy dobór armatury wymaga uwzględnienia nie tylko średnicy przepływu, ale także wymiarów zewnętrznych oraz rozstawu otworów montażowych. Poniższe parametry pozwalają na precyzyjne dopasowanie zaworu do istniejącej instalacji:

• Szerokość całkowita (F): 360 mm
• Wysokość całkowita: 228 mm
• Odległość od środka otworu zasuwy do podstawy (S): 180 mm
• Dystans od środka otworu zasuwy do górnego końca (przy zasuwie zamkniętej): 220,5 mm
• Rozstaw otworów montażowych dźwigni (poziomy, Q): 34 mm

Kołnierze i mocowanie

Zawór wyposażony jest w kołnierze dostosowane do standardowych wymagań montażowych. Istotne są tutaj średnice otworów na śruby mocujące, które warunkują kompatybilność z przeciwnikami kołnierzowymi w rurociągu:

• Średnica śrub/otworów montażowych kołnierza (d): 13 mm
• Średnica śrub/otworów montażowych kołnierza 2 (N): 8 mm

Dzięki tak zdefiniowanym parametrom montażowym, zawór trójdrożny MZ 8" integruje się z większością standardowych systemów rurociągowych stosowanych w dużych gospodarstwach rolnych oraz zakładach przetwórczych. Solidna konstrukcja i intuicyjna obsługa dźwignią ręczną sprawiają, że jest to inwestycja na lata, zapewniająca niezawodność w kluczowych momentach sezonu wegetacyjnego.
