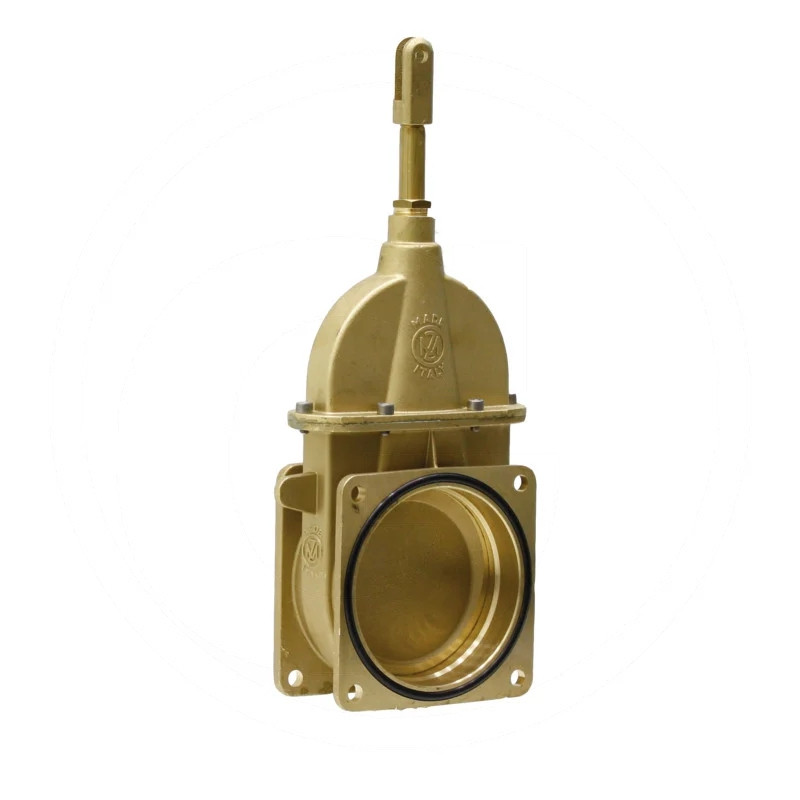

Zawuwa 6"-0074, 150X150 M12

Zasuwa klinowa MZ 6" – niezawodność i precyzja wykonania

Zasuwa klinowa oznaczona symbolem ARZO0074150000 to profesjonalny element armatury przemysłowej, zaprojektowany z myślą o wymagających instalacjach. Produkt marki MZ, dostępny w ofercie pod numerem katalogowym 4057F2150000, charakteryzuje się solidną konstrukcją i precyzyjnym wykonaniem, co gwarantuje długotrwałą bezawaryjną pracę. Jest to rozwiązanie typu kołnierz-kołnierz, idealne do montażu w systemach przesyłowych, gdzie kluczowa jest szczelność oraz odporność na zmienne warunki eksploatacyjne.

Specyfikacja techniczna i wymiary

Kluczowym parametrem tej zasuwy jest jej nominalna szerokość wynosząca 6 cali, co w przeliczeniu na system metryczny daje 145 mm. Konstrukcja została zoptymalizowana pod kątem standardowych wymagań instalacyjnych, oferując konkretne wymiary montażowe, które należy uwzględnić przy projektowaniu układu rurowego. Wysokość całkowita urządzenia wynosi 400 mm, przy czym wysokość korpusu to 324 mm. Długość całkowita zasuwy to 180 mm, a odległość między otworami montażowymi (rozstaw) wynosi 150 mm.

Szczegółowe dane wymiarowe pozwalają na precyzyjne dopasowanie elementu do istniejącej infrastruktury:

• Średnica nominalna (Ø): 145 mm
• Szerokość nominalna: 6" (145 mm)
• Wysokość całkowita (H): 400 mm
• Wysokość korpusu (h): 324 mm
• Długość całkowita (L): 180 mm
• Długość L1: 107,5 mm
• Rozstaw otworów (l): 150 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw F: 90 mm
• Typ przyłącza: Kołnierz – Kołnierz

Zastosowanie i warunki pracy

Zasuwa typu 0074, zwana również suwakową, przeznaczona jest do odcinania przepływu medium w rurociągach. Ze względu na swoją konstrukcję klinową, zapewnia doskonałe uszczelnienie przy pełnym zamknięciu. Produkt jest przystosowany do pracy w szerokim zakresie temperatur, od -15°C do +80°C, co czyni go uniwersalnym wyborem dla wielu gałęzi przemysłu, w tym rolnictwa, przetwórstwa czy instalacji wodno-kanalizacyjnych.

Maksymalne ciśnienie robocze, jakie wytrzyma ta zasuwa, wynosi 2,5 bara. Jest to wartość, którą należy bezwzględnie respektować podczas eksploatacji, aby zachować integralność systemu i bezpieczeństwo obsługi. Brak mechanizmu obsługi zasuwy w standardzie oznacza, że element ten może być integrowany z różnymi rodzajami napędów lub obsługiwany ręcznie w zależności od indywidualnych potrzeb instalacji.

Korzyści płynące z wyboru produktu MZ

Wybierając zasuwę MZ o numerze porównawczym Menke 25971, inwestujesz w sprawdzoną jakość. Producent dba o to, by każdy element spełniał rygorystyczne normy techniczne. Główne zalety tego modelu to:

• Trwałość: Solidne wykonanie odporne na zużycie mechaniczne.
• Uniwersalność: Możliwość pracy w temperaturach od -15°C do +80°C.
• Łatwość montażu: Standardowe przyłącza kołnierzykowe ułatwiają integrację z istniejącymi rurociągami.
• Precyzja: Dokładne wymiary zapewniające szczelność połączenia.

Produkt dostępny jest w stanie nowym, gotowy do immediatej instalacji. Dzięki zachowaniu wszystkich parametrów technicznych zgodnych z normami branżowymi, zasuwa ARZO0074150000 stanowi niezawodne wsparcie dla systemów wymagających kontrolowanego przepływu mediów.
