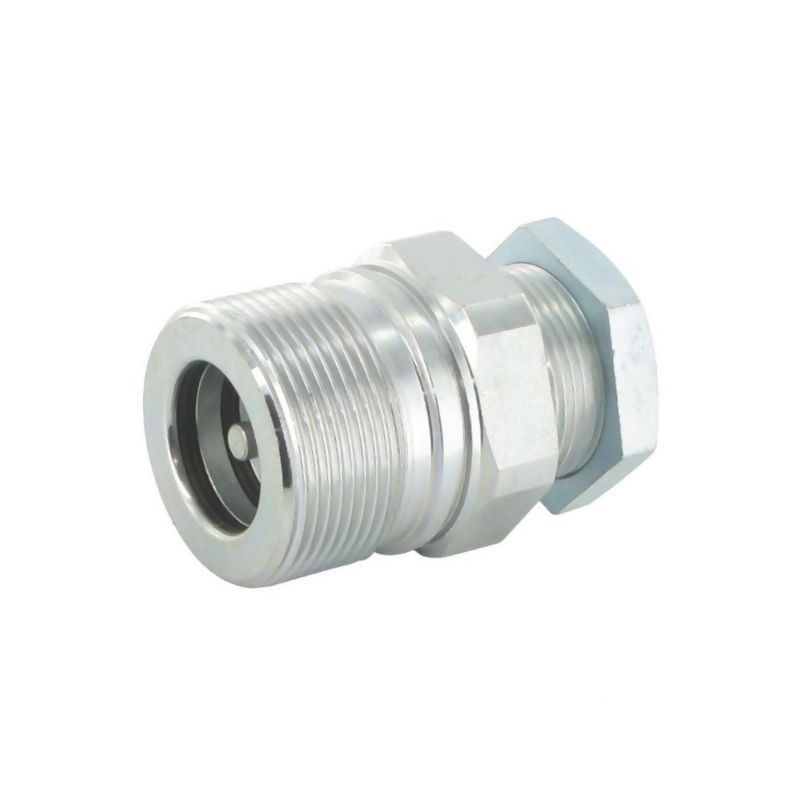

Złącze VCR1M – profesjonalne przyłącze grodziowe do hydrauliki siłowej

Złącze o symbolu VCR1M to specjalistyczny element instalacji hydraulicznych, zaprojektowany z myślą o wymagających zastosowaniach w transporcie ciężkim i przemyśle. Produkt ten stanowi kluczowy komponent systemów przesyłu cieczy pod wysokim ciśnieniem, zapewniając szczelność i trwałość połączeń w warunkach intensywnego użytkowania. Dzięki precyzyjnemu wykonaniu i zastosowaniu standardowych gwintów calowych, złącze idealnie współpracuje z popularnymi wężami i armaturą hydrauliczną.

Zastosowanie w transporcie i przemyśle

Głównym obszarem zastosowania złącza VCR1M są pojazdy użytkowe oraz maszyny przemysłowe. Jest ono nieodzownym elementem w konstrukcjach przeznaczonych do:

• Samochodów ciężarowych,
• Transportu masowego materiałów sypkich,
• Transportu zbiornikowego (cysterny).

Jako przyłącze grodziowe, element ten umożliwia szybkie i bezpieczne podłączanie węży hydraulicznych do systemów pokładowych lub stacjonarnych, co jest kluczowe przy operacjach załadunkowych i rozładunkowych. Jego konstrukcja pozwala na utrzymanie stabilności połączenia nawet przy występowaniu wibracji charakterystycznych dla pracy silników i układów jezdnych pojazdów ciężarowych.

Kluczowe parametry techniczne i wydajność

Złącze VCR1M charakteryzuje się imponującymi parametrami wytrzymałościowymi, które pozwalają na jego stosowanie w systemach wysokociśnieniowych. Nominalne ciśnienie robocze wynosi aż 300 BAR (klasa CH1), co czyni je odpowiednim do zasilania siłowników hydraulicznych, pomp oraz innych mechanizmów wymagających dużej mocy.

Wydajność przepływu medium przez złącze sięga maksymalnie 120 l/min, co zapewnia szybkie napełnianie lub opróżnianie układów hydraulicznych bez znaczących strat ciśnienia. Taka charakterystyka przepływu jest niezbędna w aplikacjach, gdzie czas cyklu pracy ma bezpośredni wpływ na efektywność operacji logistycznych.

Specyfikacja wymiarowa i montażowa

Poprawny dobór złącza wymaga uwzględnienia jego wymiarów geometrycznych oraz typu gwintu. Produkt VCR1M wyposażony jest w gwint M 1 1/4 cala BSP, który jest standardem w wielu instalacjach przemysłowych. Dodatkowo, po stronie przyłącza wężowego występuje gwint G2 1 cal BSP L (lewy), co należy wziąć pod uwagę podczas kompletowania zestawu montażowego.

Dla ułatwienia montażu i konserwacji, złącze posiada określone wymiary kluczowe:

• Rozwartość klucza: 55 mm – umożliwia pewne dokręcenie przy użyciu standardowych narzędzi warsztatowych,
• Długość całkowita (L): 148 mm,
• Wymiar F (F): 53,60 mm,
• Wymiar C (C): 83 mm.

Dokładne zachowanie tych wymiarów jest istotne przy projektowaniu rozmieszczenia armatury w ciasnych przestrzeniach montażowych pojazdów lub maszyn.

Jakość i niezawodność

Złącze VCR1M to produkt nowy, dostarczany w stanie gotowym do montażu. Jego konstrukcja spełnia rygorystyczne normy techniczne, co gwarantuje długą żywotność nawet przy częstym rozłączaniu i podłączaniu przewodów. Inwestycja w wysokiej jakości osprzęt hydrauliczny, taki jak prezentowane złącze, przekłada się na mniejsze ryzyko awarii, wycieków oleju hydraulicznego oraz przestojów w pracy floty transportowej.
