Złącze BA, 1/4"BSP-11/16"ORFS

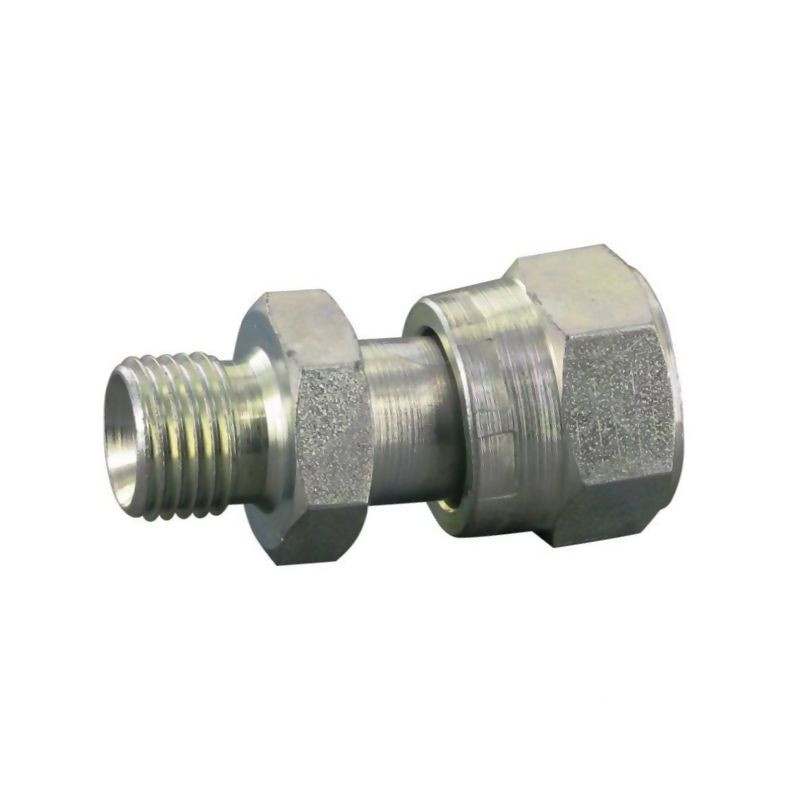

Złącze hydrauliczne BA 1/4" BSP - 11/16" ORFS Burnett & Hillman

Prezentowane złącze hydrauliczne typu BA, oznaczone referencją VNBOW1104, to wysokiej klasy komponent produkcji firmy Burnett & Hillman. Element ten został zaprojektowany z myślą o zastosowaniach w systemach hydraulicznych wymagających wysokiej szczelności i odporności na ekstremalne warunki pracy. Produkt łączy w sobie dwa różne standardy przyłączeniowe, co czyni go uniwersalnym rozwiązaniem w nowoczesnych instalacjach maszyn rolniczych, budowlanych oraz przemysłowych.

Konstrukcja i standardy wykonania

Złącze wykonane jest z wytrzymałej stali, co gwarantuje jego mechaniczną odporność na uszkodzenia oraz długotrwałą eksploatację. Powierzchnia elementu poddana została procesowi galwanizacji, który skutecznie chroni materiał przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy chemikalia stosowane w rolnictwie.

Kluczowym aspektem technicznym tego produktu jest zgodność z normą SAE J1463. Dotyczy to zarówno samej uszczelki, jak i ogólnych parametrów wykonania złącza. Norma ta zapewnia standaryzację wymiarów i właściwości, co ułatwia montaż oraz wymianę elementów w systemach hydraulicznych zgodnych z międzynarodowymi standardami.

Parametry techniczne i przyłącza

Złącze charakteryzuje się hybrydową konstrukcją przyłączeniową, łączącą popularny gwint rurowy z płaskim uszczelnieniem ORFS:

• Przyłącze 1: Gwint zewnętrzny BSP o średnicy 1/4 cala. Jest to standardowy gwint rurowy, powszechnie stosowany w europejskich instalacjach hydraulicznych.
• Przyłącze 2: Nakrętka ORFS (O-Ring Face Seal) o średnicy gwintu 11/16 cala. System ORFS wykorzystuje uszczelkę typu O-ring, która zapewnia doskonałą szczelność nawet przy wysokich wibracjach i zmiennych obciążeniach.
• Ciśnienie nominalne: Element przystosowany jest do pracy pod ciśnieniem aż do 380 BAR, co kwalifikuje go do zastosowań w układach wysokociśnieniowych.
• Materiał: Stal galwanizowana.

Zastosowanie i korzyści

Złącza serii BA od Burnett & Hillman znajdują szerokie zastosowanie w hydraulice siłowej. Dzięki połączeniu gwintu BSP z technologią ORFS, produkt ten idealnie sprawdza się tam, gdzie konieczne jest połączenie starszych lub standardowych instalacji rurowych z nowoczesnymi komponentami wyposażonymi w porty płaskie z uszczelnieniem elastomerowym.

Wysokie ciśnienie robocze na poziomie 380 BAR pozwala na bezpieczne wykorzystanie złącza w ciężkim sprzęcie rolniczym, takim jak ciągniki czy kombajny, a także w maszynach budowlanych i leśnych. Galwanizowana powierzchnia dodatkowo wydłuża żywotność komponentu w trudnych warunkach atmosferycznych.

Dane techniczne w skrócie:

• Producent: Burnett & Hillman
• Symbol/Nr katalogowy: VNBOW1104
• Rodzaj: Złącze BA
• Gwint zewnętrzny: 1/4" BSP
• Nakrętka: 11/16" ORFS
• Ciśnienie nominalne: 380 BAR
• Norma: SAE J1463
• Materiał: Stal galwanizowana
