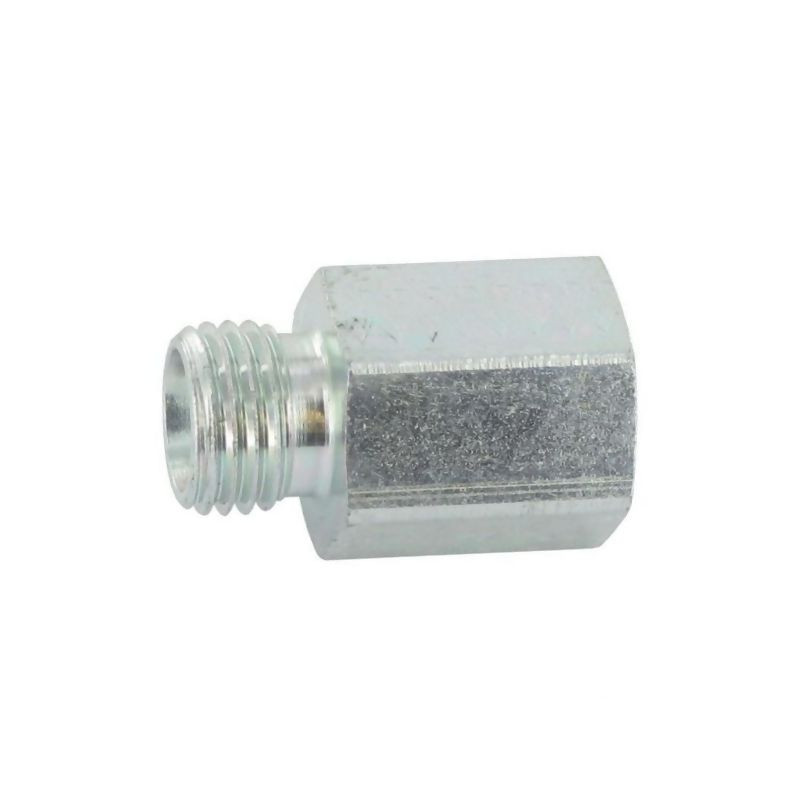

Złącze BA, GZ M20x1,5 -M20x1,5 12S-12S

Złącze hydrauliczne BA Voss – precyzja i bezpieczeństwo w instalacjach

Złącze typu BA marki Voss, oznaczone referencją GAS12SM18, to profesjonalny element łączący przeznaczony do zastosowań w systemach hydraulicznych wymagających wysokiej szczelności i odporności na ekstremalne warunki pracy. Produkt został zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia proces montażu i redukuje czas potrzebny na instalację.

Kluczową zaletą tego rozwiązania jest minimalizacja ryzyka wycieku, co jest krytyczne w układach pracujących pod wysokim ciśnieniem. Złącze charakteryzuje się dużą odpornością na korozję dzięki zastosowaniu wysokiej jakości obróbki powierzchniowej cynk/nikiel, co zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi i wydłuża żywotność komponentu.

Specyfikacja techniczna i parametry

Prezentowane złącze należy do serii S i jest dedykowane do rur o średnicy 12 mm (oznaczenie 12S). Konstrukcja opiera się na gwincie metrycznym M20x1,5, gdzie zarówno strona gwintu zewnętrznego, jak i nakrętki posiadają ten sam skok i wymiar, co zapewnia pełną kompatybilność z elementami systemu Voss oraz innymi komponentami zgodnymi z normą.

Element ten wyróżnia się imponującą wytrzymałością na ciśnienie. Maksymalne ciśnienie robocze wynosi aż 630 BAR, co kwalifikuje go do stosowania w najbardziej obciążonych układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych.

Wymiary i dane montażowe

Dla zapewnienia prawidłowego doboru narzędzi i przestrzeni montażowej, kluczowe wymiary złącza przedstawiają się następująco:

• Średnica rury (d1): 12 mm
• Gwint (d2): M20x1,5 mm (średnica 18 mm, skok 1,50 mm)
• Długość całkowita (lg): 35 mm
• Długość gwintu (K): 17,0 mm
• Rozwartość klucza (S1 i S2): 24 mm (oba końce)
• Wymiar i: 17 mm
• Wymiar l2: 27,5 mm
• Wymiar dy (Y): 8 mm

Dzięki standaryzowanym rozmiarom kluczy (24 mm po obu stronach), montaż złącza jest ergonomiczny i nie wymaga stosowania nietypowych narzędzi. Precyzyjne wykonanie gwintu oraz uszczelnienie zapewniają stabilność połączenia nawet przy dynamicznych zmianach ciśnienia w układzie.

Zastosowanie i korzyści

Złącze BA Voss GAS12SM18 znajduje szerokie zastosowanie w przemyśle, szczególnie w sektorze motoryzacyjnym, rolniczym oraz przy budowie maszyn specjalistycznych. Jest idealnym wyborem tam, gdzie priorytetem jest niezawodność i bezpieczeństwo eksploatacji.

Główne korzyści płynące z wyboru tego produktu to:

• Bezpośrednia kompatybilność z metrycznymi nakrętkami węża.
• Wysoka odporność korozyjna dzięki powłoce cynk/nikiel.
• Zdolność do pracy pod ciśnieniem do 630 BAR.
• Łatwość montażu dzięki standardowym rozmiarom kluczy.
• Gwarancja szczelności i braku wycieków w prawidłowo wykonanym połączeniu.

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w profesjonalnych systemach hydraulicznych.
