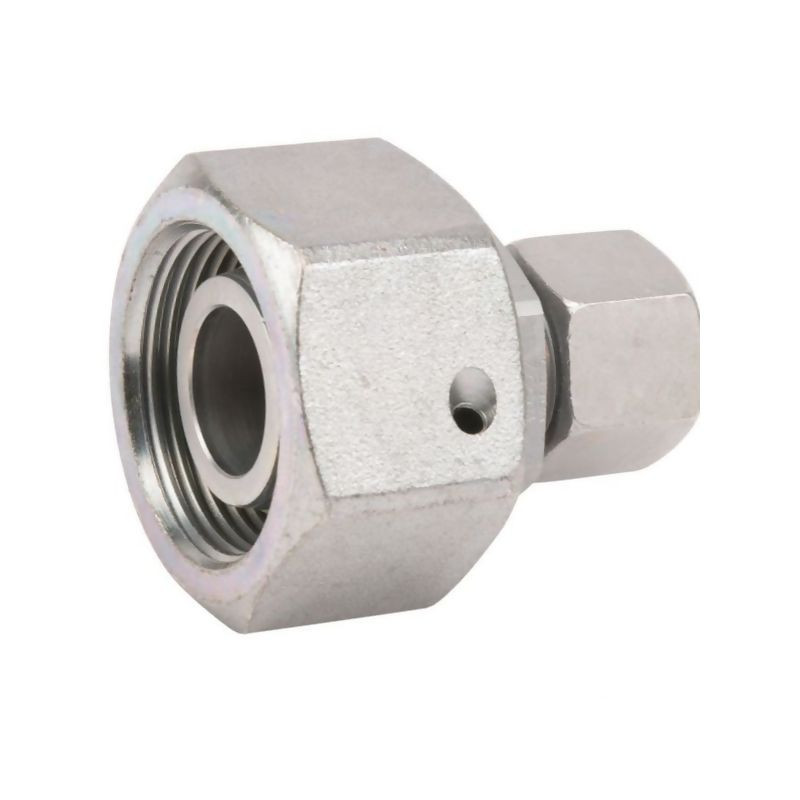

Złącze BA, GZ M20x1,5 -M36x2,0 12S-25S

Złącze hydrauliczne BA Voss – precyzja i szczelność w instalacjach

Złącze BA o referencji REDVD2512S to profesjonalny komponent systemu rurowego marki Voss, zaprojektowany do pracy w wymagających warunkach przemysłowych. Element ten stanowi kluczowe ogniwo w budowie przewodów hydraulicznych, zapewniając niezawodne połączenie rur o różnych średnicach przy zachowaniu wysokiego standardu szczelności. Produkt jest dostarczany jako wstępnie zmontowany pierścień samouszczelniający, co znacząco ułatwia i przyspiesza proces instalacji, minimalizując ryzyko błędów montażowych.

Konstrukcja złącza opiera się na sprawdzonej technologii DIN 2353 z stożkiem uszczelniającym oraz pierścieniem zgodnym z normą DIN 3865. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce powierzchniowej (cynk/nikiel), złącze charakteryzuje się dużą odpornością na korozję i długą żywotnością nawet w środowiskach narażonych na działanie wilgoci i czynników chemicznych.

Kluczowe cechy techniczne i konstrukcyjne

Złącze typu BA umożliwia połączenie rury o średnicy zewnętrznej 12 mm (seria S) z rurą o średnicy 25 mm (seria S). Jest to rozwiązanie idealne dla systemów, w których konieczna jest zmiana przekroju przewodu przy zachowaniu integralności układu hydraulicznego. Produkt wyposażony jest w gwint zewnętrzny M20x1,5 oraz nakrętkę M36x2,0, co zapewnia kompatybilność ze standardowymi elementami instalacji metrycznych.

Istotnym elementem konstrukcyjnym jest pierścień zacinający ES2PLUS oraz miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR). Taka konfiguracja gwarantuje skuteczne uszczelnienie przy nominalnym ciśnieniu roboczym aż do 420 bar, zgodnie z normą DIN 2401. Montaż z ogranicznikiem końcowym dodatkowo zwiększa bezpieczeństwo eksploatacji, redukując ryzyko wycieku medium hydraulicznego.

Parametry wymiarowe i montażowe

Dla zapewnienia poprawnego doboru narzędzi i przestrzeni montażowej, złącze posiada ściśle określone wymiary geometryczne. Kluczowe wymiary obejmują:

• Średnica rury D1: 25 mm
• Średnica rury D2: 12 mm
• Długość L1: 38 mm
• Długość L2: 54,00 mm
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2 (drugi koniec): 24 mm
• Rozwartość klucza S3: 46 mm

Precyzja wykonania tych wymiarów jest zgodna z rygorystycznymi standardami producenta Voss, co umożliwia łatwą wymianę elementów w istniejących instalacjach oraz bezproblemową integrację z nowymi projektami.

Zastosowanie i opcje konfiguracyjne

Złącze BA znajduje szerokie zastosowanie w przemyśle maszynowym, motoryzacyjnym oraz w sektorze rolniczym, wszędzie tam, gdzie wymagana jest wysoka niezawodność układów hydraulicznych. Standardowo produkt wyposażony jest w uszczelkę z kauczuku nitrylowego, która doskonale sprawdza się w pracy z olejami hydraulicznymi na bazie mineralnej.

Dla zastosowań specjalistycznych, producent oferuje możliwość konfiguracji produktu na zamówienie. Dostępne są wersje wykonane ze stali szlachetnej, które zapewniają jeszcze wyższą odporność korozyjną, oraz opcja zastosowania uszczelki z Vitonu. Uszczelki Vitonowe są niezbędne w aplikacjach wymagających odporności na wysokie temperatury oraz agresywne media chemiczne, rozszerzając zakres zastosowań tego złącza poza standardowe warunki pracy.

Wybierając złącze Voss REDVD2512S, inwestujesz w komponent, który łączy w sobie łatwość montażu, wysoką wytrzymałość mechaniczną i potwierdzoną normami bezpieczeństwo eksploatacji.
