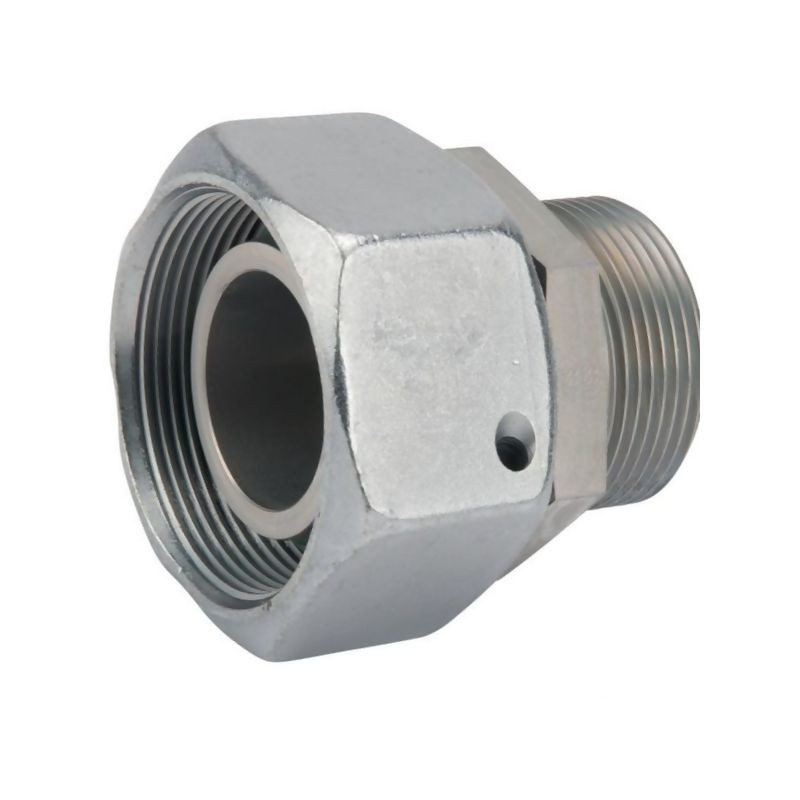

Złącze BA, GZ M42x,2,0 -M52x2,0 30S-38S

Złącze hydrauliczne BA Voss – precyzja i wytrzymałość w instalacjach wysokiego ciśnienia

Złącze BA marki Voss, oznaczone indeksem REDSD3830S, to profesjonalny element łączący przeznaczony do budowy szczelnych i bezpiecznych instalacji hydraulicznych. Produkt został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie kluczowa jest odporność na wysokie ciśnienie oraz stabilność połączenia. Złącze typu BA (gwint metryczny na gwint metryczny) umożliwia łączenie przewodów hydraulicznych o różnych średnicach, zapewniając przy tym wysoką szczelność dzięki zastosowaniu stożka uszczelniającego zgodnego z normą DIN 2353.

Konstrukcja złącza opiera się na sprawdzonym systemie uszczelnienia z miękkim pierścieniem z kauczuku nitrylowego (NBR), co gwarantuje niezawodną pracę w standardowych warunkach eksploatacyjnych. Dla zastosowań wymagających zwiększonej odporności chemicznej lub termicznej, producent oferuje możliwość wykonania złącza ze stali szlachetnej oraz zastosowania uszczelki z materiału Viton na specjalne zamówienie.

Specyfikacja techniczna i parametry pracy

Złącze charakteryzuje się wysokimi parametrami wytrzymałościowymi. Nominalne ciśnienie robocze (PN) wynosi 400 BAR, przy czym konstrukcja jest testowana i dostosowana do pracy w systemach o ciśnieniu do 420 BAR zgodnie z normą DIN 2401. Jest to rozwiązanie idealne dla układów hydraulicznych pracujących pod dużym obciążeniem, takich jak maszyny rolnicze, sprzęt budowlany czy linie produkcyjne.

Element wykonany jest z materiału poddanego obróbce powierzchniowej cynk/nikiel, co zapewnia dużą odporność na korozję i wydłuża żywotność komponentu w trudnych warunkach atmosferycznych i roboczych. Waga jednostkowa produktu to 63,6 kg, co wskazuje na masywną, przemysłową konstrukcję gotową do intensywnego użytkowania.

Wymiary i kompatybilność

Złącze BA REDSD3830S jest dedykowane do łączenia rur o średnicach zewnętrznych 38 mm oraz 30 mm (seria S). Dokładne wymiary pozwalają na precyzyjne dopasowanie do istniejących instalacji:

• Średnica rury D1: 38 mm
• Średnica rury D2: 30 mm
• Gwint zewnętrzny: M42x2,0
• Nakrętka: M52x2,0
• Długość L1: 49 mm
• Długość L2: 75,50 mm
• Rozwartość klucza S1: 50 mm
• Rozwartość klucza S2: 50 mm
• Rozwartość klucza S3: 60 mm

Standard uszczelnienia obejmuje stożek uszczelniający i pierścień samouszczelniający zgodny z DIN 3865, co ułatwia montaż i zapewnia powtarzalność parametrów szczelności przy każdorazowym demontażu i ponownym montażu.

Zastosowanie i korzyści

Złącza hydrauliczne Voss są synonimem jakości w branży fluid power. Wybór modelu REDSD3830S przynosi konkretne korzyści:

• Bezpieczeństwo: Wysoka odporność na ciśnienie do 420 BAR minimalizuje ryzyko awarii.
• Uniwersalność: Możliwość łączenia rur o różnych średnicach (38S-30S) w jednym elemencie.
• Odporność na korozję: Powłoka cynk/nikiel chroni przed czynnikami zewnętrznymi.
• Elastyczność: Opcja dostosowania materiału (stal szlachetna) i uszczelki (Viton) do specyficznych wymagań projektu.

Produkt dostępny jest od ręki w ilości sztukowej. W przypadku nietypowych zastosowań, gdzie wymagana jest odporność na agresywne media lub ekstremalne temperatury, warto rozważyć konfigurację na zamówienie z uszczelnieniem Viton.
