Złącze BB 1/2"BSP- 3/4"BSP

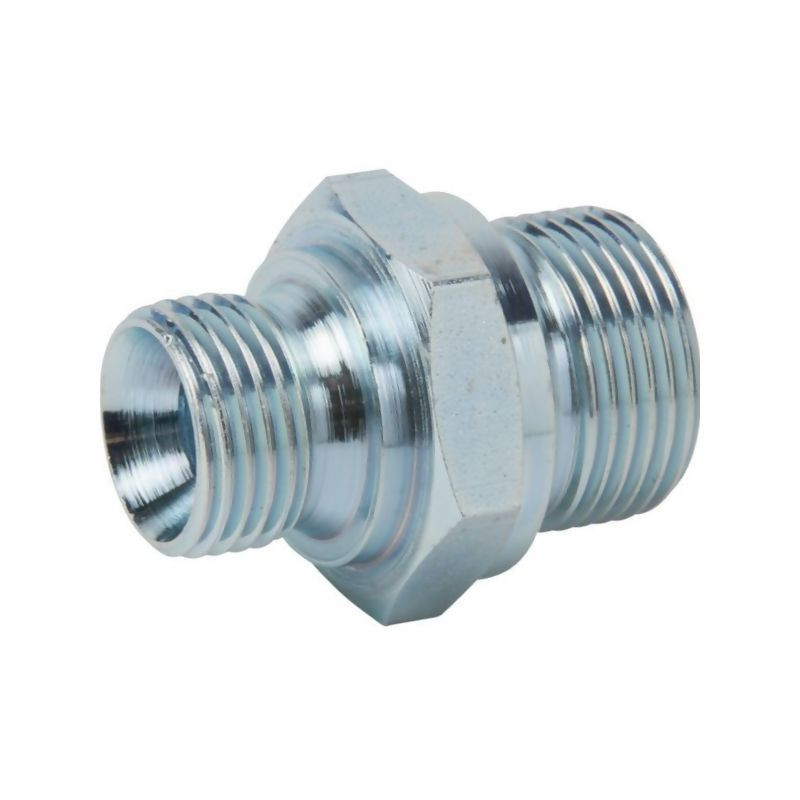

Złącze hydrauliczne BB 1/2"BSP - 3/4"BSP Burnett & Hillman

Złącze typu BB o symbolu VNB1208A to wysokiej jakości element łączący, produkowany przez renomowaną firmę Burnett & Hillman. Produkt ten został zaprojektowany z myślą o zastosowaniach w układach hydraulicznych, gdzie kluczowa jest szczelność oraz wytrzymałość połączenia. Dzięki precyzyjnemu wykonaniu ze stali i odpowiedniej obróbce powierzchniowej, złącze zapewnia długotrwałą ochronę przed korozją oraz stabilność pracy w wymagających warunkach przemysłowych i rolniczych.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem konstrukcyjnym tego złącza jest wewnętrzny stożek o kącie 60 stopni. Taka geometria umożliwia tworzenie szczelnych połączeń śrubowych z elementami współpracującymi, które posiadają odpowiedni stożek zewnętrzny. Uszczelnienie odbywa się bezpośrednio przez styk metal-metal (przez stożek), co eliminuje konieczność stosowania dodatkowych uszczelek elastycznych w miejscu połączenia gwintowego, zwiększając niezawodność instalacji.

Złącze charakteryzuje się asymetryczną budową przyłączy, co pozwala na łączenie przewodów lub elementów o różnych średnicach gwintów calowych BSP. Jest to rozwiązanie często stosowane w adaptacjach istniejących instalacji lub przy podłączaniu akcesoriów o innych parametrach przyłączeniowych.

Zalety i zastosowanie

• Wytrzymały materiał: Złącze wykonane jest ze stali, co gwarantuje wysoką odporność na obciążenia mechaniczne i ciśnienie robocze.
• Ochrona antykorozyjna: Powierzchnia elementu została poddana procesowi ocynkowania (galwanizacji), co skutecznie zabezpiecza stal przed działaniem wilgoci, czynników atmosferycznych oraz chemii.
• Standard DIN 7627: Produkcja zgodna z normą DIN 7627 zapewnia standaryzację wymiarów i kompatybilność z innymi elementami systemów hydraulicznych dostępnych na rynku.
• Uniwersalne przyłącze: Gwinty BSP (British Standard Pipe) są powszechnie stosowane w Europie, co ułatwia dobór pasujących węży i kształtek.

Parametry produktu

• Producent: Burnett & Hillman
• Symbol katalogowy: VNB1208A
• Rodzaj złącza: BB (przelotowe/zwijne z uszczelnieniem stożkowym)
• Przyłącze 1: 1/2" BSP
• Przyłącze 2: 3/4" BSP
• Kąt stożka wewnętrznego: 60º
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)
• Standard wykonania: DIN 7627
• Sposób uszczelnienia: Przez stożek (metal-metal)

Złącze VNB1208A znajduje szerokie zastosowanie w maszynach rolniczych, sprzęcie budowlanym oraz w przemysłowych instalacjach hydraulicznych. Jego solidna konstrukcja i zgodność z normami europejskimi czynią go bezpiecznym wyborem dla serwisantów i konstruktorów układów płynowych.
