Złącze BB 1/4"BSP-1/4"BSP

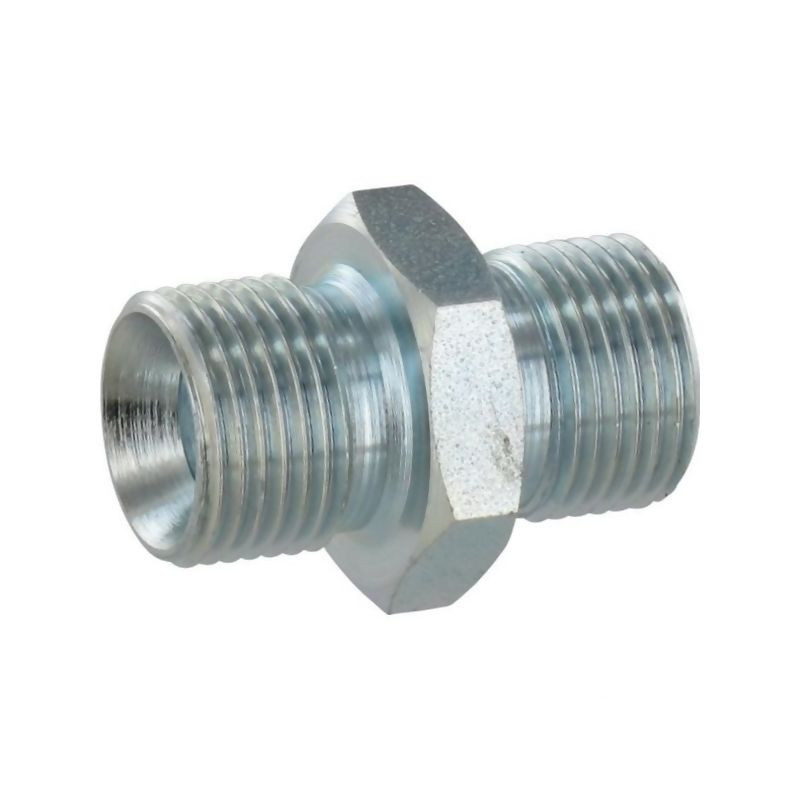

Złącze hydrauliczne BB 1/4"BSP-1/4"BSP Burnett & Hillman

Prezentowane złącze hydrauliczne typu BB, oznaczone indeksem DNB04, to precyzyjny element łączący produkowany przez renomowaną firmę Burnett & Hillman. Jest to kluczowy komponent w systemach hydrauliki siłowej, zaprojektowany do zapewnienia szczelnych i wytrzymałych połączeń rurowych. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje jego odporność na trudne warunki pracy oraz długą żywotność instalacji.

Złącze charakteryzuje się symetryczną budową z gwintami zewnętrznymi BSP (British Standard Pipe) o średnicy 1/4 cala po obu stronach. Taka konfiguracja umożliwia łatwe i szybkie łączenie przewodów hydraulicznych lub innych elementów wyposażonych w gwinty wewnętrzne zgodne ze standardem BSP. Kluczowym aspektem technicznym tego elementu jest wewnętrzny stożek o kącie 60 stopni, który stanowi podstawę mechanizmu uszczelniającego.

Specyfikacja techniczna i parametry pracy

Element ten został zaprojektowany z myślą o pracy w systemach wysokociśnieniowych. Zgodnie z danymi technicznymi, złącze BB DNB04 wytrzymuje ciśnienie nominalne na poziomie aż 380 BAR. Tak wysoki parametr czyni je idealnym wyborem do zastosowań w ciężkim sprzęcie rolniczym, maszynach budowlanych oraz w przemyśle, gdzie niezawodność połączeń jest krytyczna dla bezpieczeństwa i efektywności pracy.

Proces produkcji obejmuje zaawansowaną obróbkę powierzchniową. Złącze jest ocynkowane metodą galwaniczną, co zapewnia skuteczną ochronę przed korozją i działaniem czynników zewnętrznych. Galwanizacja nie tylko wydłuża żywotność produktu, ale także nadaje mu estetyczny, metaliczny wygląd, typowy dla profesjonalnych komponentów hydraulicznych.

Zasada działania i wymagania montażowe

Ważne jest, aby pamiętać o specyfice uszczelniania tego typu złączy. Uszczelnienie odbywa się „przez stożek”, co oznacza, że szczelność połączenia zależy od precyzyjnego dopasowania wewnętrznego stożka 60° złącza BB do odpowiedniego stożka przeciwnego w elemencie współpracującym. Złącze to musi być stosowane wyłącznie w połączeniu ze złączkami lub adapterami posiadającymi stożek przeciwny 60°. Nie jest ono przeznaczone do uszczelniania na płasko ani za pomocą uszczelek płaskich czy O-ringów w tradycyjnym rozumieniu.

Standard wykonania odpowiada normie DIN 7627, co jest gwarancją zgodności wymiarowej z innymi elementami systemu dostępnymi na rynku europejskim. Dzięki temu inżynierowie i mechanicy mogą łatwo integrować to złącze z istniejącymi instalacjami hydraulicznymi.

Kluczowe cechy produktu

• Producent: Burnett & Hillman – uznany dostawca komponentów technicznych.
• Typ połączenia: BB z gwintem BSP 1/4" x 1/4".
• Ciśnienie robocze: Do 380 BAR, co predysponuje je do zastosowań wysokociśnieniowych.
• Materiał: Wytrzymała stal konstrukcyjna.
• Ochrona powierzchni: Ocynkowanie galwaniczne odporne na korozję.
• Kąt stożka: Wewnętrzny stożek 60° zgodnie z DIN 7627.
• Wymiary: Długość całkowita wynosi 29 mm, a rozwartość klucza (SW) to 19 mm, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.
• Zastosowanie: Hydraulika siłowa, maszyny rolnicze, przemysłowa.

Złącze DNB04 to rozwiązanie dla profesjonalistów, którzy cenią sobie precyzję wykonania i zgodność z międzynarodowymi normami. Dzięki bogatemu asortymentowi elementów łączących ze stali szlachetnej dostępnemu w ofercie, możliwe jest kompletowanie kompletnych systemów hydraulicznych opartych na sprawdzonych komponentach Burnett & Hillman.
