Złącze BB 1/4"BSP- 1"BSP

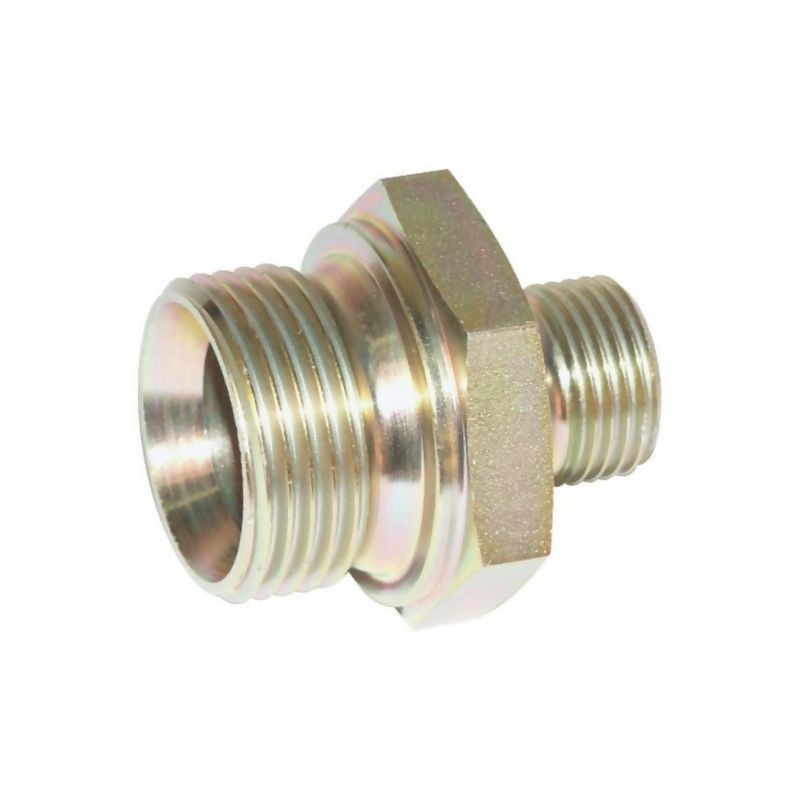

Złącze hydrauliczne BB 1/4"BSP - 1"BSP Burnett & Hillman

Prezentowane złącze hydrauliczne typu BB, oznaczone numerem katalogowym VNB1604, to wysokiej klasy element łączący produkowany przez renomowaną firmę Burnett & Hillman. Komponent ten został zaprojektowany z myślą o zastosowaniach w systemach hydraulicznych wymagających niezawodności oraz odporności na wysokie ciśnienia. Dzięki precyzyjnemu wykonaniu i zgodności z normami branżowymi, złącze zapewnia szczelność i trwałość połączeń w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych.

Specyfikacja techniczna i budowa

Kluczowym elementem konstrukcyjnym tego złącza jest wewnętrzny stożek o kącie 60 stopni. Taka geometria umożliwia uzyskanie metalicznego uszczelnienia poprzez bezpośredni kontakt stożka złącza z odpowiednim stożkiem współpracującym. Rozwiązanie to eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring w miejscu styku stożków, co zwiększa odporność połączenia na drgania i zmienne obciążenia.

Złącze wykonane jest ze stali, a jego powierzchnia poddana została procesowi galwanizacji (ocynkowaniu). Taka obróbka powierzchniowa skutecznie chroni metal przed korozją i wpływem czynników zewnętrznych, co jest kluczowe w trudnych warunkach pracy, takich jak wilgoć, błoto czy ekspozycja na chemikalia stosowane w rolnictwie.

Parametry przyłączy i wymiary

Złącze charakteryzuje się asymetryczną budową gwintów, co pozwala na łączenie przewodów lub elementów o różnych średnicach:

• Przyłącze 1: Gwint zewnętrzny BSP o średnicy 1/4 cala.
• Przyłącze 2: Gwint zewnętrzny BSP o średnicy 1 cala.
• Standard gwintu: Zgodny z normą DIN 7627.

Dzięki zastosowaniu gwintów rurowych BSP (British Standard Pipe), złącze jest kompatybilne z większością standardowych elementów hydraulicznych dostępnych na rynku europejskim. Precyzja wykonania gwintów gwarantuje łatwy montaż i pewne dokręcenie bez ryzyka uszkodzenia wątków.

Wydajność i zastosowanie

Złącze VNB1604 zostało zaprojektowane do pracy w systemach o wysokim ciśnieniu nominalnym wynoszącym aż 190 BAR. Takie parametry czynią je odpowiednim do zastosowania w nowoczesnych układach hydraulicznych ciągników rolniczych, kombajnów, ładowaczy oraz maszyn leśnych, gdzie ciśnienie robocze często osiąga wysokie wartości.

Wymiary złącza są kompaktowe, co ułatwia montaż w ciasnych przestrzeniach maszynowych:

• Długość całkowita (L): 42,5 mm.
• Rozwartość klucza (SW): 32 mm.

Podana rozwartość klucza dotyczy strony z gwintem 1 cala, co jest typowe dla tego typu złączy redukcyjnych. Montaż wymaga użycia standardowych narzędzi warsztatowych.

Kluczowe zalety produktu

• Wysoka wytrzymałość: Ciśnienie nominalne 190 BAR zapewnia bezpieczeństwo pracy w ekstremalnych warunkach.
• Szczelność stożkowa: Uszczelnienie realizowane przez stożek wewnętrzny 60º eliminuje ryzyko wycieków przy prawidłowym montażu.
• Odporność na korozję: Ocynkowanie galwaniczne wydłuża żywotność elementu.
• Zgodność z normami: Produkcja zgodnie z DIN 7627 gwarantuje interchangeability z innymi elementami systemu.
• Solidny producent: Burnett & Hillman to marka uznawana w branży hydrauliki siłowej i rolniczej.

Złącze BB 1/4"BSP - 1"BSP jest idealnym rozwiązaniem dla serwisantów i użytkowników maszyn, którzy szukają sprawdzonego i trwałego elementu do napraw lub modernizacji instalacji hydraulicznych. Jego uniwersalność i zgodność ze standardem BSP czynią go łatwym do zastosowania w wielu różnych konfiguracjach.
