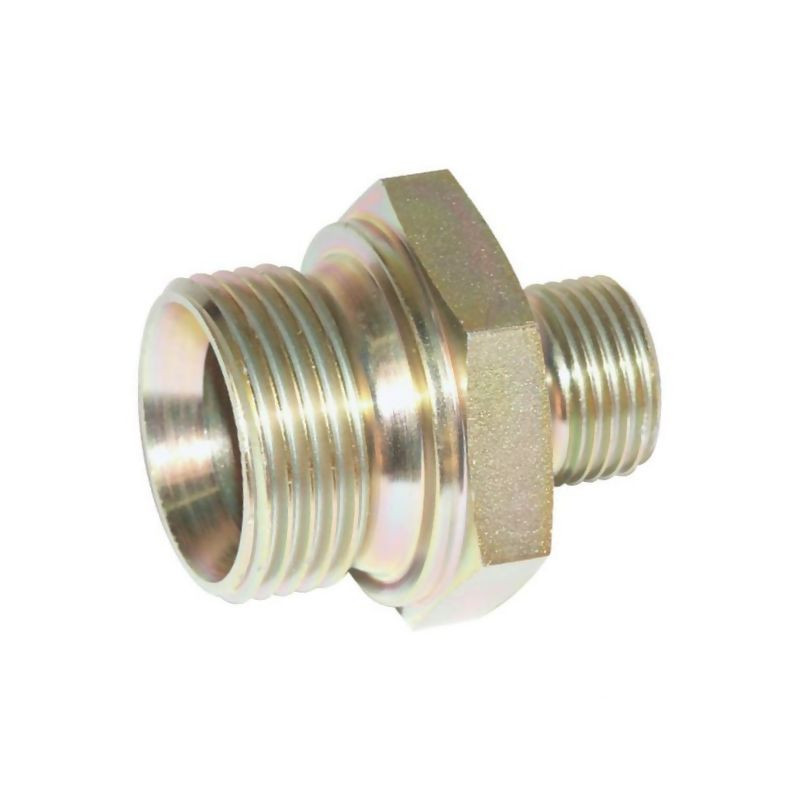

Złącze BB 1i1/2"BSP- 2"BSP

Złącze hydrauliczne BB Burnett & Hillman – precyzja i wytrzymałość

Złącze typu BB o symbolu VNB3224 to profesjonalny element łączący stosowany w instalacjach hydraulicznych wysokiego ciśnienia. Produkt marki Burnett & Hillman został wykonany z wysokiej jakości stali, co gwarantuje odporność na trudne warunki eksploatacyjne oraz długą żywotność. Dzięki zastosowaniu galwanizacji (ocynkowania), złącze jest skutecznie zabezpieczone przed korozją, co jest kluczowe w aplikacjach przemysłowych, rolniczych oraz motoryzacyjnych.

Konstrukcja złącza opiera się na standardzie DIN 7627, co zapewnia pełną kompatybilność z innymi elementami systemów hydraulicznych zgodnymi z tą normą. Charakterystyczną cechą tego modelu jest wewnętrzny stożek o kącie 60 stopni, który współpracuje z odpowiednim stożkiem współpracującym, tworząc szczelne połączenie bez konieczności stosowania dodatkowych uszczelek płaskich – uszczelnienie realizowane jest bezpośrednio przez styk stożków.

Specyfikacja techniczna i parametry

Złącze BB 1i1/2"BSP- 2"BSP zostało zaprojektowane do pracy w systemach o wysokim ciśnieniu nominalnym sięgającym 180 BAR. Precyzyjne wykonanie gwintów BSP (British Standard Pipe) zapewnia łatwy i pewny montaż. Poniżej znajdują się szczegółowe dane techniczne produktu, które należy brać pod uwagę przy doborze elementów instalacji:

• Producent: Burnett & Hillman
• Symbol katalogowy: VNB3224
• Typ złącza: BB (z wewnętrznym stożkiem 60º)
• Standard: DIN 7627
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Średnica gwintu złącza nr 2: 1-1/2 cala (BSP)
• Średnica gwintu złącza: 2 cale (BSP)
• Długość całkowita (L): 60,5 mm
• Rozwartość klucza (SW): 70 mm
• Ciśnienie nominalne: 180 BAR
• Uszczelnienie: Przez stożek (współpraca ze stożkiem 60°)

Zastosowanie i zalety produktu

Złącza hydrauliczne serii BB znajdują szerokie zastosowanie w maszynach budowlanych, sprzęcie rolniczym oraz w przemyśle, gdzie wymagana jest niezawodność pod wysokim obciążeniem. Model VNB3224 wyróżnia się solidną konstrukcją i precyzyjnymi wymiarami, co minimalizuje ryzyko wycieków.

Główne zalety tego złącza to:

• Wysoka odporność na ciśnienie do 180 BAR.
• Trwałe zabezpieczenie antykorozyjne dzięki ocynkowaniu.
• Zgodność z normą DIN 7627, ułatwiająca dobór pasujących elementów.
• Pewne uszczelnienie metal-metal dzięki stożkowi 60º.
• Solidne wykonanie ze stali, zapewniające mechaniczną wytrzymałość.

Przed montażem należy upewnić się, że przeciwelement (wtyk lub inne złącze) posiada odpowiedni stożek współpracujący 60°, co jest warunkiem koniecznym dla prawidłowego działania uszczelnienia tego typu złączy. Produkt dostępny jest w cenie za sztukę i gotowy do wysyłki.
