Złącze BB 1i1/4"BSP- 1i1/2"BSP

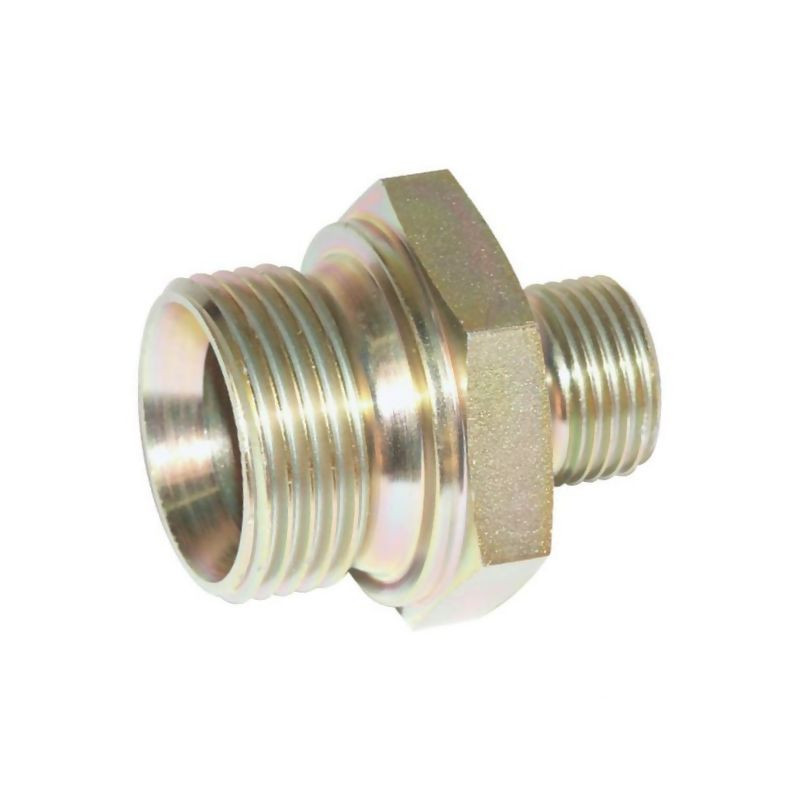

Złącze hydrauliczne BB Burnett & Hillman – precyzja i wytrzymałość

Prezentowane złącze hydrauliczne typu BB, oznaczone numerem katalogowym VNB2420, to produkt marki Burnett & Hillman, zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych. Element ten charakteryzuje się solidną konstrukcją wykonaną ze stali, co gwarantuje odporność na wysokie obciążenia mechaniczne oraz długotrwałą bezawaryjną pracę w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego złącza jest jego specyficzna budowa oparta na standardzie DIN 7627. Połączenie realizowane jest poprzez współpracę stożków o kącie 60 stopni. Taki rodzaj uszczelnienia, zwany uszczelnieniem metal-metal, eliminuje konieczność stosowania dodatkowych uszczelek elastycznych, co jest istotne w aplikacjach narażonych na wysokie temperatury lub agresywne czynniki chemiczne. Aby połączenie było szczelne i bezpieczne, konieczne jest użycie elementu przeciwległego z odpowiednim stożkiem współpracującym 60°.

Specyfikacja techniczna i parametry pracy

Złącze VNB2420 posiada asymetryczną budowę gwintów, co pozwala na łączenie przewodów lub elementów o różnych średnicach nominalnych. Z jednej strony znajduje się gwint wewnętrzny 1-1/4 cala BSP, a z drugiej strony gwint wewnętrzny 1-1/2 cala BSP. Taka konfiguracja czyni złącze idealnym rozwiązaniem dla instalacji wymagających redukcji lub zmiany średnicy przy zachowaniu standardu gwintu rurowego BSP.

Element ten został poddany galwanizacji (ocynkowaniu), co stanowi skuteczną barierę ochronną przed korozją. Powłoka cynkowa wydłuża żywotność produktu, chroniąc stalową strukturę przed wilgocią i utlenianiem, co jest szczególnie ważne w zastosowaniach zewnętrznych lub w środowiskach o podwyższonej wilgotności.

Wysokie parametry wytrzymałościowe pozwalają na stosowanie tego złącza w systemach pracujących pod znacznym ciśnieniem. Zgodnie z danymi technicznymi, ciśnienie nominalne wynosi aż 180 BAR, co kwalifikuje ten produkt do zastosowań w zaawansowanych maszynach rolniczych, budowlanych oraz przemysłowych układach hydraulicznych.

Kluczowe zalety i zastosowanie

• Wysoka wytrzymałość ciśnieniowa: Praca nominalna do 180 BAR zapewnia bezpieczeństwo w systemach wysokociśnieniowych.
• Uszczelnienie stożkowe 60°: Zgodność z normą DIN 7627 gwarantuje szczelność połączenia bez użycia dodatkowych uszczelek.
• Ochrona antykorozyjna: Galwanizowana powierzchnia zwiększa odporność na czynniki zewnętrzne.
• Uniwersalność gwintów: Połączenie rozmiarów 1-1/4" BSP oraz 1-1/2" BSP umożliwia elastyczne konfiguracje instalacji.
• Solidny materiał: Wykonanie ze stali zapewnia odporność na uszkodzenia mechaniczne i wibracje.

Dane techniczne produktu

Poniżej przedstawiamy szczegółowe parametry techniczne złącza VNB2420, które należy wziąć pod uwagę podczas doboru elementów do instalacji:

• Producent: Burnett & Hillman
• Numer katalogowy: VNB2420
• Typ złącza: BB (z uszczelnieniem stożkowym)
• Gwint złącza nr 1: 1-1/4" BSP (wewnętrzny)
• Gwint złącza nr 2: 1-1/2" BSP (wewnętrzny)
• Kąt stożka wewnętrznego: 60°
• Ciśnienie nominalne: 180 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowany
• Długość całkowita (L): 55.5 mm
• Rozwartość klucza (SW): 55 mm
• Standard: DIN 7627

Złącze to jest sprzedawane jako pojedyncza sztuka. Dzięki precyzyjnej obróbce i zgodności z międzynarodowymi normami, produkt Burnett & Hillman stanowi niezawodny element każdego profesjonalnego systemu hydraulicznego.
