Złącze BB 3/8"BSP- 3/4"BSP

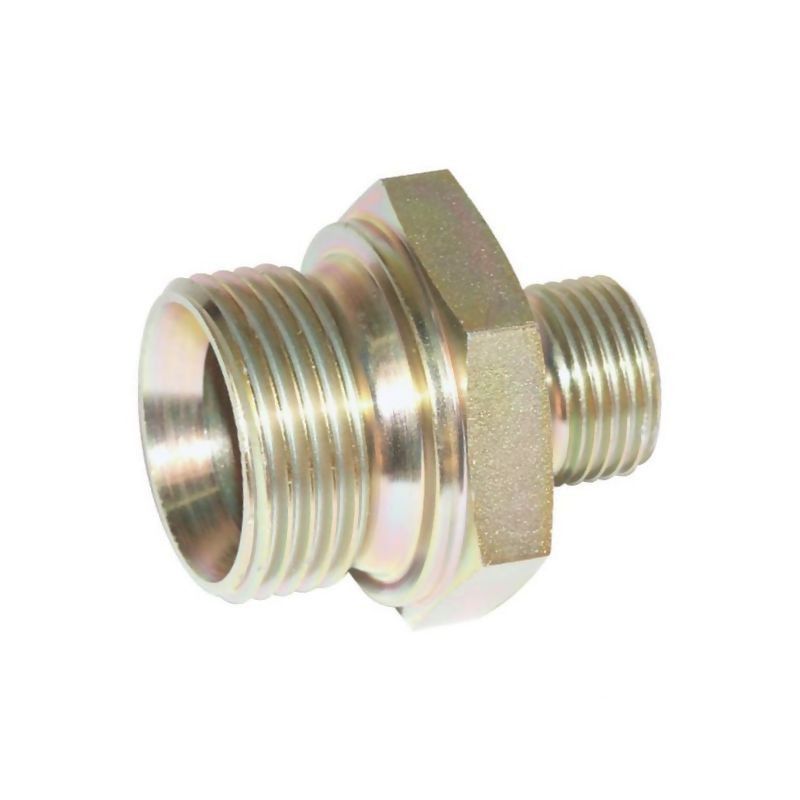

Złącze hydrauliczne BB 3/8" BSP - 3/4" BSP Burnett & Hillman

Prezentowane złącze hydrauliczne typu BB, oznaczone indeksem VNB1206, to profesjonalny element łączący produkowany przez renomowaną firmę Burnett & Hillman. Jest to rozwiązanie zaprojektowane z myślą o zastosowaniach w układach hydraulicznych wymagających wysokiej wytrzymałości i szczelności. Produkt wykonany jest ze stali, co gwarantuje odporność na obciążenia mechaniczne oraz trudne warunki pracy typowe dla maszyn rolniczych, budowlanych czy przemysłowych.

Kluczową cechą tego złącza jest jego konstrukcja oparta na standardzie DIN 7627. Charakteryzuje się ono wewnętrznym stożkiem o kącie 60 stopni, który zapewnia precyzyjne i szczelne połączenie z odpowiednim elementem współpracującym. Uszczelnienie realizowane jest bezpośrednio przez stożek, co eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring w samym miejscu styku stożkowym, pod warunkiem prawidłowego dokręcenia i dopasowania współpracujących powierzchni.

Specyfikacja techniczna i parametry

Złącze posiada dwa różne przyłącza gwintowane, co pozwala na łączenie przewodów lub elementów o różnych średnicach. Z jednej strony znajduje się gwint wewnętrzny 3/8 cala BSP, a z drugiej strony gwint wewnętrzny 3/4 cala BSP. Taka konfiguracja jest typowa dla redukcji lub adapterów stosowanych w instalacjach hydraulicznych, gdzie konieczne jest przejście z mniejszej na większą średnicę przewodu lub odwrotnie.

Wymiary oraz parametry robocze zostały dobrane tak, aby zapewnić bezpieczeństwo pracy przy wysokich ciśnieniach. Złącze posiada długość całkowitą wynoszącą 40 mm. Rozwartość klucza (SW) niezbędna do prawidłowego montażu wynosi 32 mm, co ułatwia pracę z użyciem standardowych narzędzi warsztatowych. Maksymalne ciśnienie nominalne, jakie może wytrzymać ten element, to aż 280 bar, co kwalifikuje go do zastosowań w systemach wysokociśnieniowych.

Materiał i wykończenie powierzchni

Podstawowym materiałem konstrukcyjnym jest stal, która została poddana procesowi galwanizacji (ocynkowania). Taka obróbka powierzchniowa stanowi skuteczną barierę ochronną przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy zmienne warunki atmosferyczne. Ocynkowanie wydłuża żywotność złącza i utrzymuje jego estetyczny wygląd oraz właściwości techniczne przez długi czas eksploatacji.

Zastosowanie i kompatybilność

Złącze BB VNB1206 znajduje zastosowanie w szeroko pojętej hydraulice siłowej. Jest idealnym wyborem do:

• maszyn rolniczych (ciągniki, kombajny, opryskiwacze),
• sprzętu budowlanego i drogowego,
• układów hydraulicznych w przemyśle,
• warsztatów naprawczych i serwisów hydraulicznych.

Przed montażem należy upewnić się, że element współpracujący posiada odpowiedni stożek 60°, zgodny ze standardem DIN 7627, aby zapewnić pełną szczelność połączenia. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji.
