Złącze BB 3/8"BSP- 5/8"BSP

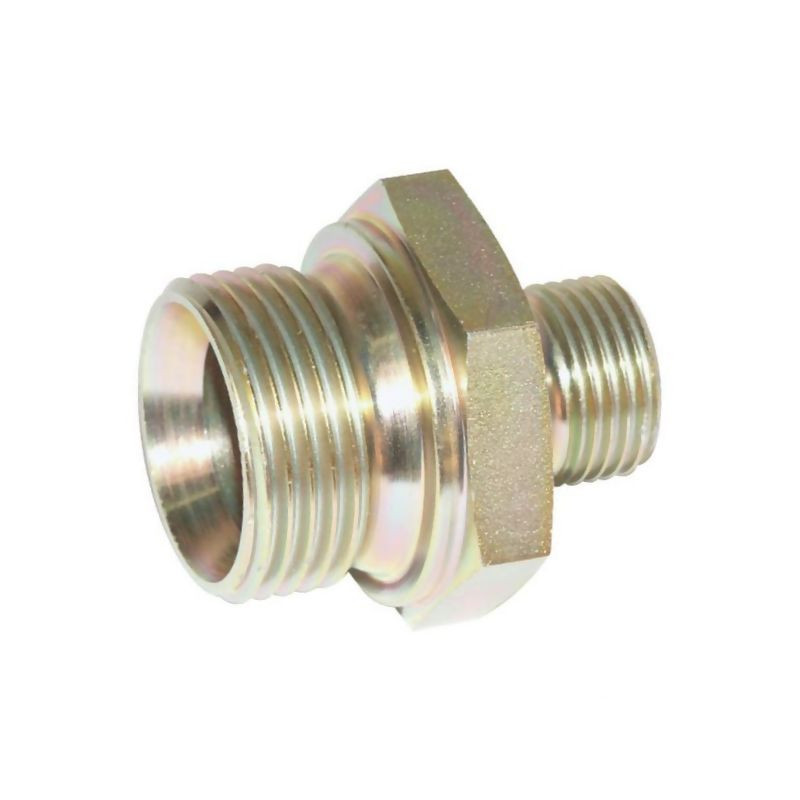

Złącze hydrauliczne BB 3/8" BSP - 5/8" BSP Burnett & Hillman

Profesjonalne złącze hydrauliczne typu BB, wyprodukowane przez renomowaną firmę Burnett & Hillman, stanowi kluczowy element w budowie szczelnych i wytrzymałych instalacji hydraulicznych. Produkt oznaczony indeksem VNB1006 został zaprojektowany z myślą o zastosowaniach wymagających wysokiej odporności na ciśnienie oraz precyzyjnego dopasowania elementów.

Kluczową cechą tego złącza jest jego konstrukcja oparta na standardzie DIN 7627, co gwarantuje pełną kompatybilność z innymi elementami systemu spełniającymi tę normę. Złącze wykorzystuje uszczelnienie poprzez stożek wewnętrzny o kącie 60 stopni, co eliminuje konieczność stosowania dodatkowych uszczelek płaskich i zapewnia hermetyczność połączenia przy wysokich obciążeniach.

Specyfikacja techniczna i parametry

Złącze charakteryzuje się dwoma różnymi średnicami gwintów, co pozwala na łączenie przewodów lub elementów o różnych przekrojach. Materiałem wykonania jest wysokiej jakości stal, która została poddana procesowi galwanizacji (ocynkowania). Taka obróbka powierzchniowa skutecznie chroni produkt przed korozją oraz niekorzystnym wpływem warunków atmosferycznych i czynników chemicznych występujących w środowisku pracy maszyn rolniczych czy przemysłowych.

• Producent: Burnett & Hillman
• Symbol/Indeks: VNB1006
• Typ złącza: BB (z stożkiem wewnętrznym 60º)
• Średnica gwintu złącza nr 1: 3/8 cala (BSP)
• Średnica gwintu złącza nr 2: 5/8 cala (BSP)
• Standard: DIN 7627
• Materiał: Stal
• Obróbka powierzchni: Ocynkowany (galwanizowana)
• Ciśnienie nominalne: 280 BAR
• Długość całkowita (L): 37 mm
• Rozwartość klucza (SW): 28 mm
• Uszczelnienie: Przez stożek współpracujący 60°

Zastosowanie i montaż

Złącze to znajduje szerokie zastosowanie w hydraulice siłowej, w tym w maszynach rolniczych, sprzęcie budowlanym oraz instalacjach przemysłowych. Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 280 BAR, element ten sprawdza się w systemach pracujących pod dużym obciążeniem.

Podczas montażu należy pamiętać, że uszczelnienie realizowane jest przez współpracę stożka wewnętrznego złącza z odpowiednim stożkiem zewnętrznym drugiego elementu. Dlatego kluczowe jest, aby drugi koniec połączenia również posiadał stożek 60°, zgodny z normą DIN 7627. Nieprawidłowe dopasowanie kąta stożka może prowadzić do nieszczelności lub uszkodzenia gwintów.

Kompaktowa długość złącza wynosząca 37 mm pozwala na jego instalację w miejscach o ograniczonej przestrzeni montażowej. Rozwartość klucza na poziomie 28 mm ułatwia dokręcanie przy użyciu standardowych narzędzi warsztatowych, zapewniając pewny chwyt i odpowiedni moment dokręcenia.
