Złącze GAV22LM26 bez MR

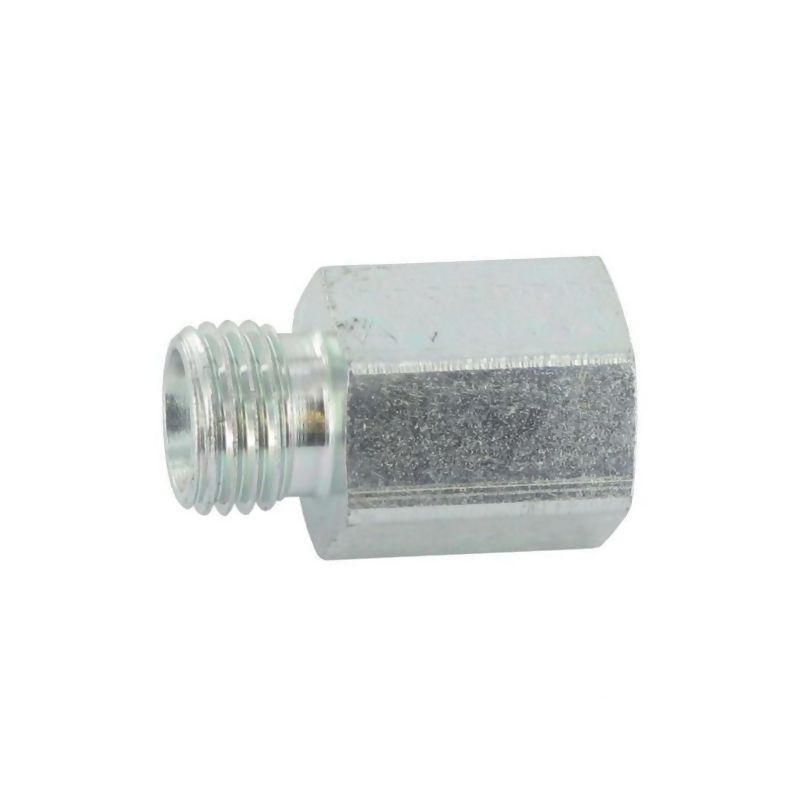

Profesjonalne złącze hydrauliczne Voss GAV22LM26

Złącze GAV22LM26 bez pierścienia zaciskowego (MR) marki Voss to precyzyjny element systemu hydraulicznego, zaprojektowany do zapewniających bezpieczeństwo i szczelność połączeń w instalacjach przemysłowych oraz maszynowych. Produkt ten stanowi kluczowy komponent w budowie przewodów hydraulicznych, umożliwiając bezpośrednie i trwałe połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki zastosowaniu wysokiej jakości materiałów oraz zaawansowanej obróbki powierzchniowej, złącze charakteryzuje się wyjątkową trwałością i odpornością na trudne warunki eksploatacyjne.

Kluczowe cechy i korzyści techniczne

Główną zaletą tego modelu jest minimalizacja ryzyka wycieków, co jest krytycznym aspektem w systemach pracujących pod wysokim ciśnieniem. Konstrukcja złącza została zoptymalizowana pod kątem łatwości montażu oraz długotrwałej stabilności połączenia. Wysoka odporność na korozję zapewnia, że element zachowa swoje właściwości mechaniczne i estetyczne nawet przy długotrwałej ekspozycji na wilgoć i czynniki chemiczne obecne w środowisku warsztatowym czy rolniczym.

• Bezpieczeństwo użytkowania: Złącze zostało zaprojektowane tak, aby znacząco ograniczyć ryzyko wycieku cieczy hydraulicznej, co przekłada się na wyższy poziom bezpieczeństwa pracy oraz ochronę środowiska.
• Odporność na korozję: Powierzchnia elementu poddana została specjalistycznej obróbce cynkiem oraz niklem, co tworzy skuteczną barierę ochronną przed rdzewieniem i degradacją materiału.
• Uniwersalność zastosowania: Idealne rozwiązanie do łączenia węży hydraulicznych oraz przewodów rurowych w systemach o ciśnieniu roboczym do 160 BAR.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne złącza Voss GAS22LM26, które są kluczowe przy doborze odpowiednich komponentów do Twojej instalacji. Wszystkie wymiary zostały podane z zachowaniem precyzji wymaganej w inżynierii hydraulicznej.

• Producent: Voss
• Symbol/Referencja: GAS22LM26
• Seria: L (lekka)
• Średnica rury (d1): 22 mm
• Średnica gwintu (d2): 26 mm
• Skok gwintu: 1.50 mm
• Ciśnienie robocze max (PN): 160 BAR
• Długość całkowita (lg): 42 mm
• Długość gwintu (K): 21.0 mm
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2: 36 mm
• Wymiar l2: 34.5 mm
• Wymiar i: 21 mm
• Wymiar dy (Y): 19 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Zastosowanie: Wąż hydrauliczny, przewody hydrauliczne

Zastosowanie w praktyce

Złącze typu GAV22LM26 znajduje szerokie zastosowanie w branży motoryzacyjnej, rolniczej oraz w przemyśle maszynowym. Jest niezastąpione tam, gdzie wymagane jest pewne połączenie elementów systemu hydraulicznego, szczególnie w miejscach narażonych na drgania i zmienne obciążenia. Dzięki serii L (lekkiej), złącze to jest odpowiednie do zastosowań, gdzie nie występują ekstremalne obciążenia mechaniczne na sam przewód, ale kluczowa jest szczelność i odporność na ciśnienie wewnętrzne medium.

Przed montażem upewnij się, że dobierasz odpowiednie narzędzia zgodne z podanymi rozwartościami kluczy (S1: 32 mm, S2: 36 mm), aby uniknąć uszkodzenia powłoki ochronnej lub deformacji złącza. Prawidłowo zamontowane złącze Voss gwarantuje bezawaryjną pracę przez długi okres eksploatacji.
