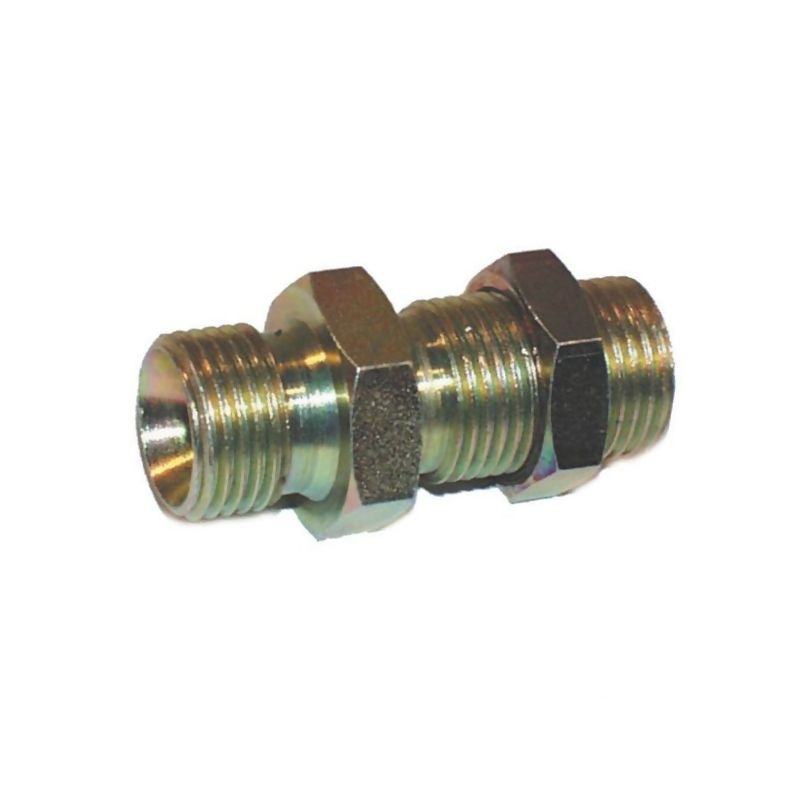

Złącze grodziowe 3/8"x3/8" BSP

Złącze grodziowe 3/8"x3/8" BSP – solidne połączenie hydrauliczne

Złącze grodziowe o symbolu VNBS06, produkowane przez renomowaną firmę Burnett & Hillman, to element niezbędny w profesjonalnych instalacjach hydraulicznych. Produkt został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach pracy, co czyni go idealnym wyborem dla branży rolniczej, motoryzacyjnej oraz warsztatowej. Dzięki precyzyjnej obróbce i zgodności z normami branżowymi, złącze zapewnia szczelność oraz odporność na uszkodzenia mechaniczne.

Kluczowe parametry techniczne i specyfikacja

Prezentowane złącze charakteryzuje się gwintem BSP (British Standard Pipe) o średnicy 3/8 cala po obu stronach. Jest to standardowe rozwiązanie stosowane w wielu systemach przesyłu cieczy i gazów. Konstrukcja opiera się na stożku wewnętrznym o kącie 60º, co jest kluczowe dla prawidłowego uszczelnienia połączenia.

Wymiary oraz właściwości fizyczne produktu zostały dobrane tak, aby ułatwić montaż przy użyciu standardowych narzędzi warsztatowych. Rozwartość klucza wynosi 22 mm, a całkowita długość elementu to 32 mm. Dzięki tym parametrom instalacja jest szybka i nie wymaga stosowania wyspecjalizowanego, drogiego osprzętu.

• Producent: Burnett & Hillman
• Symbol katalogowy: VNBS06
• Rodzaj gwintu: BSP / BSP
• Średnica gwintu: 3/8 cala (złącze nr 2 oraz główne)
• Stożek wewnętrzny: 60º
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Długość całkowita (L): 32 mm
• Rozwartość klucza (SW): 22 mm
• Standard: DIN 7611

Materiał i ochrona antykorozyjna

Złącze wykonane jest z wysokiej jakości stali, co gwarantuje mu odpowiednią wytrzymałość na rozciąganie i skręcanie podczas dokręcania. Aby zabezpieczyć metal przed działaniem wilgoci, czynników chemicznych oraz korozją atmosferyczną, zastosowano galwanizowaną powłokę cynkową. Taka obróbka powierzchniowa znacznie wydłuża żywotność elementu, nawet w przypadku ekspozycji na zmienne warunki pogodowe, co jest szczególnie istotne w zastosowaniach zewnętrznych, np. w maszynach rolniczych.

Sposób uszczelniania i kompatybilność

Zasada działania tego złącza grodziowego opiera się na precyzyjnym dopasowaniu stożków. Uszczelnienie następuje za pomocą stożka lub dedykowanego pierścienia uszczelniającego. Produkt jest w pełni kompatybilny ze złączkami gwintowanymi, które posiadają pasujący stożek przeciwny o kącie 60º. Zgodność z normą DIN 7611 potwierdza, że wymiary i tolerancje wykonania spełniają rygorystyczne wymagania europejskiego przemysłu hydraulicznego.

Zastosowanie w praktyce

Złącze VNBS06 znajduje szerokie zastosowanie w systemach hydraulicznych wymagających pewnych połączeń rurowych. Sprawdzi się doskonale przy naprawach i serwisie:

• Ciągników rolniczych i maszyn uprawowych,
• Instalacji wodnych i pneumatycznych w warsztatach,
• Systemów chłodzenia i smarowania w urządzeniach przemysłowych,
• Pojazdach specjalistycznych i transportowych.

Dzięki standaryzacji gwintu BSP 3/8", element ten łatwo zastąpi zużyte części w istniejących instalacjach, przywracając im pełną funkcjonalność i szczelność.
