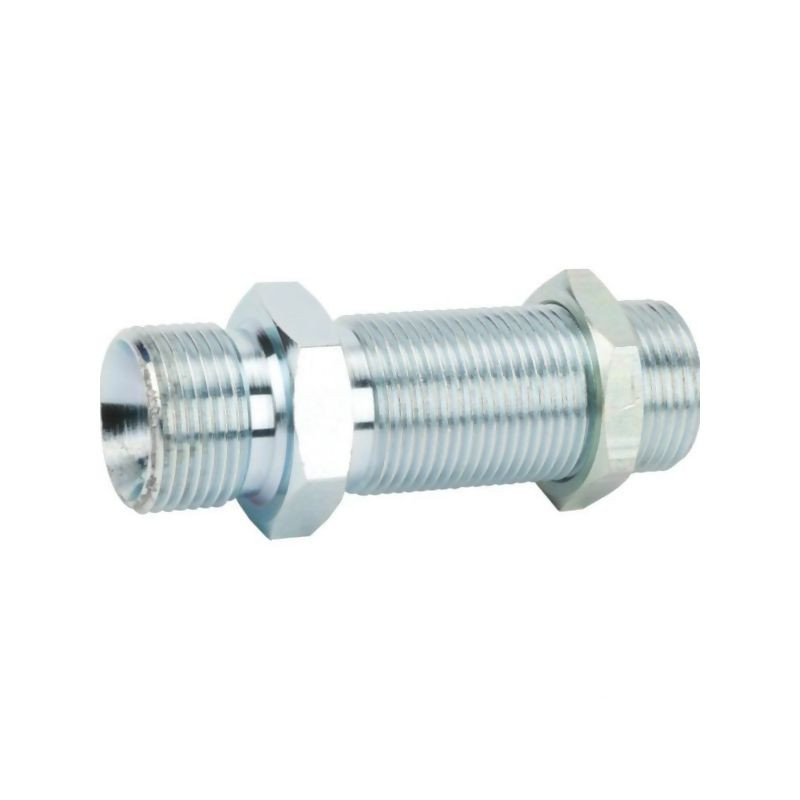

Złącze grodziowe 3/8"x3/8" BSP

Złącze grodziowe BSP 3/8"x3/8" Burnett & Hillman – precyzja i trwałość

Profesjonalne złącze grodziowe o symbolu VNBSE06, produkowane przez renomowaną firmę Burnett & Hillman, stanowi kluczowy element w systemach hydraulicznych wymagających wysokiej szczelności i odporności na obciążenia. Jest to rozwiązanie dedykowane do łączenia przewodów lub komponentów wyposażonych w pasujące stożki przeciwne 60°, co gwarantuje stabilność połączenia nawet w trudnych warunkach eksploatacyjnych.

Produkt wykonany jest z wysokiej jakości stali, poddanej procesowi galwanizacji (ocynkowania). Taka obróbka powierzchniowa zapewnia doskonałą ochronę przed korozją oraz czynnikami zewnętrznymi, co znacząco wydłuża żywotność elementu w aplikacjach rolniczych, warsztatowych czy przemysłowych. Złącze spełnia rygorystyczne normy DIN 7611, co jest gwarancją jego wymiarowej zgodności i niezawodności.

Kluczowe cechy techniczne i konstrukcyjne

Złącze charakteryzuje się symetryczną budową z gwintem BSP (British Standard Pipe) o średnicy 3/8 cala po obu stronach. Mechanizm uszczelniania opiera się na precyzyjnie wykonanym wewnętrznym stożku o kącie 60°. Taka konstrukcja pozwala na uzyskanie szczelnego połączenia metal-metal lub przy użyciu dedykowanego pierścienia uszczelniającego, eliminując ryzyko wycieków cieczy hydraulicznej.

Długość całkowita złącza wynosi 46,99 mm, co należy uwzględnić przy projektowaniu rozstawu elementów w układzie hydraulicznym. Kompaktowe wymiary oraz solidne wykonanie sprawiają, że jest to element uniwersalny, łatwy w montażu i serwisie.

Zastosowanie i kompatybilność

Złącze grodziowe VNBSE06 znajduje zastosowanie wszędzie tam, gdzie wymagane jest łączenie elementów z gwintem BSP 3/8". Jest szczególnie polecane do:

• Systemów hydraulicznych w maszynach rolniczych,
• Instalacji przemysłowych i warsztatowych,
• Łączenia węży hydraulicznych z adapterami posiadającymi stożek 60°,
• Modernizacji i napraw istniejących układów rurowych.

Dzięki zgodności ze standardem DIN 7611, produkt bezproblemowo współpracuje z innymi elementami hydrauliki siłowej dostępnymi na rynku, które posiadają pasujące złączki gwintowane ze stożkiem przeciwnym.

Specyfikacja techniczna

• Producent: Burnett & Hillman
• Symbol katalogowy: VNBSE06
• Rodzaj gwintu: BSP / BSP
• Średnica gwintu: 3/8 cala (złącze nr 2 oraz główne)
• Kąt stożka wewnętrznego: 60°
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)
• Standard: DIN 7611
• Długość całkowita (L): 46,99 mm
• Sposób uszczelnienia: Za pomocą stożka lub pierścienia uszczelniającego
• Kompatybilność: Złączki gwintowane z pasującym stożkiem przeciwnym 60°
