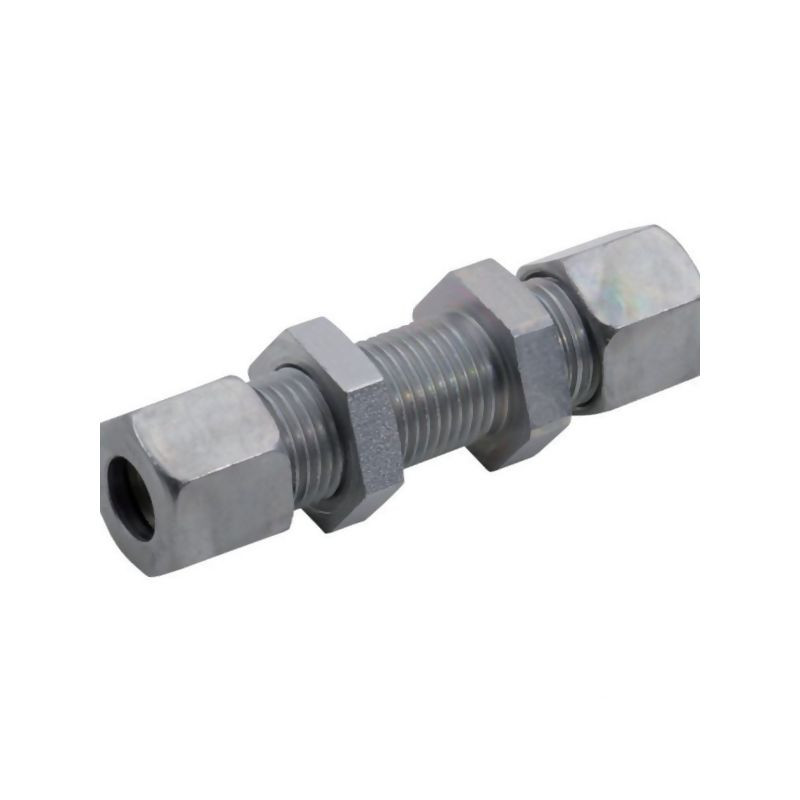

Złącze grodziowe, M20x1,5 -M20x1,5 , 12S-12S

Złącze grodziowe Voss GSV12S – precyzyjne połączenia hydrauliczne

Złącze grodziowe marki Voss, oznaczone symbolem GSV12S, to profesjonalny element systemów hydraulicznych, zaprojektowany z myślą o niezawodności i trwałości w wymagających warunkach eksploatacyjnych. Produkt ten stanowi kluczowy komponent w budowie przewodów hydraulicznych, zapewniając szczelne i odporne na wibracje połączenia rur stalowych. Dzięki zastosowaniu technologii zacinającej, złącze gwarantuje optymalną współpracę z pierścieniem zacinającym, co przekłada się na bezpieczeństwo całej instalacji.

Prezentowany model charakteryzuje się symetryczną budową z gwintem metrycznym M20x1,5 po obu stronach, co umożliwia bezpośrednie łączenie dwóch przewodów o średnicy 12 mm w serii S. Jest to rozwiązanie idealne dla instalatorów oraz serwisantów hydrauliki siłowej, którzy poszukują części zamiennych najwyższej jakości, zgodnych z normami przemysłowymi.

Kluczowe właściwości i zastosowanie

Głównym zadaniem złącza grodziowego jest tworzenie stabilnych połączeń w układach hydraulicznych. Produkt Voss wyróżnia się wysoką odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk/nikiel (Zinc). Taka powłoka nie tylko zabezpiecza materiał przed działaniem czynników zewnętrznych, ale również wydłuża żywotność elementu w środowisku przemysłowym, gdzie narażenie na wilgoć i chemikalia jest powszechne.

Złącze zostało wykonane zgodnie z rygorystycznymi standardami DIN 2353 (nakrętka sześciokątna) oraz DIN 80750, co zapewnia pełną kompatybilność z innymi elementami systemów rurowych dostępnych na rynku. Precyzja wykonania gwintu oraz geometrii uszczelniającej minimalizuje ryzyko wycieków, nawet przy zmiennych ciśnieniach roboczych.

Zastosowanie produktu:

• Systemy przewodów hydraulicznych w maszynach rolniczych i budowlanych,
• Instalacje przemysłowe wymagające wysokiej szczelności,
• Serwis i naprawa układów hydraulicznych,
• Budowa nowych linii przesyłowych mediów hydraulicznych.

Dane techniczne i specyfikacja

Poniżej znajdują się szczegółowe parametry techniczne złącza grodziowego Voss GSV12S, które należy wziąć pod uwagę podczas doboru elementów do instalacji:

• Producent: Voss
• Symbol/Referencja: GSV12S
• Rodzaj złącza: Grodziowe (proste, przelotowe)
• Gwint: M20x1,5 – M20x1,5
• Seria: S (lekka)
• Średnica rury: 12 mm
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc)
• Standard wykonania: DIN 2353, DIN 80750
• Rozmiar klucza dla złącza nr 2: 24,0 mm
• Rozmiar klucza dla złącza nr 3: 27,0 mm
• Rozmiar klucza dla złącza (główny): 27,0 mm

Warto zaznaczyć, że produkt dostępny jest w standardowej wersji ze stali ocynkowanej. Dla zastosowań specjalistycznych, wymagających ekstremalnej odporności chemicznej lub pracy w środowiskach agresywnych, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej (na indywidualne zamówienie).

Montaż i eksploatacja

Prawidłowy montaż złącza grodziowego jest kluczowy dla jego skuteczności. Należy stosować odpowiednie narzędzia, w tym klucze o rozmiarach 24 mm oraz 27 mm, aby zapewnić właściwy moment dokręcenia bez uszkodzenia gwintu czy pierścienia zacinającego. Złącze współpracuje z pierścieniem zacinającym 2S, który wcina się w rurę, tworząc mechaniczną blokadę i uszczelnienie jednocześnie.

Dzięki standaryzacji wymiarów i zgodności z normami DIN, wymiana lub rozbudowa istniejących instalacji przy użyciu złącza GSV12S jest procesem szybkim i bezproblemowym. Jest to element niezbędny w każdym profesjonalnym warsztacie hydraulicznym oraz magazynie części zamiennych do maszyn.
