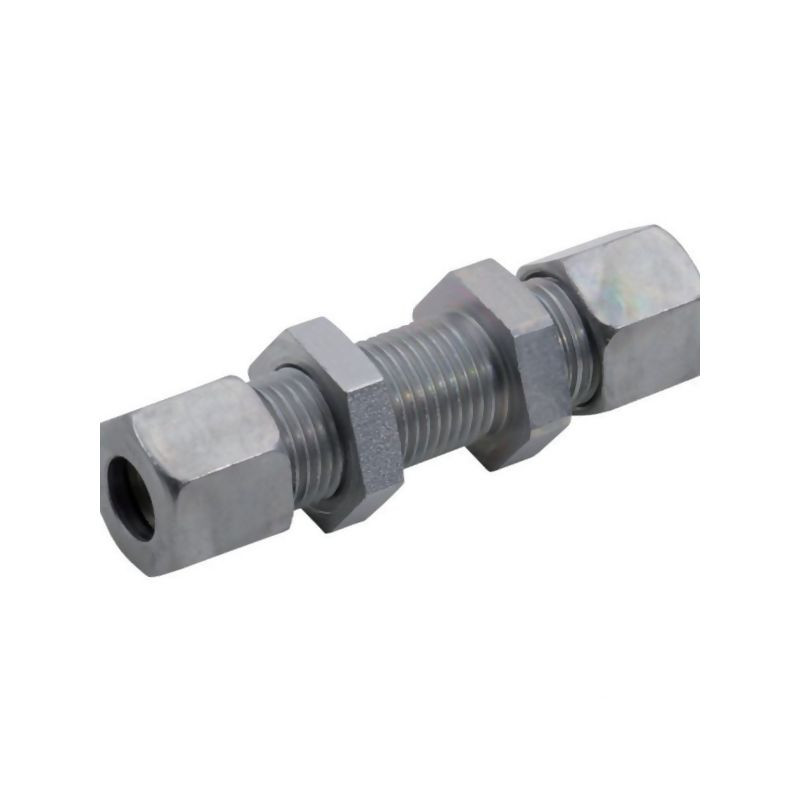

Złącze grodziowe, M26x1,5 -M26x1,5 , 18L-18L

Złącze grodziowe Voss GSV18L – precyzja i trwałość w instalacjach hydraulicznych

Złącze grodziowe marki Voss, oznaczone symbolem GSV18L, to profesjonalny element łączący przeznaczony do budowy szczelnych i wytrzymałych przewodów hydraulicznych. Produkt został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie kluczowa jest niezawodność połączeń pod wysokim ciśnieniem. Dzięki zastosowaniu technologii zacinającej (2S), złącze zapewnia optymalne połączenie z pierścieniem zacinającym, co gwarantuje doskonałe działanie i długotrwałą szczelność systemu.

Konstrukcja złącza opiera się na standardzie DIN 2353, a nakrętka sześciokątna jest zgodna z normą DIN 80750. Jest to rozwiązanie sprawdzone w branży motoryzacyjnej, maszynowej oraz w hydraulice siłowej. Produkt charakteryzuje się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk/nikiel (Zinc), co wydłuża jego żywotność nawet w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i parametry

Poniżej znajdują się szczegółowe dane techniczne produktu, które należy wziąć pod uwagę podczas doboru elementów do instalacji hydraulicznej. Złącze jest dedykowane do rur o średnicy 18 mm w serii L (lekka).

• Producent: Voss
• Symbol katalogowy: GSV18L
• Rodzaj złącza: Złącze grodziowe
• Gwinty: M26x1,5 – M26x1,5
• Przeznaczenie rur: 18L – 18L (seria L)
• Średnica rury: 18 mm
• Standard wykonania: DIN 2353, nakrętka zgodna z DIN 80750
• Obróbka powierzchniowa: Cynk / Nikiel (Zinc)
• Rozmiar klucza dla złącza nr 2: 32,0 mm
• Rozmiar klucza dla złącza nr 3: 32,0 mm
• Rozmiar klucza dla złącza głównego: 36,0 mm

Zastosowanie i zalety produktu

Złącza grodziowe Voss znajdują szerokie zastosowanie w systemach przewodów hydraulicznych. Ich konstrukcja umożliwia szybki i pewny montaż, minimalizując ryzyko awarii spowodowanych nieszczelnościami. Główne zalety tego modelu to:

• Wysoka odporność na korozję: Powłoka cynkowo-niklowa skutecznie chroni metal przed działaniem wilgoci i czynników chemicznych.
• Optymalne uszczelnienie: Współpraca z pierścieniem zacinającym 2S zapewnia stabilność połączenia przy drganiach i zmianach ciśnienia.
• Zgodność z normami: Produkcja zgodnie z DIN 2353 gwarantuje kompatybilność z innymi elementami systemów hydraulicznych stosowanymi w Europie.
• Dostępność wersji specjalnych: Na zamówienie produkt dostępny jest również w wersji ze stali szlachetnej, co poszerza spectrum możliwych zastosowań w środowiskach o zwiększonej agresywności chemicznej.

Przed montażem zaleca się zapoznanie z instrukcją składania Voss Ring M oraz korzystanie z odpowiednich narzędzi, w tym kluczy o rozmiarach 32 mm i 36 mm, aby zapewnić prawidłowy dokręt i nie uszkodzić gwintów ani powierzchni uszczelniających.
