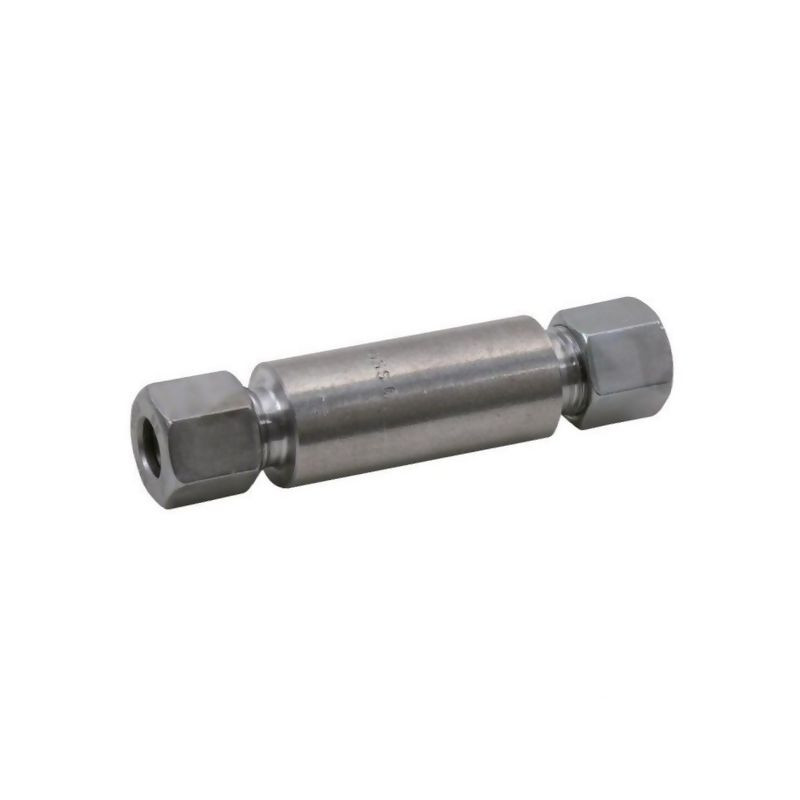

Złącze grodziowe przelotowe Voss ESV38S przeznaczone do rur o średnicy 38 mm (seria S). Posiada gwint M52x2,0 po obu stronach i wyposażone jest w pierścień zacinający 2S. Element cynkowany, zgodny z normą DIN 2353, zapewniający wysoką odporność na korozję i szczelność w układach hydraulicznych.
Złącze grodziowe o symbolu ESV38S marki Voss to profesjonalny element systemu rurowego, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej. Produkt ten stanowi kluczowy komponent przy budowie i konserwacji instalacji hydraulicznych, zapewniając szczelność oraz wysoką odporność na obciążenia mechaniczne i drgania. Dzięki precyzyjnemu wykonaniu i zgodności z normą DIN 2353, złącze gwarantuje niezawodność pracy w szerokim zakresie ciśnień roboczych.
Prezentowane złącze jest typu przelotowego (grodziowego), co oznacza, że posiada identyczne gwinty oraz średnice rur po obu stronach korpusu. Konfiguracja M52x2,0 - M52x2,0 oraz 38S-38S wskazuje na przeznaczenie do rur o średnicy zewnętrznej 38 mm w serii S (ciężkiej). Taka konstrukcja umożliwia bezpieczne przeprowadzenie przewodu hydraulicznego przez przegrodę, np. ścianę maszyny, zbiornik oleju czy panel sterowniczy, zachowując pełną integralność systemu.
Głównym elementem uszczelniającym jest pierścień zacinający 2S. Mechanizm ten zapewnia optymalne połączenie z rurą, wciskając się w jej powierzchnię i tworząc barierę nieprzepuszczalną dla cieczy hydraulicznej. Rozwiązanie to eliminuje konieczność stosowania dodatkowych uszczelek czy taśm uszczelniających na samym połączeniu rurowym, co upraszcza montaż i zwiększa trwałość układu.
Złącze wykonane jest ze stali węglowej, poddanej obróbce powierzchniowej poprzez cynkowanie (Zinc) lub niklowanie. Taka powłoka zapewnia dużą odporność na korozję, co jest kluczowe w warunkach przemysłowych, gdzie elementy narażone są na działanie wilgoci, olejów i czynników chemicznych. Dla zastosowań w środowiskach o podwyższonym ryzyku korozyjnym lub w przemyśle spożywczym, producent oferuje możliwość zamówienia wersji ze stali szlachetnej (nierdzewnej).
Kluczowe dane techniczne produktu:
Proces montażu złącza grodziowego wymaga użycia odpowiednich narzędzi, w tym klucza o rozmiarze 60 mm, co pozwala na pewne dokręcenie nakrętek bez ryzyka uszkodzenia korpusu. Prawidłowy montaż pierścienia zacinającego jest krytyczny dla uzyskania pełnej szczelności. Produkt ten znajduje zastosowanie przy łączeniu węży hydraulicznych, przewodów rurowych oraz w przypadku zespawanych przepustów grodziowych. Dzięki standaryzacji według normy DIN 2353, złącze Voss ESV38S jest kompatybilne z innymi elementami systemów rurowych dostępnych na rynku, co ułatwia serwisowanie i rozbudowę istniejących instalacji.
