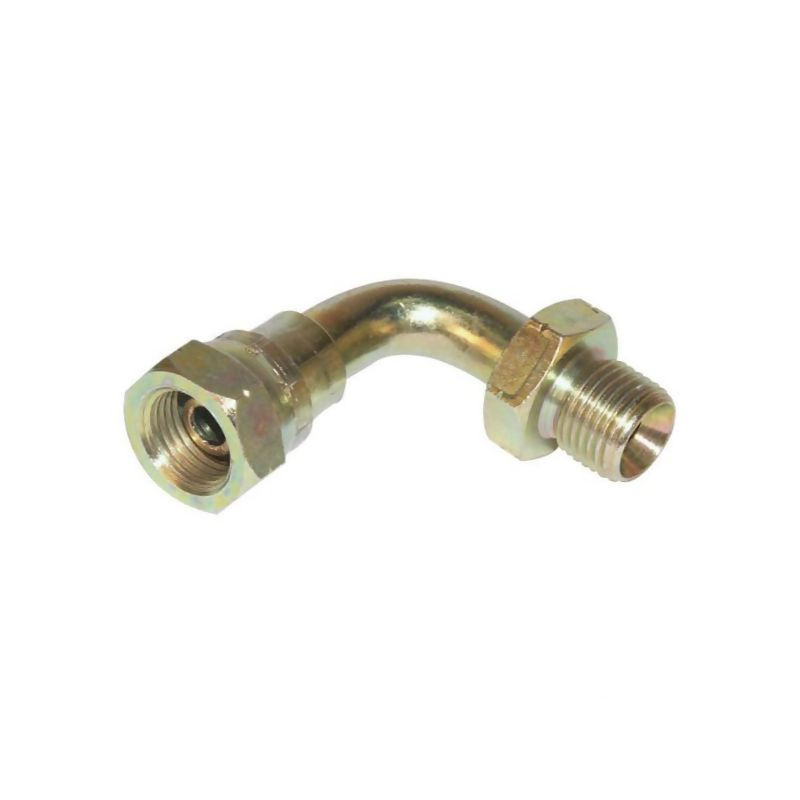

Złącze kątowe AB M22x1,5/M22x1,5, 15L,

Złącze kątowe metryczne MF90M22B – precyzja i wytrzymałość w instalacjach hydraulicznych

Złącze kątowe o symbolu MF90M22B to profesjonalny element łączący, zaprojektowany z myślą o wymagających zastosowaniach w systemach hydraulicznych. Produkt charakteryzuje się kątowym układem połączeń (90 stopni), co umożliwia optymalne poprowadzenie przewodów w ciasnych przestrzeniach maszyn rolniczych, budowlanych oraz przemysłowych. Jest to kluczowy komponent dla instalacji, gdzie przestrzeń montażowa jest ograniczona, a niezawodność połączenia ma fundamentalne znaczenie dla bezpieczeństwa i ciągłości pracy.

Konstrukcja i materiał wykonania

Element wykonany jest z wysokiej jakości stali, co gwarantuje odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach. Proces galwanizacji (ocynkowania) zapewnia skuteczną ochronę przed korozją, co jest niezbędne w środowiskach narażonych na działanie wilgoci, chemikaliów rolniczych czy zmiennych warunków atmosferycznych. Precyzyjne wykonanie gwintów metrycznych zapewnia szczelne i stabilne połączenie, minimalizując ryzyko wycieków cieczy hydraulicznej.

Specyfikacja techniczna i parametry połączenia

Złącze MF90M22B wykorzystuje technologię uszczelniania za pomocą stożka 60°. Jest to rozwiązanie typowe dla złączy gwintowanych z pasującym stożkiem przeciwnym, które zapewnia wysoką szczelność bez konieczności stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring w miejscu styku stożków. Należy zaznaczyć, że produkt ten jest NIEODPOWIEDNI do złączy gwintowanych z pierścieniem zacinającym – jego konstrukcja dedykowana jest wyłącznie do systemów opartych na uszczelnieniu stożkowym.

Kluczowe parametry techniczne produktu:

• Typ połączenia: Złącze kątowe 90° (kolanko)
• Rodzaj gwintu: Metryczna nakrętka złączkowa / metryczny gwint zewnętrzny (AG-IG)
• Średnica gwintu (strona 1 i 2): M22 x 1,5 mm
• Wielkość montażowa (rura): 15L (odpowiednik średnic montażowych 54 mm oraz 46 mm w kontekście dopasowania do serii lekkiej L)
• Rozwartość klucza (SW): 27 mm
• Ciśnienie nominalne: 280 BAR
• Materiał: Stal ocynkowana (galwanizowana)
• Mechanizm uszczelnienia: Stożek 60°

Zastosowanie i kompatybilność

Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 280 BAR, złącze MF90M22B znajduje zastosowanie w układach hydraulicznych średniego i wysokiego ciśnienia. Jest idealnym wyborem do modernizacji lub naprawy instalacji w ciągnikach rolniczych, kombajnach, ładowaczach czołowych oraz maszynach przemysłowych. Precyzyjne dopasowanie wymiarów montażowych (M22x1,5) umożliwia łatwą wymianę zużytych elementów bez konieczności przeróbek instalacji.

Produkt dostarczany jest jako pojedyncza sztuka, gotowa do bezpośredniego montażu. Jego solidna konstrukcja i zgodność z normami dla złączy metrycznych czynią go niezawodnym wyborem dla serwisantów hydrauliki siłowej oraz mechaników dbających o jakość wykonywanych napraw.
