Złącze kątowe BB 90° 3/8"-3/8" BSP

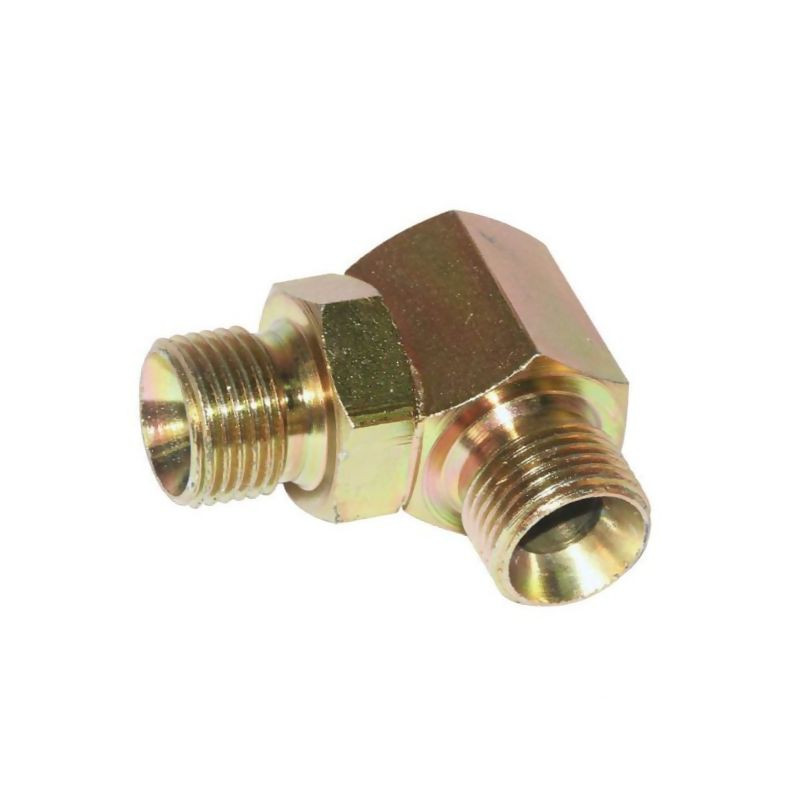

Złącze kątowe BB 90° 3/8"-3/8" BSP Burnett & Hillman MM9006K

Złącze kątowe o symbolu MM9006K, produkowane przez renomowaną firmę Burnett & Hillman, to element hydrauliczny zaprojektowany do tworzenia szczelnych i wytrzymałych połączeń w instalacjach pracujących pod wysokim ciśnieniem. Konstrukcja typu BB (BSP-BSP) oznacza, że oba końce złączki wyposażone są w gwint zewnętrzny BSP, co umożliwia bezpośrednie łączenie z innymi elementami systemu hydraulicznego posiadającymi gwinty wewnętrzne. Kąt 90 stopni pozwala na ergonomiczne poprowadzenie przewodów w miejscach o ograniczonej przestrzeni lub tam, gdzie wymagana jest zmiana kierunku przepływu medium.

Kluczowym elementem zapewniającym szczelność tego złącza jest mechanizm uszczelniania metal-metal, oparty na pasującym stożku przeciwnym o kącie 60°. Rozwiązanie to eliminuje konieczność stosowania dodatkowych uszczelek elastomerowych, które mogby ulec degradacji pod wpływem wysokich temperatur lub agresywnych czynników chemicznych. Stożkowe seaty precyzyjnie dopasowują się do siebie, tworząc barierę dla wycieków nawet przy ekstremalnych obciążeniach.

Specyfikacja techniczna i parametry

Złącze wykonane jest z wysokiej jakości stali, co gwarantuje jego odporność na uszkodzenia mechaniczne oraz korozję. Dodatkową ochronę powierzchni zapewnia warstwa ocynku galwanicznego, która wydłuża żywotność elementu w trudnych warunkach eksploatacyjnych, typowych dla maszyn rolniczych, budowlanych czy przemysłowych.

• Producent: Burnett & Hillman
• Symbol katalogowy: MM9006K
• Typ złącza: Kątowe 90° BB (BSP-BSP)
• Średnica gwintu złącza nr 1: 3/8 cala
• Średnica gwintu złącza nr 2: 3/8 cala
• Rodzaj gwintu: Zewnętrzny BSP / Zewnętrzny BSP
• Mechanizm uszczelnienia: Stożek 60° (metal-metal)
• Ciśnienie nominalne: 380 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)
• Długość całkowita (L): 41 mm
• Rozwartość klucza (SW): 22 mm

Zastosowanie i zalety produktu

Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu aż 380 BAR, złącze MM9006K znajduje zastosowanie w systemach hydraulicznych wymagających niezawodności przy dużych obciążeniach. Jest to idealny komponent do budowy obwodów hydraulicznych w ciągnikach rolniczych, kombajnach, ładowarkach oraz maszynach przemysłowych.

Główne zalety tego rozwiązania to:

• Niezawodność uszczelnienia: Stożek 60° zapewnia hermetyczne połączenie bez ryzyka wycieków, charakterystycznych dla połączeń z uszczelkami płaskimi przy drganiach.
• Wytrzymałość konstrukcyjna: Stalowa budowa i ocynkowanie odporne na warunki atmosferyczne i zabrudzenia.
• Kompatybilność: Standardowy gwint BSP 3/8" zapewnia łatwość dopasowania do większości dostępnych na rynku przewodów i złączek.
• Kompaktowe wymiary: Długość 41 mm oraz rozwartość klucza 22 mm ułatwiają montaż w ciasnych przestrzeniach maszyn.

Złącze kątowe Burnett & Hillman MM9006K to profesjonalny wybór dla serwisantów i użytkowników wymagających najwyższej jakości komponentów hydraulicznych. Precyzja wykonania i zgodność z normami technicznymi czynią go elementem godnym zaufania w każdej aplikacji przemysłowej i rolniczej.
