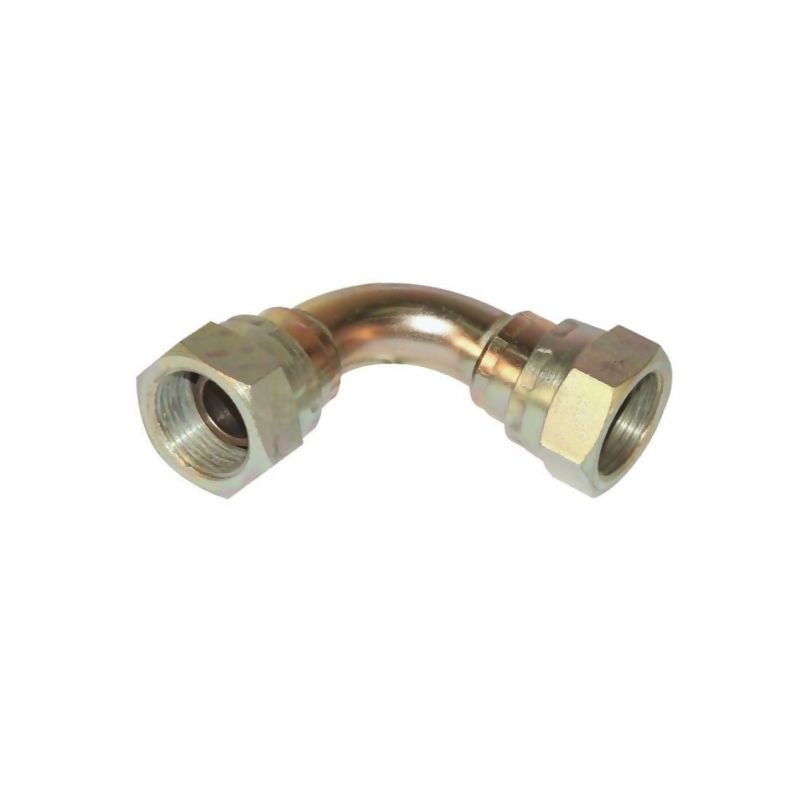

Złącze kątowe łuk AA 90° 1/4"-1/4" BSP

Profesjonalne złącze kątowe 90° Burnett & Hillman FF9004B

Złącze kątowe łuk AA 90° o symbolu FF9004B to wysokiej klasy komponent hydrauliczny marki Burnett & Hillman, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Element ten umożliwia zmianę kierunku przepływu medium o 90 stopni, zapewniając jednocześnie szczelne i trwałe połączenie w instalacjach wysokiego ciśnienia. Dzięki precyzyjnemu wykonaniu ze stali oraz odpowiedniej obróbce powierzchniowej, złączka charakteryzuje się wysoką odpornością na korozję i uszkodzenia mechaniczne.

Kluczową cechą tego produktu jest system uszczelniania oparty na stożku 60°. Złącze współpracuje z pasującym stożkiem przeciwnym, co eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających w miejscu styku metalu z metalem. Taka konstrukcja gwarantuje niezawodność nawet przy ekstremalnych obciążeniach ciśnieniowych, sięgających aż 380 barów.

Specyfikacja techniczna i parametry

Produkt został wykonany z wysokiej jakości stali, co zapewnia mu odpowiednią wytrzymałość strukturalną. Powierzchnia złączki została poddana procesowi galwanizacji (ocynkowania), co stanowi skuteczną barierę ochronną przed czynnikami zewnętrznymi i wydłuża żywotność elementu w trudnych warunkach eksploatacyjnych.

• Symbol katalogowy: FF9004B
• Producent: Burnett & Hillman
• Typ złącza: Kątowe łuk AA 90° (kolanko)
• Rozmiar gwintu: 1/4" BSP (oba końce)
• Przyłącze: Nakrętka złączkowa BSP / Nakrętka złączkowa BSP
• Uszczelnienie: Za pomocą stożka 60°
• Ciśnienie nominalne: 380 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Długość całkowita (L): 40 mm
• Wielkość montażowa (strona 2): 36 mm
• Rozwartość klucza (SW): 19 mm

Zastosowanie i kompatybilność

Złącze FF9004B jest dedykowane do systemów hydraulicznych, gdzie wymagana jest precyzja i bezpieczeństwo połączeń. Pasuje idealnie do złączek gwintowanych wyposażonych w pasujący stożek przeciwny 60°. Dzięki standardowemu gwintowi BSP 1/4 cala, jest kompatybilne z szeroką gamą przewodów hydraulicznych i innych elementów armatury stosowanych w maszynach rolniczych, urządzeniach budowlanych oraz instalacjach przemysłowych.

Kompaktowe wymiary, w tym długość 40 mm oraz rozwartość klucza 19 mm, ułatwiają montaż w ciasnych przestrzeniach, gdzie dostęp do narzędzi może być ograniczony. Solidna konstrukcja nakrętek złączkowych zapewnia pewny chwyt i hermetyczność połączenia, zapobiegając wyciekom oleju hydraulicznego lub innych cieczy roboczych.
