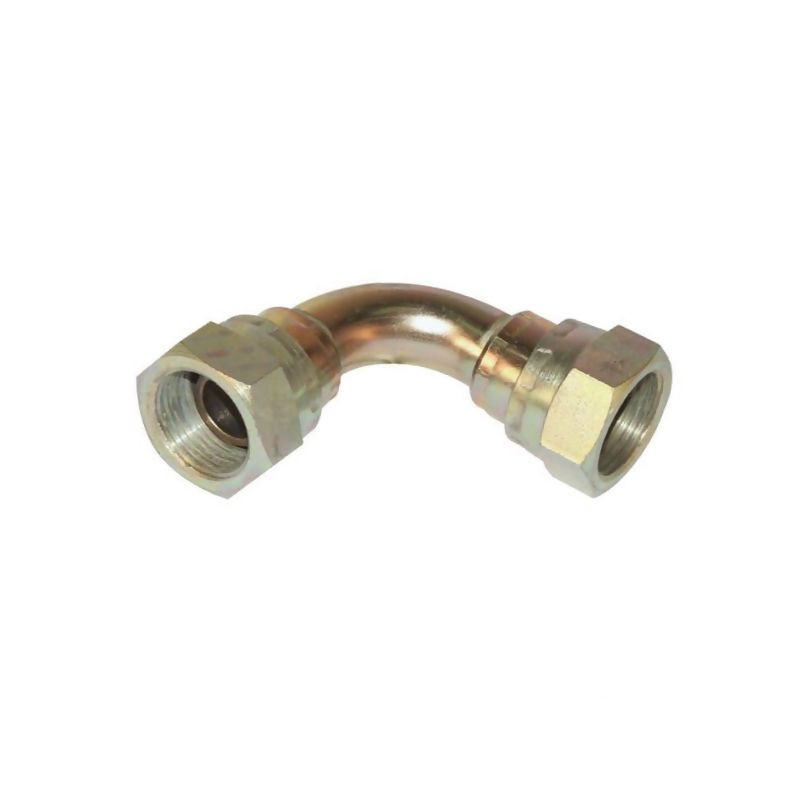

Złącze kątowe łuk AA 90° 3/8"-3/8" BSP

Złącze kątowe łuk AA 90° 3/8"-3/8" BSP – Specyfikacja i zastosowanie

Prezentowane złącze kątowe łuk AA 90° o symbolu FF9006B to wysokiej jakości element instalacyjny produkowany przez renomowaną firmę Burnett & Hillman. Jest to kluczowy komponent w systemach hydraulicznych wysokiego ciśnienia, zapewniający bezpieczne i szczelne połączenie przewodów pod kątem prostym. Produkt został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych oraz rolniczych, gdzie niezawodność połączeń jest priorytetem.

Złącze charakteryzuje się konstrukcją typu IG-IG (wewnętrzny gwint – wewnętrzny gwint) z przyłączem w standardzie BSP. Dzięki precyzyjnemu wykonaniu i zastosowaniu stożka uszczelniającego 60°, element ten gwarantuje hermetyczność nawet przy ekstremalnych obciążeniach ciśnieniowych. Jest to rozwiązanie dedykowane do współpracy ze złączkami gwintowanymi posiadającymi pasujący stożek przeciwny.

Kluczowe parametry techniczne

Element ten wykonany jest z wytrzymałej stali, co zapewnia mu odporność na uszkodzenia mechaniczne oraz długą żywotność. Powierzchnia złącza została poddana procesowi galwanizacji (ocynkowania), co skutecznie chroni materiał przed korozją i wpływem niekorzystnych czynników zewnętrznych, takich jak wilgoć czy zmienne warunki atmosferyczne.

• Producent: Burnett & Hillman
• Symbol katalogowy: FF9006B
• Rodzaj złącza: Kątowe łuk AA 90°
• Typ przyłącza: Nakrętka złączkowa BSP / Nakrętka złączkowa BSP
• Średnica gwintu (złącze 1 i 2): 3/8 cala
• Uszczelnienie: Za pomocą stożka 60°
• Ciśnienie nominalne: 380 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)

Wymiary montażowe i kompatybilność

Przed zakupem warto zweryfikować wymiary montażowe, aby upewnić się, że złącze FF9006B będzie pasować do istniejącej instalacji. Element posiada kompaktową budowę, co ułatwia montaż w miejscach o ograniczonej przestrzeni.

• Długość całkowita (L): 48 mm
• Wielkość montażowa (strona 2): 43 mm
• Rozwartość klucza (SW): 22 mm

Złącze jest kompatybilne ze złączkami gwintowanymi wyposażonymi w pasujący stożek przeciwny 60°. Taki system uszczelniania (bez dodatkowych uszczelek płaskich czy pierścieni O-ring w samym gnieździe) jest typowy dla rozwiązań wysokociśnieniowych, gdzie metal styka się z metalem pod dużym naciskiem, tworząc trwałe połączenie.

Zastosowanie w praktyce

Dzięki zdolności do pracy przy ciśnieniu nominalnym sięgającym 380 BAR, złącze kątowe FF9006B znajduje szerokie zastosowanie w hydraulice siłowej, maszynach rolniczych, sprzęcie budowlanym oraz w przemyśle. Kąt 90 stopni pozwala na eleganckie i funkcjonalne poprowadzenie przewodów hydraulicznych, omijając przeszkody i redukując naprężenia na wężykach.

Ocynkowana powierzchnia stalowa zapewnia nie tylko estetyczny wygląd, ale przede wszystkim ochronę antykorozyjną, co jest istotne w przypadku maszyn pracujących w terenie. Produkt jest sprzedawany jako pojedyncza sztuka, co umożliwia dokupienie dokładnie takiej liczby elementów, jaka jest niezbędna do wykonania naprawy lub budowy nowej instalacji.
