Złącze kolankowe łuk90° BA 3/4"x3/4" BSP

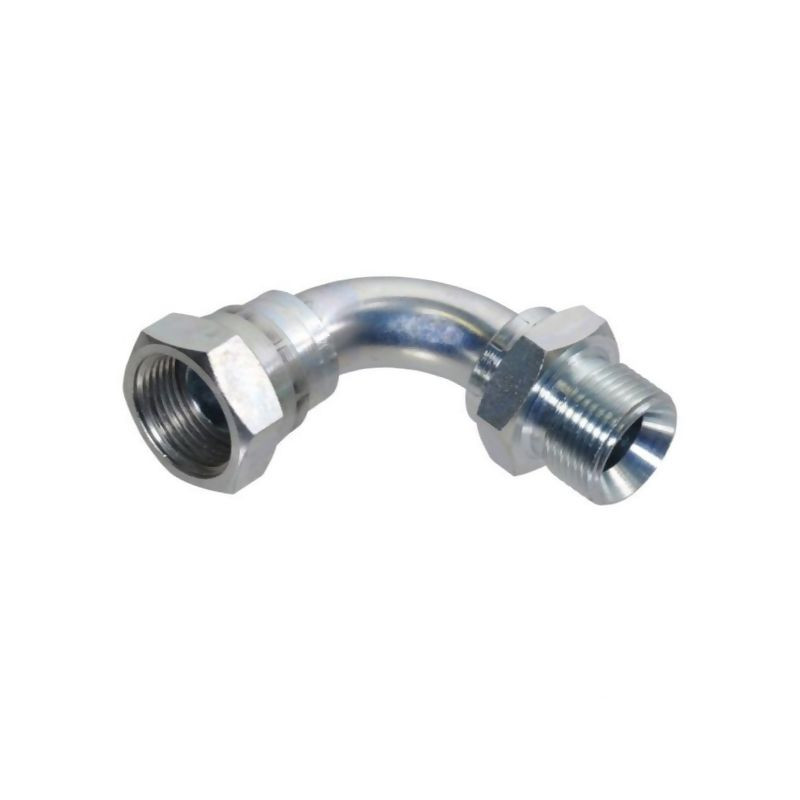

Złącze kolankowe łuk 90° BA 3/4"x3/4" BSP MF9012B

Prezentowane złącze kolankowe o kącie gięcia 90 stopni, oznaczone indeksem MF9012B, to wysokiej klasy komponent hydrauliczny produkowany przez renomowaną firmę Burnett & Hillman. Element ten został zaprojektowany z myślą o zastosowaniach w systemach wymagających wysokiej odporności na ciśnienie oraz precyzyjnego dopasowania. Dzięki zastosowaniu gwintów BSP po obu stronach (zewnętrzny i wewnętrzny), złącze umożliwia łatwą i szczelną integrację z różnorodnymi elementami instalacji hydraulicznych.

Kluczową cechą tego modelu jest specyficzne uszczelnienie realizowane za pomocą stożka 60°. Taki rodzaj połączenia gwarantuje wysoką szczelność nawet przy ekstremalnych obciążeniach, eliminując ryzyko wycieków cieczy roboczej. Złącze pasuje do innych złączek gwintowanych wyposażonych w pasujący stożek przeciwny 60°, co czyni je uniwersalnym rozwiązaniem w profesjonalnych instalacjach przemysłowych i rolniczych.

Wytrzymała konstrukcja i odporność na korozję

Element wykonany jest z wytrzymałej stali, co zapewnia mu odpowiednią sztywność i odporność na uszkodzenia mechaniczne. Dla zwiększenia trwałości oraz ochrony przed niekorzystnym wpływem warunków atmosferycznych i wilgoci, powierzchnia złącza została poddana procesowi ocynkowania (galwanizacji). Takie wykończenie skutecznie zabezpiecza stal przed korozją, wydłużając żywotność komponentu nawet w trudnych środowiskach pracy.

Złącze charakteryzuje się imponującym ciśnieniem nominalnym wynoszącym 280 BAR. Ta wysoka wartość parametrów roboczych pozwala na stosowanie elementu w systemach wysokociśnieniowych, gdzie standardowe rozwiązania mogłyby okazać się niewystarczające. Precyzyjne wykonanie gwintów oraz stożków uszczelniających zapewnia stabilność połączenia przy długotrwałej eksploatacji pod dużym obciążeniem.

Parametry techniczne i wymiary montażowe

Przed zakupem warto zapoznać się z dokładnymi wymiarami oraz parametrami technicznymi, aby zapewnić pełną kompatybilność z istniejącą instalacją. Złącze posiada przyłącze w formie gwintu zewnętrznego BSP po jednej stronie oraz gwintu wewnętrznego BSP po drugiej. Średnica gwintu na obu końcach wynosi 3/4 cala.

• Indeks produktu: MF9012B
• Producent: Burnett & Hillman
• Kąt gięcia: 90° (łuk)
• Rodzaj gwintu: BSP (Gwint zewnętrzny / Gwint wewnętrzny)
• Średnica gwintu: 3/4 cala (oba końce)
• Uszczelnienie: Stożek 60°
• Ciśnienie nominalne: 280 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Rozwartość klucza (SW): 32 mm
• Wielkość montażowa: 66 mm
• Wielkość montażowa, strona 2: 60 mm

Zastosowanie i kompatybilność

Złącze kolankowe MF9012B znajduje szerokie zastosowanie w hydraulice siłowej, maszynach rolniczych, urządzeniach budowlanych oraz w przemyśle. Jego konstrukcja typu BA (BSP-BSP Angle) jest standardem w wielu układach hydraulicznych. Dzięki zgodności ze złączkami posiadającymi stożek 60°, element ten może być stosowany zamiennie z innymi komponentami spełniającymi tę normę, co ułatwia serwis i modernizację istniejących systemów.

Wymiary montażowe wynoszące odpowiednio 66 mm oraz 60 mm po stronie drugiej pozwalają na precyzyjne wyznaczenie miejsca w zabudowie, co jest kluczowe przy projektowaniu ciasnych przestrzeni maszynowych. Rozwartość klucza 32 mm ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.
