Złącze kolankowe łuk90° BA 5/8"x5/8" BSP

Profesjonalne złącze kolankowe 90° BSP MF9010B

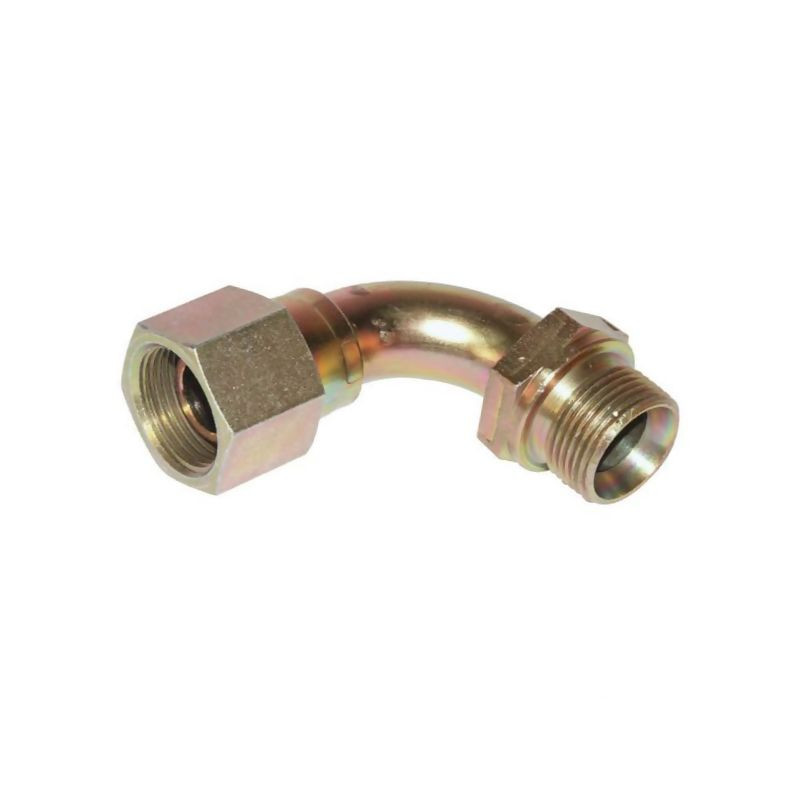

Złącze kolankowe łukowe 90° o symbolu MF9010B to wysokiej klasy element instalacyjny marki Burnett & Hillman, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej i przemysłowej. Produkt wykonany jest z wytrzymałej stali, co gwarantuje odporność na wysokie obciążenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach pracy. Precyzyjne wykonanie i zgodność z normami branżowymi czynią z niego niezawodny komponent systemów przesyłu cieczy pod wysokim ciśnieniem.

Kluczowe parametry techniczne i budowa

Prezentowane złącze charakteryzuje się konstrukcją kątową (łuk 90 stopni), co umożliwia efektywne prowadzenie przewodów hydraulicznych w miejscach wymagających zmiany kierunku przepływu. Element posiada przyłącza o średnicy gwintu 5/8 cala po obu stronach – jedno zakończone gwintem zewnętrznym (AG), a drugie gwintem wewnętrznym (IG), oba w standardzie BSP. Taka konfiguracja zapewnia wszechstronność montażową i kompatybilność z szeroką gamą armatury hydraulicznej.

Istotnym aspektem technicznym jest zastosowanie uszczelnienia typu stożek 60°. Złącze współpracuje z pasującym stożkiem przeciwnym, co zapewnia szczelność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających w samym gwincie, pod warunkiem prawidłowego dokręcenia. Obróbka powierzchniowa w postaci ocynkowania galwanicznego skutecznie chroni stal przed korozją i wpływem czynników zewnętrznych, przedłużając żywotność elementu.

Wytrzymałość na wysokie ciśnienie

Złącze MF9010B zostało zaprojektowane do pracy w systemach o wysokim ciśnieniu nominalnym wynoszącym aż 280 BAR. Ta imponująca wartość parametrów ciśnieniowych kwalifikuje produkt do zastosowań w zaawansowanych układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych, gdzie niezawodność połączeń jest krytyczna dla bezpieczeństwa i efektywności pracy urządzeń.

Wymiary montażowe i specyfikacja

Dla ułatwienia procesu instalacji oraz doboru odpowiednich narzędzi, producent podał precyzyjne wymiary montażowe. Rozwartość klucza (SW) niezbędna do poprawnego dokręcenia złącza wynosi 28 mm. Wielkość montażowa strony drugiej to 54 mm, natomiast całkowita wielkość montażowa elementu wynosi 59 mm. Dzięki tym danym instalator może szybko zweryfikować dostępność miejsca w zabudowie oraz dobrać właściwy zestaw kluczy.

Zalety produktu Burnett & Hillman

• Wysoka wytrzymałość: Materiał stalowy zapewnia odporność na uszkodzenia mechaniczne.
• Szczelność: System uszczelniania stożkiem 60° gwarantuje brak wycieków przy prawidłowym montażu.
• Odporność na korozję: Galwanizowana powłoka ochronna zabezpiecza przed rdzą.
• Uniwersalność: Gwinty BSP 5/8" są standardem w wielu układach hydraulicznych.
• Precyzja wykonania: Produkt marki Burnett & Hillman, znanej z jakości komponentów technicznych.

Złącze kolankowe MF9010B to idealny wybór dla profesjonalistów szukających solidnych, sprawdzonych rozwiązań do budowy i serwisowania instalacji hydraulicznych. Jego parametry techniczne, w tym zdolność do pracy pod ciśnieniem 280 BAR, czynią go elementem godnym zaufania w krytycznych aplikacjach przemysłowych.
